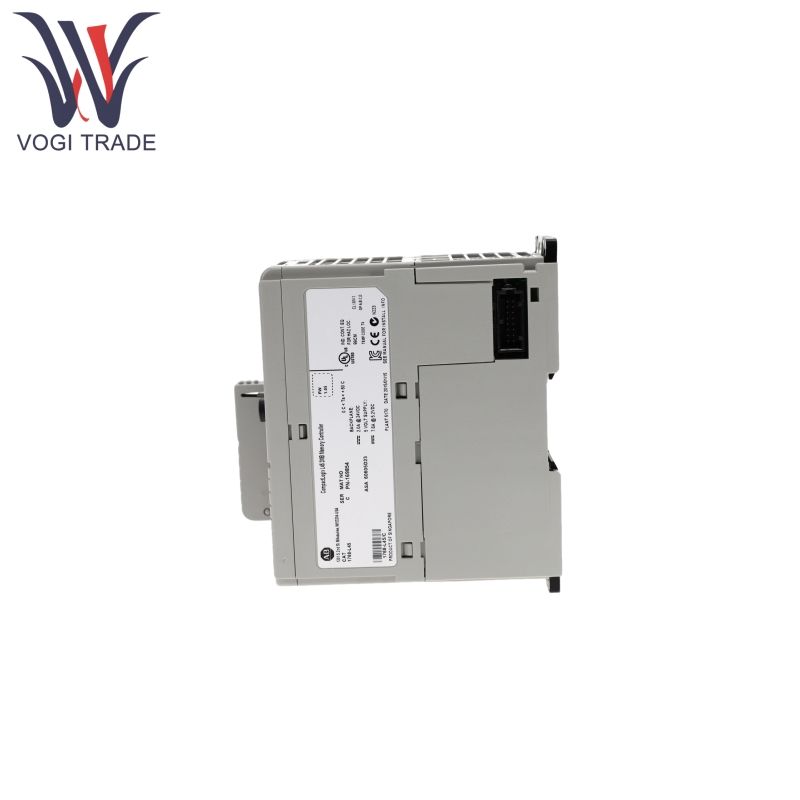

آلن بردلی 1768-L45

ویژگی های محصول

Allen Bradley 1768-L45 از اسلات 4 x 1768 پشتیبانی می کند ، با حداکثر 2 ماژول ارتباطی (مانند اترنت/IP ، ماژول های ControlNet) و ماژول های کنترل حرکت Sercos 4 x 1768-M04SE.

آلن بردلی 1768-L45 با ماژول های سری I/O 1769 سازگار است و حداکثر 30 ماژول (از جمله بانک های محلی و از راه دور ، با اتصالات از راه دور از طریق کابل های گسترش 1769-CRLX) پشتیبانی می کند.

آلن بردلی 1768-L45 به طور بومی از اترنت/IP (از طریق ماژول های 1768-ENBT/EWEB) ، Controlnet (از طریق ماژول های 1768-CNB/CNBR) ، Devicenet (از طریق اسکنرهای 1769-SDN) ، شبکه های سریال (پروتکل DF1) و شبکه های DH-485 پشتیبانی می کند.

آلن بردلی 1768-L45 از "برچسب های تولید شده/مصرف شده" و انتقال پیام (دستورالعمل های MSG) پشتیبانی می کند تا ارتباطات در زمان واقعی بین کنترل کننده ها و دستگاه ها را فعال کند.

Allen Bradley 1768-L45 از کنترل حرکت Sercos از طریق ماژول 1768-M04SE پشتیبانی می کند ، قادر به کنترل حداکثر 8 محور است و با درایوهای سری Kinetix سازگار است.

آلن بردلی 1768-L45 از پیکربندی پارامتر محور ، تنظیم و کنترل همزمان پشتیبانی می کند تا نیازهای حرکتی با دقت بالا را برآورده کند.

Allen Bradley 1768-L45 از برنامه نویسی نرم افزار RSLOGIX 5000 پشتیبانی می کند ، سازگار با نمودار نردبان (LD) ، نمودار بلوک عملکرد (FBD) ، متن ساختار یافته (ST) ، نمودار عملکرد پی در پی (SFC) و سایر زبانهای برنامه نویسی.

آلن بردلی 1768-L45 از 30 وظیفه (فقط 1 کار مداوم) پشتیبانی می کند ، که می تواند با اولویت (1-15) برنامه ریزی شود ، و الزامات کنترل زمان واقعی را برآورده می کند.

Allen Bradley 1768-L45 از ذخیره کارت CompactFlash برای پرونده های پروژه و سیستم عامل پشتیبانی می کند ، امکان بارگیری پیکربندی یا ارتقاء سیستم عامل را پس از از دست دادن برق فراهم می کند. سیستم عامل را می توان از طریق ControlFlash ، نرم افزار AutoFlash یا کارت CompactFlash به روز کرد.

اصل کار محصول

آلن بردلی 1768-L45 از طریق صفحه اصلی 1768 به منبع تغذیه ، ماژول ارتباطی و ماژول حرکت متصل می شود و ماژول I/O 1769 (محلی یا از راه دور) را در سمت راست گسترش می دهد تا یک سیستم کنترل کامل را تشکیل دهد.

این سیگنال های ورودی را از ماژول های I/O دریافت می کند ، وظایف منطقی برنامه ریزی شده در RSLOGIX 5000 را اجرا می کند ، محرک ها را از طریق ماژول های خروجی کنترل می کند و از طریق ماژول های شبکه با سایر دستگاه ها تعامل می یابد.

این امکان به اشتراک گذاری داده های زمان واقعی را از طریق "تولید/مصرف داده" امکان پذیر می کند و با استفاده از دستورالعمل های MSG ، پیکربندی یا اطلاعات تشخیصی را ارسال می کند.

این می تواند کارهای دوره ای ، ناشی از رویداد یا مداوم را بر اساس اولویت انجام دهد ، و اطمینان حاصل کند که منطق کنترل بحرانی ابتدا پاسخ می دهد.

پارامتر محصول

جزئیات زیر برای کنترلر آلن بردلی 1768-L45 است.
