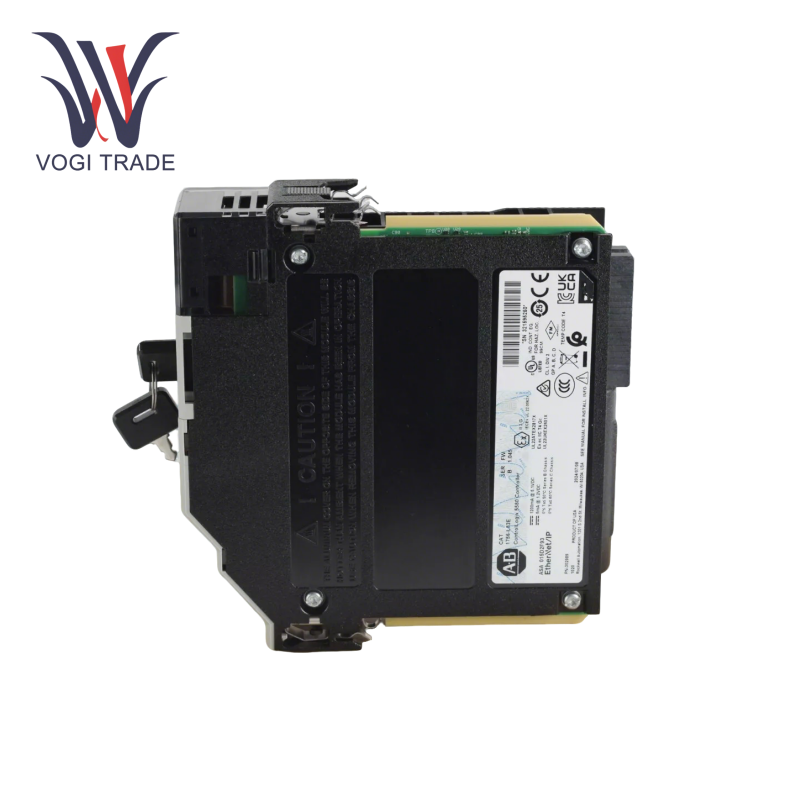

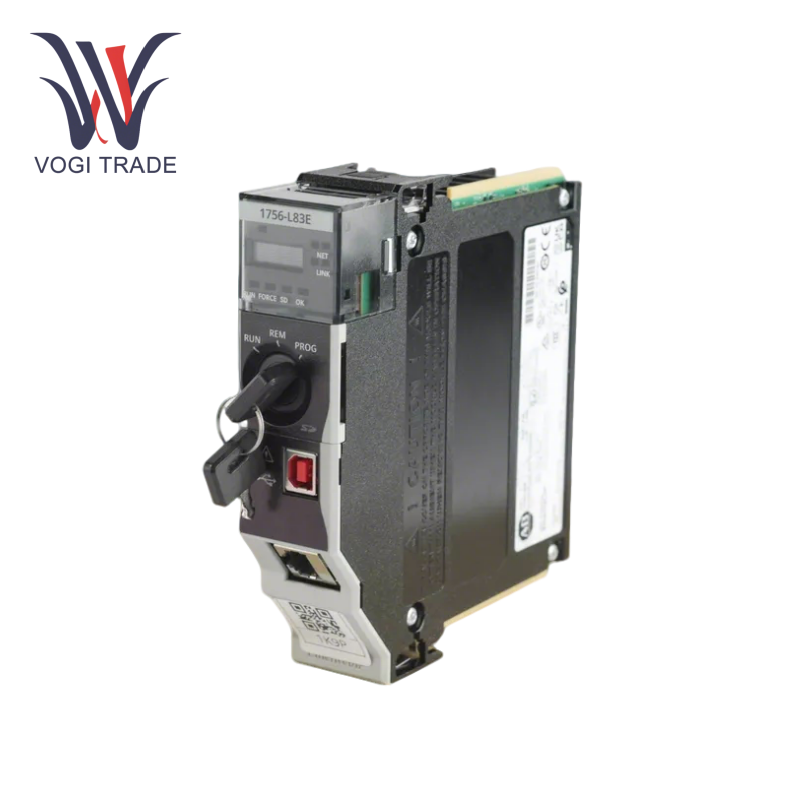

آلن بردلی 1756-L83E

مشخصات فنی

نوع کنترل کننده: کنترل کننده اتوماسیون قابل برنامه ریزی Contrologix 5580 (PAC)

حافظه: حافظه کاربر استاندارد 10 مگابایتی

ذخیره سازی غیر ولتاژ اختیاری (کارت 2 گیگابایتی SD از پیش نصب شده)

ارتباطات: پورت 1 × USB 2.0 (نوع B) ， 1 × 10/100/1000 Mbps درگاه اترنت (اترنت/IP)

حداکثر 250 دستگاه اترنت/IP را پشتیبانی می کند.

ظرفیت I/O: 128،000 امتیاز دیجیتال I/O ، 4000 امتیاز آنالوگ I/O

پردازش: 32 کار (از جمله وظایف رویداد با محرک های نامحدود) ، 1000 برنامه در هر کار.

الزامات برق:

5.1V DC: 1.20 a

1.2V DC: 5.0 ma

اتلاف برق: 6.2 W

دامنه دما: 0 درجه سانتیگراد تا 60 درجه سانتیگراد (32 درجه فارنهایت تا 140 درجه فارنهایت)

گواهینامه ها: CE ، UL ، ATEX ، چین CCC

صفحه نمایش: Alpha/Numeric LED 4 کاراکتر

استفاده و اصل

محیط توسعه: برنامه نویسی آلن بردلی 1756-L83E از طریق Rockwell Studio 5000 ، پشتیبانی از چندین زبان مانند نمودار نردبان و متن ساختاری.

پیکربندی رابط وب: عملکرد سرور وب باید در خصوصیات کنترلر فعال شود (پیش فرض خاموش است) ، مناسب برای نظارت و تشخیص از راه دور.

پیکربندی شبکه: ارتباط با HMI ، سیستم SCADA و دستگاه های شخص ثالث از طریق پروتکل اترنت/IP تحقق می یابد و همگام سازی زمان همگام سازی CIP پشتیبانی می شود.

محصولات پشتیبان سازگار

ماژول ارتباطی

1756-EN2T: ماژول اترنت اضافی ، پشتیبانی از معماری شبکه در دسترس بالا.

1756-RIO: اسکنر از راه دور I/O برای اتصال قفسه های سنتی 1771 I/O.

ماژول ایمنی

1756 سری GuardLogix: کنترل منطق ایمنی را تحقق بخشید و الزامات صدور گواهینامه SIL 3 را برآورده کنید.

ماژول I/O پسوند

ماژول های دیجیتال/آنالوگ (مانند 1756-IB16D ، 1756-OB16D) از کنترل توزیع شده پشتیبانی می کنند.
