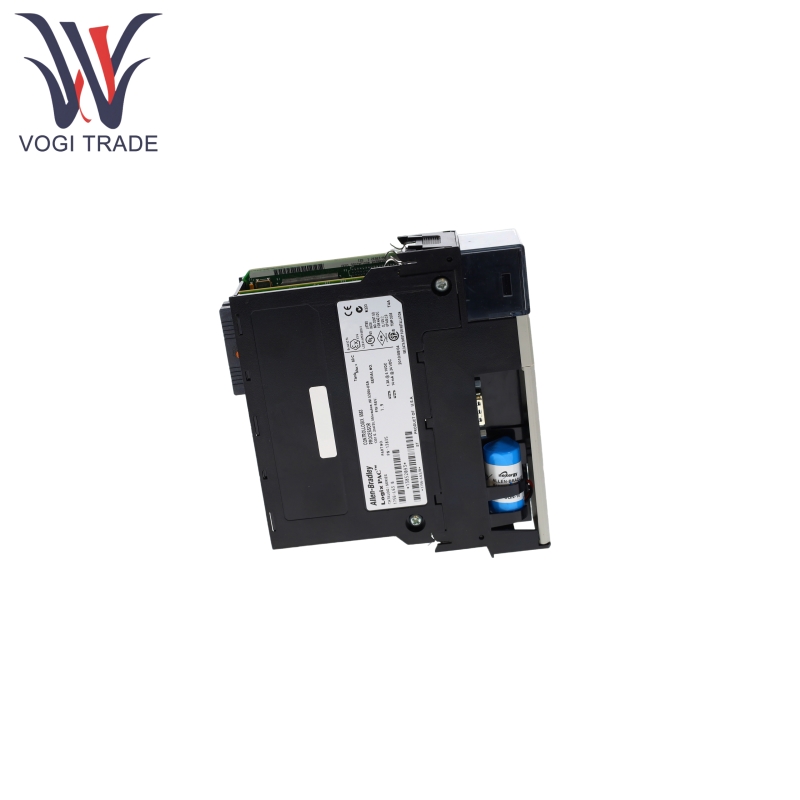

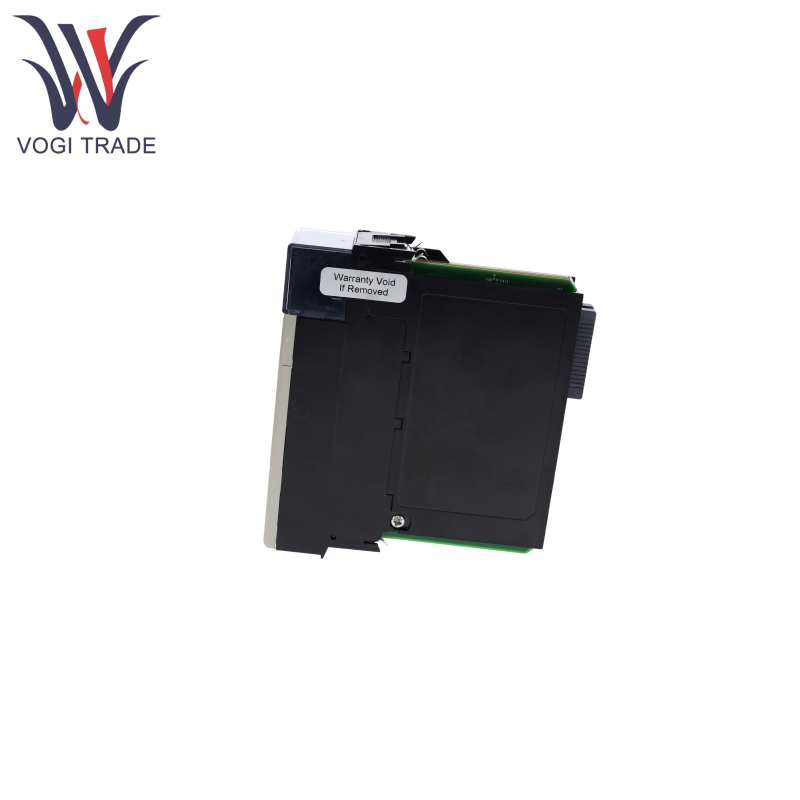

آلن بردلی 1756-L63

ویژگی های محصول

Allen Bradley 1756-L63 از حالت های عملکردی مانند Prog ، Run و REM پشتیبانی می کند که می تواند از طریق یک نرم افزار کلید یا نرم افزار RSLOGIX 5000 برای پاسخگویی به نیازهای برنامه نویسی ، اشکال زدایی و سناریوهای عملکرد خودکار تغییر یابد.

Allen Bradley 1756-L63 از 1784-CF64/128 گسترش کارت CompactFlash با درجه صنعتی برای ذخیره برنامه ها و داده های پروژه پشتیبانی می کند. روش های نصب برای سری A و سری B متفاوت است (سری B نیاز به تأمین امنیت از طریق قفل دارد).

Allen Bradley 1756-L63 می تواند سیستم عامل را از طریق نرم افزار ControlFlash به روز کند ، که باید با نسخه نرم افزاری RSLOGIX 5000 سازگار باشد.

Allen Bradley 1756-L63 از نصب/حذف پشتیبانی می کند در حالی که شاسی از آن استفاده می شود ، اما قدرت باید در محیط های خطرناک قطع شود (برای جلوگیری از قوس و انفجار).

Allen Bradley 1756-L63 دارای سازگاری الکترومغناطیسی قوی (EMC) ، مطابق با گروه 1 CISPR 11 ، استانداردهای کلاس A است و می تواند در برابر دخالت در برق استاتیک ، فرکانس های رادیویی و غیره مقاومت کند.

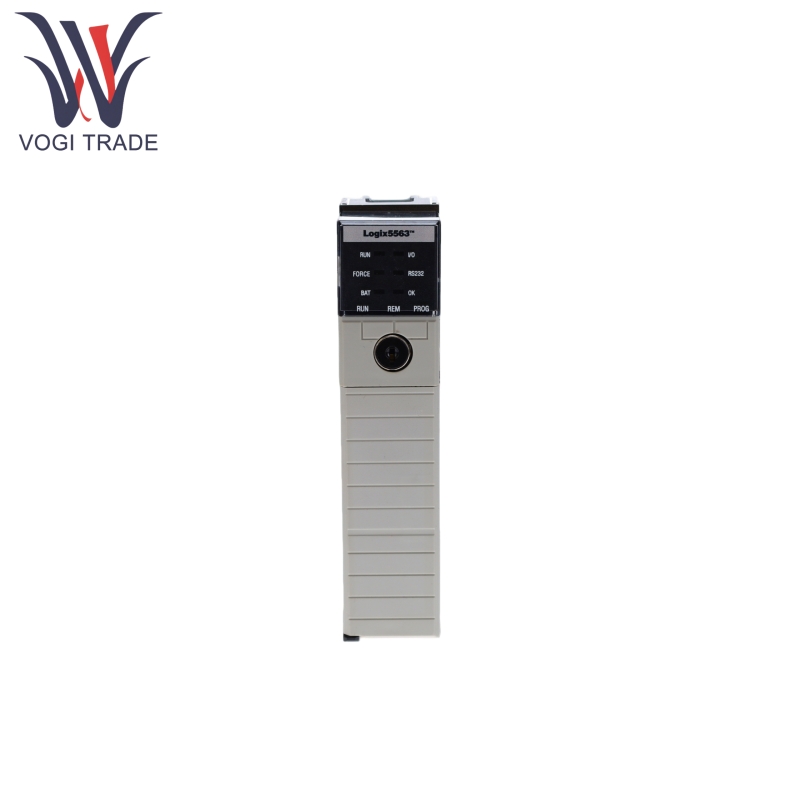

Allen Bradley 1756-L63 بازخورد در زمان واقعی در مورد وضعیت عملیاتی را از طریق چراغ های شاخص چندگانه (اجرا ، I/O ، نیرو ، RS232 ، BAT ، OK) ارائه می دهد ، به عنوان مثال:

چراغ Run روشن است و نشان می دهد دستگاه در حالت اجرا است.

Ok Ok Light به رنگ قرمز چشمک می زند ، که نشانگر بروزرسانی سیستم عامل است.

چراغ خفاش قرمز است و نشانگر قدرت باتری کم یا نصب باتری نیست.

اصل کار محصول

Allen Bradley 1756-L63 از طریق اتوبوس پشتی به ماژول های I/O متصل می شود و سیگنال های ورودی را از سنسورها ، ابزارها دریافت می کند.

این برنامه برنامه های کاربر را که در نرم افزار RSLOGIX 5000 نوشته شده است ، برای پردازش سیگنال های ورودی اجرا می کند.

این دستورات کنترل را بر اساس نتایج محاسبات به محرک ها می فرستد.

برنامه ها و داده های مهم را می توان در کارت CompactFlash یا حافظه ذخیره کرد و از باتری (1756-BA1/BA2) برای ذخیره موقت داده ها در صورت خرابی برق استفاده می شود.

پارامتر محصول

جزئیات زیر برای آلن بردلی 1756-L63 است.

حافظه:

داده و حافظه منطقی: 8 مگابایت

حافظه I/O: برای ذخیره برچسب های I/O ، داده های ارتباطی و غیره استفاده می شود (به صورت جداگانه مشخص نشده است ، به ویژگی های سری مراجعه کنید)

منبع تغذیه و مصرف برق:

جریان پشت پرده: 5.1 ولت DC (مقدار خاصی که به صورت جداگانه مشخص نشده است ، به سطح متوسط سری مراجعه کنید)

اتلاف برق: تقریباً 5.6-5.7 W

اتلاف حرارتی: تقریباً 19.1-19.4 BTU/HR

سازگاری محیطی:

دمای کار: 0-60 درجه سانتیگراد (32-140 درجه فارنهایت)

دمای ذخیره سازی: -40-85 درجه سانتیگراد (-40-185 درجه فارنهایت)

رطوبت نسبی: 5-95 ٪ (غیرقانونی)

لرزش: 2 گرم @ 10-500 هرتز (IEC 60068-2-6)

شوک (عملیاتی / غیر عملیاتی): 30 گرم / 50 گرم (IEC 60068-2-27)

سازگاری الکترومغناطیسی:

مصونیت ESD: تخلیه تماس 6 کیلو ولت ، تخلیه هوا 8 کیلو ولت (IEC 61000-4-2)

مصونیت تابشی: 10 ولت در متر (80-2000 مگاهرتز ، IEC 61000-4-3)

الزامات سیستم عامل:

سری A: 10.x یا بعد از آن بدون کارت CF ؛ 11.x یا بعد از آن با کارت CF

سری B: 13.40 یا بعد از آن
