آلن بردلی 1756-L55M22

ویژگی های محصول

Allen Bradley 1756-L55M22 مجهز به یک صفحه حافظه غیر فرار 1756-M22 است که دارای 750 کیلوبایت حافظه داده و حافظه منطقی و 208 کیلوبایت حافظه غیر فرار ، امکان ذخیره پایدار برنامه ها ، پارامترهای پیکربندی و داده های تاریخی برای جلوگیری از از دست دادن داده ها به دلیل استفاده از برق است.

Allen Bradley 1756-L55M22 از گسترش عملکرد از طریق به روزرسانی های سیستم عامل پشتیبانی می کند و به حداقل نسخه سیستم عامل 10.x یا بالاتر نیاز دارد و با نرم افزار RSLOGIX 5000 سازگار است (V10.0 و بالاتر).

Allen Bradley 1756-L55M22 از RIUP پشتیبانی می کند و در حالی که قفسه از آن استفاده می شود ، امکان نصب یا حذف را فراهم می کند. با این حال ، در مکان های خطرناک ، باید برق قطع شود یا منطقه برای جلوگیری از انفجارهای ناشی از قوس ، ایمن باشد.

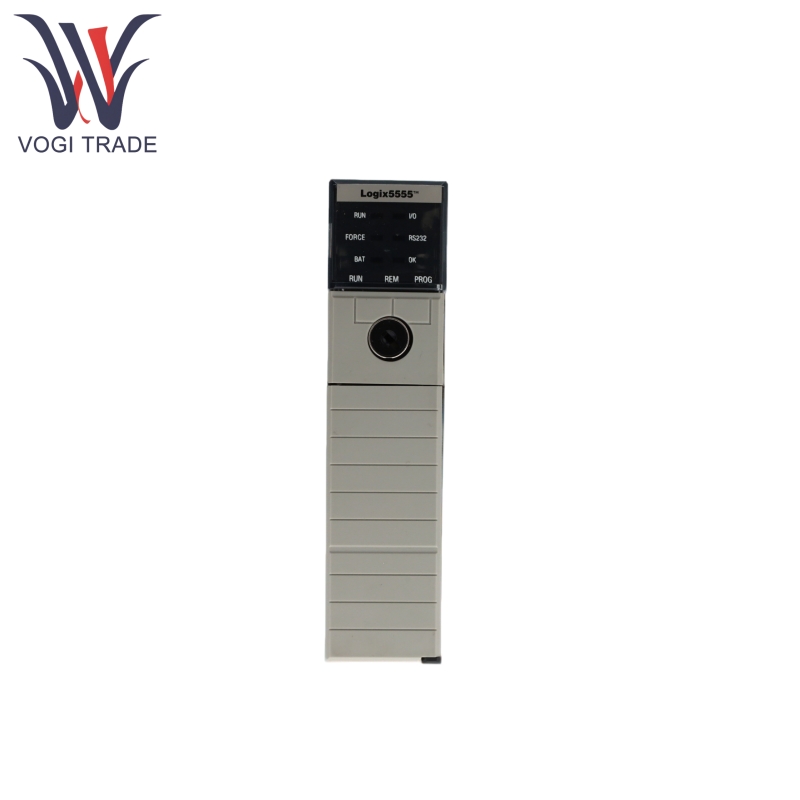

Allen Bradley 1756-L55M22 مجهز به چراغ های نشانگر چند حالته (اجرا ، I/O ، Force ، RS232 ، BAT ، OK) برای ارائه بازخورد در زمان واقعی در مورد حالت عملیاتی ، وضعیت ارتباطی ، سطح باتری و اطلاعات گسل است (رنگ سبز روشن خوب نشان دهنده عملکرد عادی است ، در حالی که نشان دهنده یک گسل غیرقابل تصور است).

Allen Bradley 1756-L55M22 از تشخیص و ترخیص از گسل های اصلی و گسل های غیر قابل بازیافت پشتیبانی می کند. کدهای گسل را می توان از طریق نرم افزار RSLOGIX 5000 مشاهده کرد ، یا با استفاده از یک دنباله کلید کلید (Prog-Run-Prog) می توان خطای اصلی را پاک کرد.

اصل کار محصول

آلن بردلی 1756-L55M22 ابتدا باید Rack و منبع تغذیه Contrologix را نصب کند تا از منبع تغذیه پایدار به قفسه اطمینان حاصل شود.

صفحه حافظه 1756-M22 باید پس از خاموش کردن و قطع باتری نصب شود. برای جدا کردن پوشش جانبی کنترلر ، از یک پیچ گوشتی شماره 2 فیلیپس استفاده کنید ، رابط را تراز کنید ، آن را وارد کنید و سپس درپوش جانبی را تعویض کنید. برای جلوگیری از آسیب استاتیک ، یک بند مچ دست را در طول فرآیند بپوشید.

آلن بردلی 1756-L55M22 از باتری 1756-BA1 استفاده می کند که باید به طور مرتب بر اساس دمای محیط جایگزین شود (به عنوان مثال ، هر 3 سال در دمای 36-40 درجه سانتیگراد). هنگام نصب ، بین پایانه های مثبت و منفی (+ به قرمز متصل می شود ، - به سیاه متصل می شود) و تاریخ تعویض را ضبط کنید.

برنامه های کنترل با استفاده از نرم افزار RSLOGIX 5000 ، بارگیری شده در کنترلر نوشته شده و در حالت Run برای رانندگی دستگاه های I/O اجرا می شوند. از حافظه غیر فرار (1756-M22) برای ذخیره برنامه و پیکربندی در هنگام قطع برق استفاده می شود.

پارامتر محصول

جزئیات زیر برای کنترلر آلن بردلی 1756-L55M22 است.

دمای کار: 0-60 درجه سانتیگراد (32-140 درجه فارنهایت)

دمای ذخیره سازی: -40-85 درجه سانتیگراد (-40-185 درجه فارنهایت)

رطوبت نسبی: 5-95 ٪ (غیرقانونی)

لرزش: 2 گرم @ 10-500 هرتز (مطابق با استاندارد IEC 60068-2-6)

شوک: 30 گرم (حالت عملیاتی) ، 50 گرم (حالت غیر عملیاتی ، مطابق با استاندارد IEC 60068-2-27)

داده و حافظه منطقی: 750 کیلوبایت

حافظه غیر فرار: 208 کیلوبایت

جریان پشت پرده: 1.23 A در 5.1 ولت DC ، 0.014 A در 24 ولت DC

اتلاف برق: 5.6 W

اتلاف حرارتی: 19.1 BTU/HR
