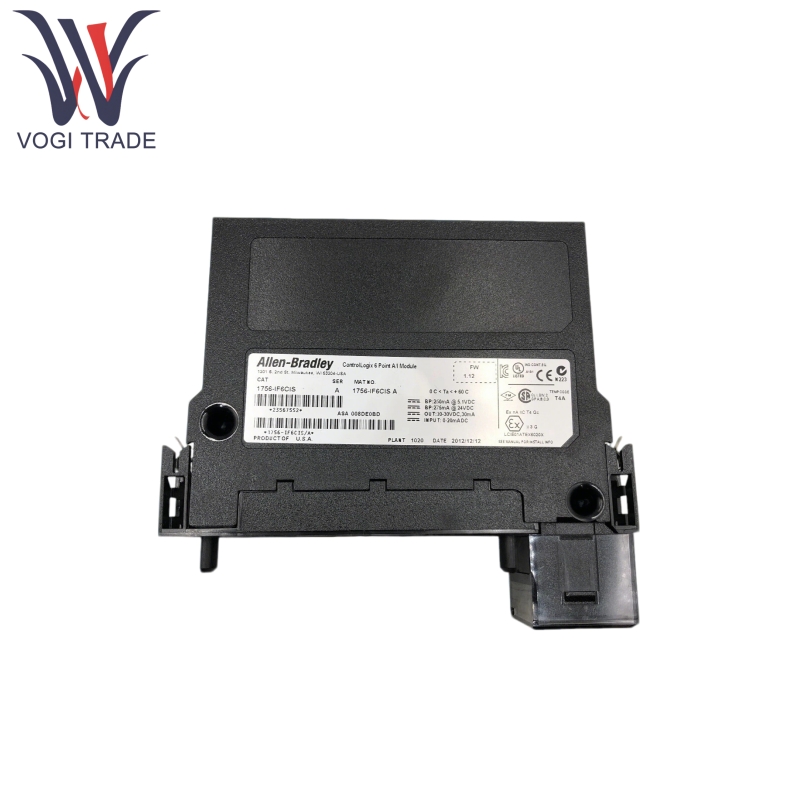

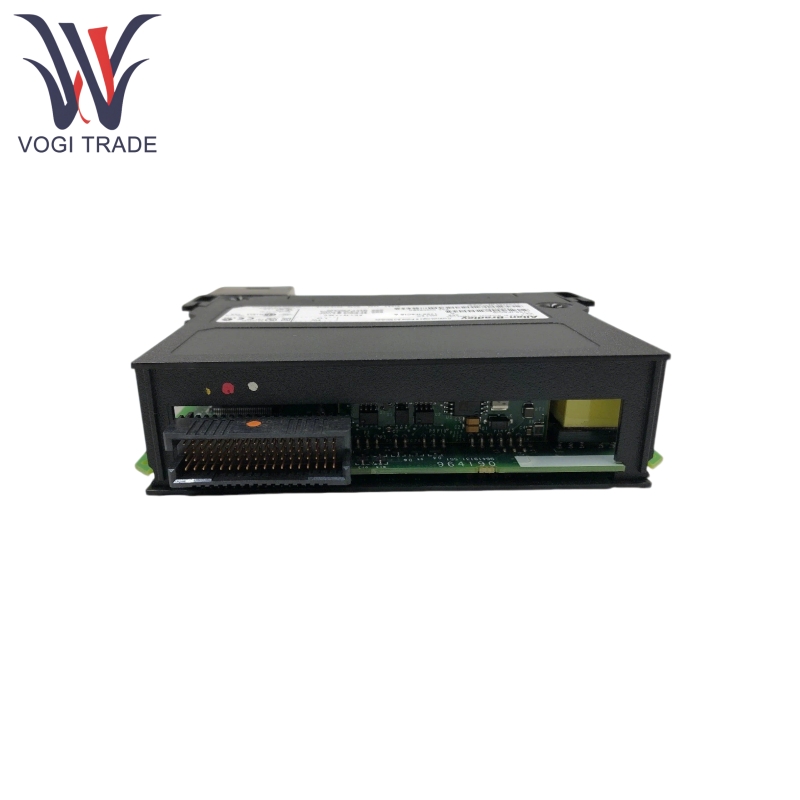

برند: آلن بردلیتوضیحات: ماژول آنالوگ I/O جدا شدهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنآلن بردلی 1756-IF6CIS عمدتاً در سیستم های اتوماسیون صنعتی برای جمع آوری سیگنال های فعلی و تبدیل آنها به سیگنال های دیجیتال برای پردازش کنترلر استفاده می شود. این سیستم از انزوا در سطح کانال پشتیبانی می کند و از قابلیت های ضد دخانیات قوی و ادغام بالا برخوردار است و باعث می شود آن را برای محیط های صنعتی که نیاز به جمع آوری سیگنال با دقت بالا دارند مناسب باشد.
| ساخت |
آلن بردلی |
| شماره مدل |
1756-if6cis |
| شماره سفارش |
1756-if6cis |
| کاتالوگ |
جنجال |
| کشور مبداء |
سوئیس |
| کد HS |
8473309000 |
| بعد |
14*14*10cm |
| وزن |
0.6 کیلوگرم |
ویژگی های محصول
Allen Bradley 1756-IF6CIS دارای انزوای الکتریکی بین کانال ها برای کاهش تداخل و تقویت ثبات سیستم است. منبع تغذیه جدا شده یکپارچه ، هر کانال را با خروجی محدود با جریان 28mA فراهم می کند و باعث می شود منبع تغذیه مستقیم به فرستنده های دو سیم بدون نیاز به منبع تغذیه خارجی امکان پذیر شود.
Allen Bradley 1756-IF6CIS فقط از ورودی فعلی پشتیبانی می کند ، با طیف وسیعی از 0-20 میلی آمپر (حد بالایی تشخیص بیش از حد: 21.09376mA). با وضوح 16 بیتی ، حداقل دقت تشخیص 0.34 میکرومتر در هر تعداد است و امکان ضبط تغییرات سیگنال دقیقه را فراهم می کند.
Allen Bradley 1756-IF6CIS می تواند تشخیص مدار باز را انجام دهد ، هنگامی که خط سیگنال قطع شده یا بلوک ترمینال برداشته شود ، داده های کانال مربوطه به صورت زیر/مقادیر بیش از حد (حالت شناور) یا شمارش های خاص (حالت عدد صحیح) نمایش داده می شود و باعث می شود یک خطای خطا باشد. تشخیص بیش از حد/زیر برد از طریق بیت وضعیت هنگامی که سیگنال ورودی از محدوده 0-20mA فراتر رود ، نشان داده می شود.
Allen Bradley 1756-IF6CIS از جابجایی داغ (RIUP) پشتیبانی می کند ، در حالی که سیستم بدون تأثیرگذاری بر عملکرد سایر دستگاه ها ، می تواند درج یا حذف شود.
Allen Bradley 1756-IF6CIS از شماره های شناور 32 بیتی IEEE پشتیبانی می کند (عملکرد کامل ، مانند فیلتر و هشدار) و عدد صحیح 16 بیتی (عملکرد اساسی ، با حداقل استفاده از حافظه).
Allen Bradley 1756-IF6CIS از حالت چند مالک پشتیبانی می کند و به شما امکان می دهد داده های ورودی همزمان توسط چندین کنترل کننده خوانده شوند و باعث افزایش افزونگی سیستم شوند. و همچنین از کالیبراسیون سطح کانال یا ماژول پشتیبانی می کند ، که از طریق نرم افزار (مانند استودیو 5000 Logix Designer) در رابطه با یک منبع جریان با دقت بالا انجام می شود تا جبران خطاهای سخت افزاری و بهبود دقت اندازه گیری شود.
اصل کار محصول
Allen Bradley 1756-IF6CIS می تواند سیگنال جریان فعلی را از طریق ترمینال ها به ماژول وصل کند ، که سپس قبل از ورود به مبدل A/D توسط یک مدار جداسازی جدا می شود تا به یک سیگنال دیجیتال تبدیل شود.
این دستگاه از فیلتر داخلی (فیلتر شکاف ، پیش فرض 60Hz برای سرکوب تداخل فرکانس برق) و جبران کالیبراسیون برخوردار است. داده های پردازش شده از طریق صفحه پشتی به صورت دیجیتال به کنترلر منتقل می شوند.
این مدل تولید کننده/مصرف کننده را اتخاذ می کند ، با ماژول داده های چند مرحله ای (به نظرسنجی های کنترل کننده مورد نیاز) ، و داده ها شامل جدول زمانی (جدول زمانی نورد یا زمان بندی CST) است.
پارامتر محصول
جزئیات زیر برای ماژول آنالوگ I/O آنالوگ جدا شده Allen Bradley 1756-IF6CIS است.
| دسته |
جزئیات پارامتر |
| دامنه ورودی |
0-20mA (محدوده طبیعی) Range Range حد بالایی 21.09376mA |
| وضوح |
16 بیتی ، 0.34μA / COUNT |
| میزان نمونه برداری |
مربوط به فیلتر Notch (به طور پیش فرض 60Hz): - حالت عدد صحیح: حداقل RTS 19MS - حالت نقطه شناور: حداقل RTS 25MS |
| ولتاژ انزوا |
جداسازی بین کانال ها و بین کانال ها و صفحه پشتی (برای مقادیر خاص به سند مشخصات 1756-TD002 مراجعه کنید) |
| دقت |
دقت پس از کالیبراسیون: 0.01-0.05 ٪ دامنه (در 25 ℃) وابسته به دما (افزایش 80pppm/℃ به دست آوردن) |
| مصرف برق |
Power Power 7.9W (برای جلوگیری از اضافه بار به ظرفیت قدرت شاسی توجه کنید) |
| دمای عملیاتی |
0-60 ℃ (عملیات) -40-85 ℃ (ذخیره سازی) |
| پروتکل ارتباطی |
از مدل تولیدکننده/مصرف کننده پشتیبانی می کند ، از طریق صفحه کنترل کنترل ارتباط برقرار می کند |
