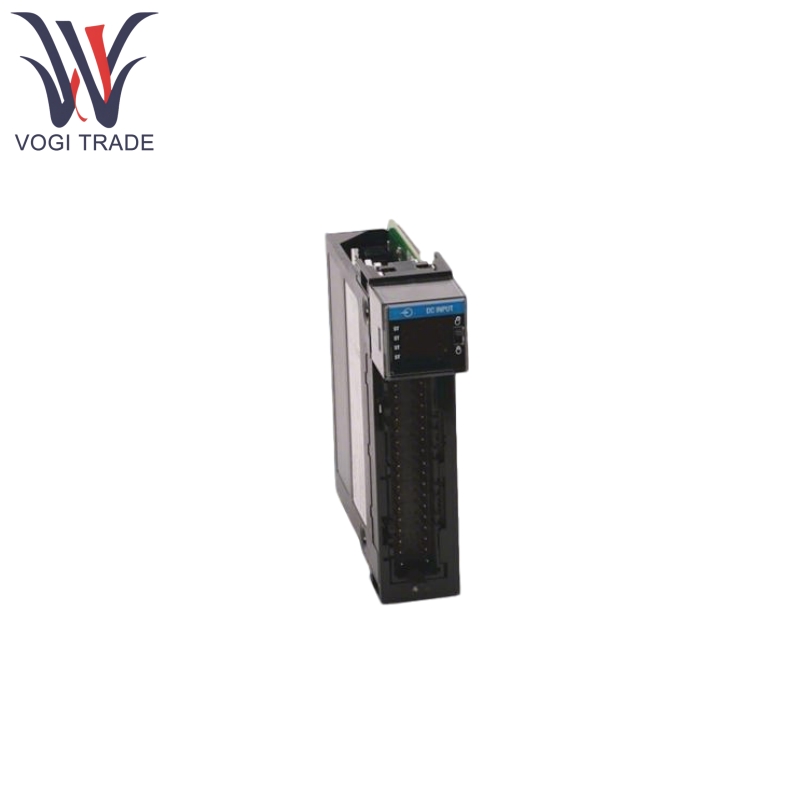

برند: آلن بردلیتوضیحات: ماژول ورودی دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنAllen Bradley 1756-IB32K یک ماژول ورودی دیجیتال 32 امتیازی است که متعلق به نوع روکش کنفورماسی است (که در انتهای شماره مدل با "K" مشخص شده است) و برای محیط های سخت و خورنده طراحی شده است و محافظت پیشرفته ای را ارائه می دهد. عملکرد اصلی آن تبدیل سیگنال های دیجیتال DC از دستگاه های خارجی به سیگنالهایی است که می توانند توسط سیستم کنترل شناخته شوند و برای پردازش به پردازنده مرکزی PLC منتقل شوند. برای سناریوهای ورودی با چگالی بالا مناسب است و می تواند اشغال شکافهای شاسی را برای بهینه سازی فضای کابینت کنترل کاهش دهد.
| ساخت |
آلن بردلی |
| شماره مدل |
1756 |
| شماره سفارش |
1756-IB32K |
| کاتالوگ |
جنجال |
| کشور مبداء |
سوئیس |
| کد HS |
8538900000 |
| بعد |
12*6*2cm |
| وزن |
0.4 کیلوگرم |
ویژگی های محصول
آلن بردلی 1756-IB32K در برابر خوردگی و رطوبت است و آن را برای استفاده در محیط های صنعتی سخت مانند جوهای خورنده و رطوبت بالا (با یک RTB اختصاصی برای حفظ سطح حفاظت) مناسب می کند.
Allen Bradley 1756-IB32K از حذف و درج تحت قدرت (RIUP) پشتیبانی می کند ، که اجازه می دهد در حین انرژی و برق وصل شود و از بین برود ، و بدون قطع روند کلی ، امکان حفظ آن را آسان می کند.
Allen Bradley 1756-IB32K مدل ارتباطات تولید کننده/مصرف کننده را اتخاذ می کند ، جایی که ماژول به طور فعال داده ها (بدون نظرسنجی توسط کنترل کننده) را ارسال می کند ، و از تغییر حالت (COS) پشتیبانی می کند و روش های انتقال داده بسته (RPI) را برای بهبود استفاده از پهنای باند پشتیبانی می کند.
Allen Bradley 1756-IB32K مجهز به شاخص های وضعیت (OK ، I/O وضعیت ، FAST FLT) برای تجسم ارتباطات ، سلامت ماژول و وضعیت ورودی است.
Allen Bradley 1756-IB32K از گزارش گسل در سطح ماژول پشتیبانی می کند و جزئیات گسل (به عنوان مثال ، قطع ارتباطات ، ناهنجاری های سیم کشی و غیره) را می توان از طریق نرم افزار Logix Designer مشاهده کرد.
Allen Bradley 1756-IB32K را می توان با کلید الکترونیکی (ماژول های سازگار ، کلید غیرفعال ، مطابقت دقیق) از طریق نرم افزار پیکربندی کرد تا از نصب نادرست ماژول و تقویت امنیت سیستم جلوگیری شود.
Allen Bradley 1756-IB32K از پیکربندی زمان فیلتر (فیلتر انتقال حالت روشن/خاموش) ، حالت تحریک COS و سایر پارامترها از طریق طراح Logix برای سازگاری با ویژگی های مختلف سیگنال پشتیبانی می کند.
آلن بردلی 1756-IB32K مجهز به محافظت از قطبیت معکوس (مشترک برای ماژول های DC به جز سری 1756-IG16) برای جلوگیری از خسارت ناشی از خطاهای سیم کشی است.
اصل کار محصول
Allen Bradley 1756-IB32K سیگنال دیجیتال DC (روشن/خاموش) از دستگاه های خارجی (به عنوان مثال سوئیچ های مجاورت ، سوئیچ های محدود) از طریق ترمینال ها به ماژول متصل می شوند.
Allen Bradley 1756-IB32K توسط سخت افزار (زمان فیلتر قابل تنظیم) برای از بین بردن نویز فیلتر می شود ، اسکن شده توسط تراشه ASIC (زمان چرخه 200 میکرومتر) و به یک سیگنال دیجیتال تبدیل می شود.
Allen Bradley 1756-IB32K از مدل تولید کننده/مصرف کننده استفاده می کند و هنگامی که سیگنال تحت تغییر حالت (ماشه COS) قرار می گیرد یا به یک دوره RPI مجموعه می رسد ، داده ها را از طریق پشت پرده به کنترل کننده منتقل می کند.
آلن بردلی 1756-IB32K وضعیت خود (به عنوان مثال ، ارتباطات ، گسل ها) را در زمان واقعی کنترل می کند و از طریق شاخص ها و برچسب های نرم افزاری برای تشخیص و نگهداری آسان ، بازخورد را به کنترلر ارائه می دهد.
برنامه های کاربردی محصول
با توجه به ورودی چگالی بالا ، مقاومت در برابر محیط های سخت و قابلیت اطمینان درجه صنعتی ، آلن بردلی 1756-IB32K به طور گسترده ای در موارد زیر استفاده می شود:
خطوط تولید خودکار صنعتی: تولید خودرو ، مونتاژ الکترونیکی ، پردازش مواد غذایی و آشامیدنی و غیره ، تجهیزات نظارت بر شروع/توقف ، موقعیت نقاله ، وضعیت سنسور و غیره.
سیستم های قدرت: پست ها ، نیروگاه ها در نظارت بر وضعیت قطع کننده های مدار ، سیگنال های عمل دستگاه محافظ و غیره.
حمل و نقل ریلی: نظارت بر سیگنال های مسیر ، موقعیت مشارکت ، سنسورهای نزدیکی قطار و غیره.
مهندسی شهرداری: تصفیه آب ، تصفیه خانه فاضلاب برای کنترل شروع و توقف پمپ ، نظارت بر وضعیت سوئیچ سوپاپ. بازخورد وضعیت سیستم روشنایی شهر.
سناریوهای سخت محیط: صنعت شیمیایی ، متالورژی و سایر محیط هایی با گازهای خورنده یا رطوبت زیاد.
