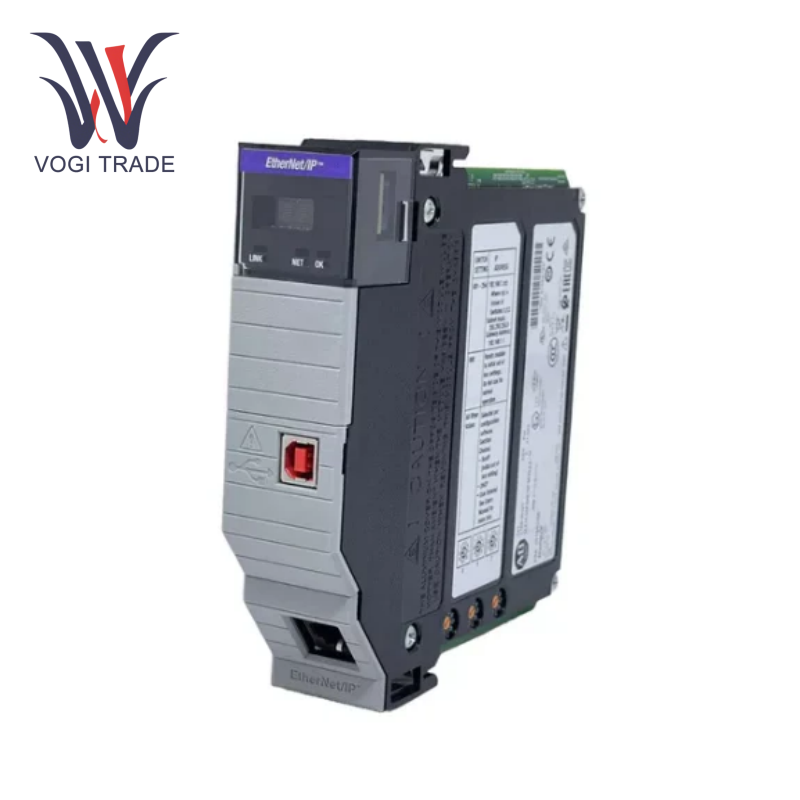

برند: آلن بردلیتوضیحات: ماژول Bridge Ethernet/IPشرط: جدیدگارانتی: 1 سالموجودی qty: 7اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنAllen Bradley 1756-EN2T یک ماژول پورت ارتباطی دو پورت است که از پروتکل شبکه اترنت/IP پشتیبانی می کند و عملکردهایی از قبیل انتقال داده های پر سرعت ، تشخیص مدیریت شبکه و پیکربندی اضافی دارد.
| ساخت |
آلن بردلی |
| شماره مدل |
1756-EN2T |
| کشور مبداء |
ایالات متحده |
| کد HS |
8538900000 |
| بعد |
16*14*4cm |
| ابعاد بسته بندی |
20*20*6cm |
| وزن |
1.2 کیلوگرم |
پارامترهای فنی
نوع شبکه: اترنت/IP (از پروتکل CIP پشتیبانی می کند).
پیکربندی بندر: 1 پورت RJ45 (10/100 مگابیت در ثانیه) ، 1 درگاه USB 1.1 (برای پیکربندی محلی).
نرخ ارتباط: 10/100 مگابیت در ثانیه سازگار است.
پروتکل های پشتیبانی شده: CIP ، Modbus TCP/IP ، ارتباط I/O در زمان واقعی ، ارتباطات ایمنی (ایمنی CIP).
ولتاژ منبع تغذیه: 24 ولت DC (سازگار با منبع تغذیه قفسه Contrologix).
دمای کار: -40 درجه سانتیگراد تا +70 درجه سانتیگراد.
مصرف برق: 5.1W (حداکثر مصرف برق) ، اتلاف گرما 17.4 BTU/ساعت.
توجه: آلن بردلی 1756-EN2T دارای یک عملکرد کلید الکترونیکی داخلی برای جلوگیری از خرابی های ارتباطی ناشی از عدم تطابق سخت افزار است.
ویژگی
ارتباطات در زمان واقعی: آلن بردلی 1756-EN2T از کنترل I/O با سرعت بالا و دستیابی به داده ها پشتیبانی می کند و از پاسخ میلی ثانیه اطمینان می دهد.
افزونگی و قابلیت اطمینان: عملکرد حلقه یکپارچه سطح دستگاه (DLR) برای بهبود تحمل گسل شبکه.
ارتباطات ایمنی: آلن بردلی 1756-EN2T از پروتکل ایمنی CIP برای دستیابی به انتقال همزمان داده های کنترل ایمنی و داده های استاندارد استفاده می کند.
پیکربندی انعطاف پذیر: آدرس IP را می توان از طریق Rotary Switch ، BootP/DHCP یا نرم افزار (RSLINX/استودیو 5000) تنظیم کرد.
عملکرد تشخیصی: شاخص های وضعیت (مانند وضعیت شبکه ، منبع تغذیه ، گسل) و سوابق ورود به سیستم را برای تسهیل عیب یابی سریع ارائه می دهد.
نحوه استفاده و اصل
نصب سخت افزار: آلن بردلی 1756-EN2T را در قفسه Contrologix قرار دهید و درگاه RJ45 را به سوئیچ اترنت وصل کنید.
پیکربندی نرم افزار: IP استاتیک را از طریق RSLINX یا استودیو 5000 اختصاص دهید.
BOOTP/DHCP: قبل از فعال سازی نیاز به بازگرداندن تنظیمات کارخانه از طریق Rotary Switch 888.
ادغام برنامه نویسی: ماژول ها را در استودیو 5000 اضافه کنید ، پارامترهای نقشه برداری و ارتباطی I/O را پیکربندی کنید.
اصل کار: آلن بردلی 1756-EN2T به عنوان یک گره شبکه اترنت/IP عمل می کند ، دستورالعمل های کنترلر را به بسته های داده TCP/IP وارد می کند و آنها را به دستگاه های ترمینال (مانند سنسورها و درایوها) منتقل می کند ، ضمن دریافت و تجزیه داده های بازخورد برای دستیابی به کنترل حلقه بسته.
