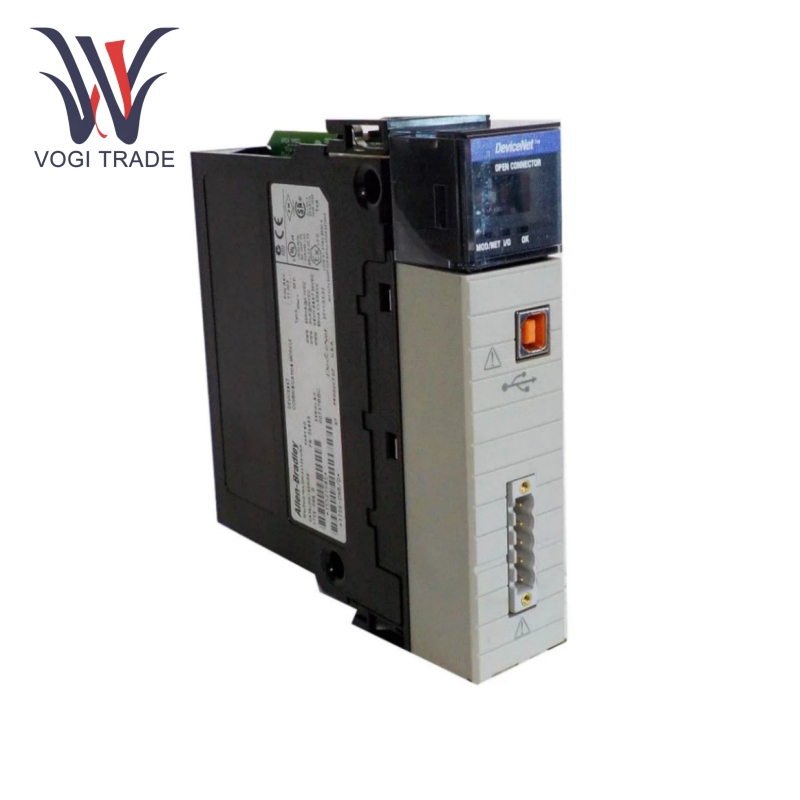

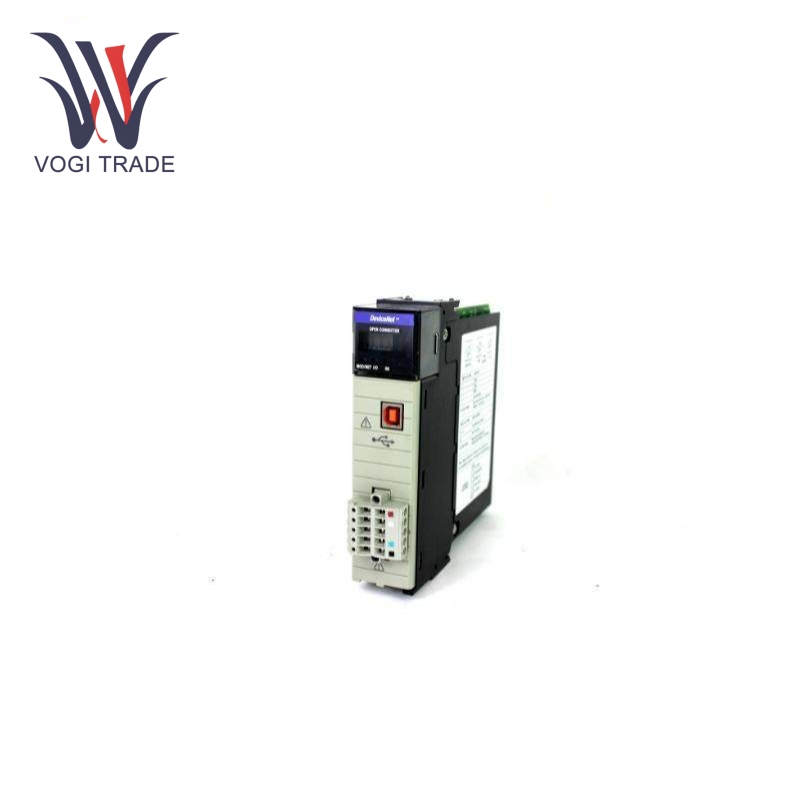

آلن بردلی 1756-DNB

پارامتر فنی

ورودی/خروجی دیجیتال: 128000.

ورودی/خروجی آنالوگ: 4000.

جریان Backplane: 580 میلی آمپر @ 5.0 ولت DC، 3 میلی آمپر @ 24 ولت DC.

DeviceNet Current: حداکثر 90 میلی آمپر @ 11 - 25 ولت DC، 30 میلی آمپر معمولی @ 11 - 25 ولت DC.

اتلاف نیرو: حداکثر 5.3 وات

اتلاف حرارتی: 19.8 BTU در ساعت.

ولتاژ عایق: 30 ولت پیوسته.

نرخ های ارتباطی: 125 کیلوبیت در ثانیه (حداکثر 500 متر)، 250 کیلوبیت در ثانیه (حداکثر 250 متر)، 500 کیلوبیت در ثانیه (حداکثر 100 متر).

حداکثر تعداد گره ها: 64.عملیاتی

دما: 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت).

دمای ذخیره سازی: -40 تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت).

رطوبت نسبی: 5 تا 95 درصد بدون تراکم.

شوک: 30 گرم عملیاتی، 50 گرم غیرعملیاتی.

لرزش: 5 گرم از 10 تا 150 هرتز.

زمان اسکن برنامه: 0.08 میلی ثانیه

ویژگی های عملکرد

جمع آوری و انتقال داده ها: Allen Bradley 1756-DNB به عنوان یک پل ارتباطی بین DeviceNet و سیستم ControlLogix عمل می کند. جمع آوری داده ها از ماژول DeviceNet و تحویل آن به کنترلر.

حالت های ارتباطی انعطاف پذیر: از پیام‌های strobe، polling، تغییر حالت و چرخه‌ای برای بازیابی کارآمد داده‌ها و ارائه داده‌ها به هر دستگاه استفاده می‌کند. Allen Bradley 1756-DNB داده های جمع آوری شده را به عنوان داده های ورودی به کنترل کننده و به عنوان خروجی از کنترل کننده به دستگاه های جداگانه ارسال می کند. قابلیت‌های تشخیص و نظارت：Allen Bradley 1756-DNB دارای خروجی‌های تشخیصی، ورودی‌های جدول تشخیصی و خروجی‌های با دسترسی آسان است که به کاربران امکان می‌دهد وضعیت عملیاتی دستگاه‌های متصل به شبکه DeviceNet را دریابند. به سرعت مشکلات یا وضعیت های خرابی سیستم را تشخیص داده و اقدامات اصلاحی را دنبال کنید.

پیکربندی و برنامه نویسی：Allen Bradley 1756-DNB می‌تواند داده‌های پیکربندی را در دستگاه‌های DeviceNet بارگیری کند، و به کاربران این امکان را می‌دهد تا نحوه عملکرد دستگاه‌های متصل و تنظیمات بر آن‌ها را سفارشی کنند. این ماژول با کنترلر Logix 5550 و سایر اجزای Allen Bradley ControlLogix یکپارچه می شود. با RSNetWorks برای پیکربندی آسان تر و استفاده در محل در زیرساخت اتومات صنعتی موجود کار می کند. Allen Bradley 1756-DNB از ارتباط با طیف گسترده ای از دستگاه های DeviceNet برای واسط بین سنسورها، محرک ها و تجهیزات صنعتی مختلف پشتیبانی می کند و از این رو تا حد زیادی در طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار می گیرد.

عیب یابی و عیب یابی پیشرفته: اطلاعات تشخیصی دقیق ارائه شده توسط آن به محلی سازی سریع مشکلات در شبکه DeviceNet یا یک دستگاه متصل کمک می کند. این امر به طور قابل توجهی زمان خرابی و هزینه های تعمیر و نگهداری را کاهش می دهد و عیب یابی و تعمیر کارآمد را فراهم می کند.

برنامه های کاربردی

اتومبیل:این می تواند بازوهای رباتیک، تسمه نقاله، تجهیزات جوشکاری و سایر ماشین آلات را در خط مونتاژ تولید خودرو نظارت و کنترل کند. این تضمین می کند که چنین دستگاه هایی به طور دقیق و همزمان کار می کنند و از این رو راندمان تولید و کیفیت محصول را افزایش می دهند.

غذا و نوشیدنی: در کارخانه های فرآوری مواد غذایی، Allen Bradley 1756-DNB را می توان برای کنترل میکسرها، پرکننده ها، ماشین های بسته بندی و نوار نقاله ها اعمال کرد. این ماژول به حفظ عملکرد دقیق و بهداشتی، مطابق با استانداردهای کیفیت تازه و ایمنی صنعت غذا و نوشیدنی کمک می کند.

دارویی: در تولید دارو، ممکن است فرآیندهای حیاتی مربوط به فرمولاسیون، بسته بندی و تست کیفیت دارو را نظارت و کنترل کند. اطمینان از عملکرد ثابت آلن بردلی 1756-DNB یکپارچگی و کیفیت محصولات دارویی را تضمین می کند.

انرژی: در نیروگاه ها، ماژول ممکن است به عنوان یک سیستم نظارت و کنترل برای توربین ها، ژنراتورها و پمپ ها عمل کند. این اطلاعات، داده‌های عملکرد و وضعیت دارایی‌ها را در زمان واقعی تولید می‌کند و کارایی عملیاتی و نگهداری پیشگیرانه را بهبود می‌بخشد.

حمل و نقل مواد و تدارکات: در انبارها و مراکز توزیع، Allen Bradley 1756-DNB را می توان برای کنترل سیستم های نوار نقاله، سیستم های ذخیره سازی و بازیابی خودکار (AS/RS) و سایر تجهیزات جابجایی مواد به کار برد. این امر تأثیر مثبتی بر جابجایی کالا دارد و منجر به کارایی بیشتر لجستیک می شود. شیمیایی: ممکن است برای نظارت و کنترل راکتورهای شیمیایی، پمپ ها، شیرها و سایر تجهیزات فرآیند در کارخانه های شیمیایی استفاده شود. جمع آوری دقیق داده ها و قابلیت های کنترل ماژول، عملیات پردازش شیمیایی ایمن و کارآمد را فراهم می کند.
