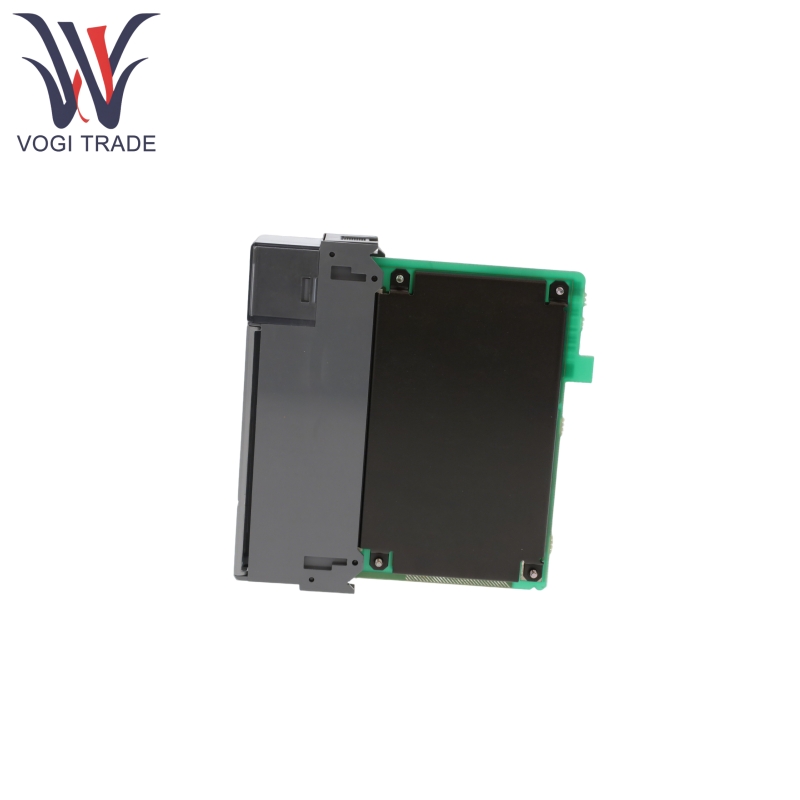

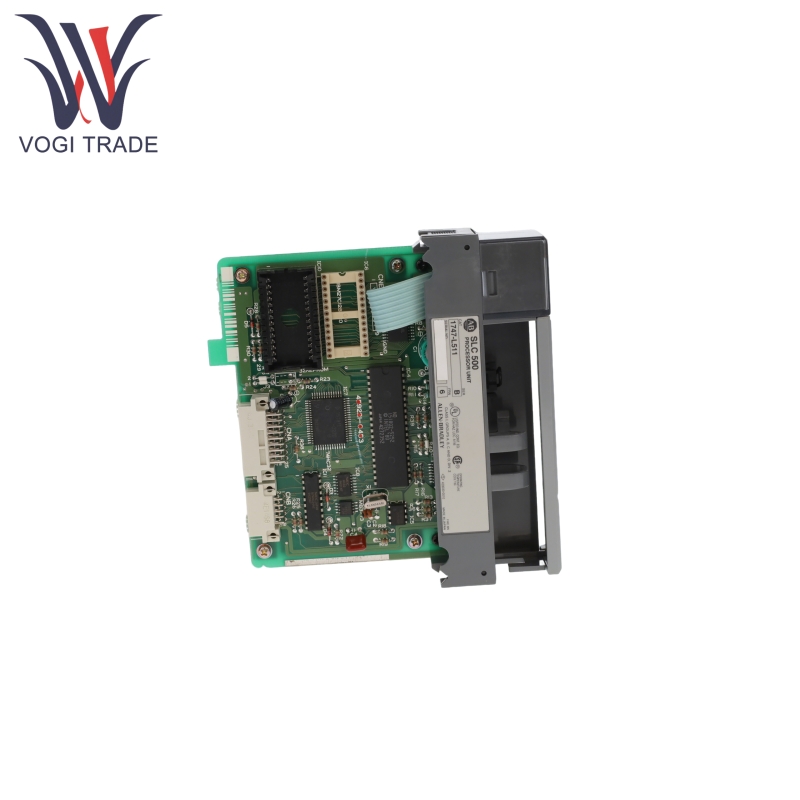

آلن بردلی 1747-L511

ویژگی های محصول

پردازنده Allen Bradley 1747 L511 دارای 1K کلمات حافظه کاربر است که می تواند با 1747-M1 (1K) یا 1747-M2 (4K) ماژول های حافظه EEPROM برای برنامه و داده ها به 4K کلمات گسترش یابد.

Allen Bradley 1747-L511 دارای یک ابررسانه داخلی داخلی یا یک باتری اختیاری (1747-BA) است که در داخل آن ساخته شده است ، و Supercapacitor یا باتری از حافظه برای حفظ داده ها در صورت از دست دادن قدرت ، پشتیبان گیری حافظه را انجام می دهد.

Allen Bradley 1747-L511 دارای یک درگاه داخلی DH-485 است ، اما فقط می تواند به عنوان برده یک پردازنده SLC 5/03 یا بالاتر عمل کند ، بنابراین نمی تواند یک مبدأ پیام فعال باشد.

Allen Bradley 1747-L511 می تواند از طریق یک ماژول انبساط به یک شبکه Devicenet متصل شود یا از 1747-SN برای ارتباط از راه دور I/O استفاده کند. این پشتیبانی از تشخیص جامع I/O ، قادر به تشخیص گسل های سیستم و ناهنجاری های دستگاه میدانی پشتیبانی می کند.

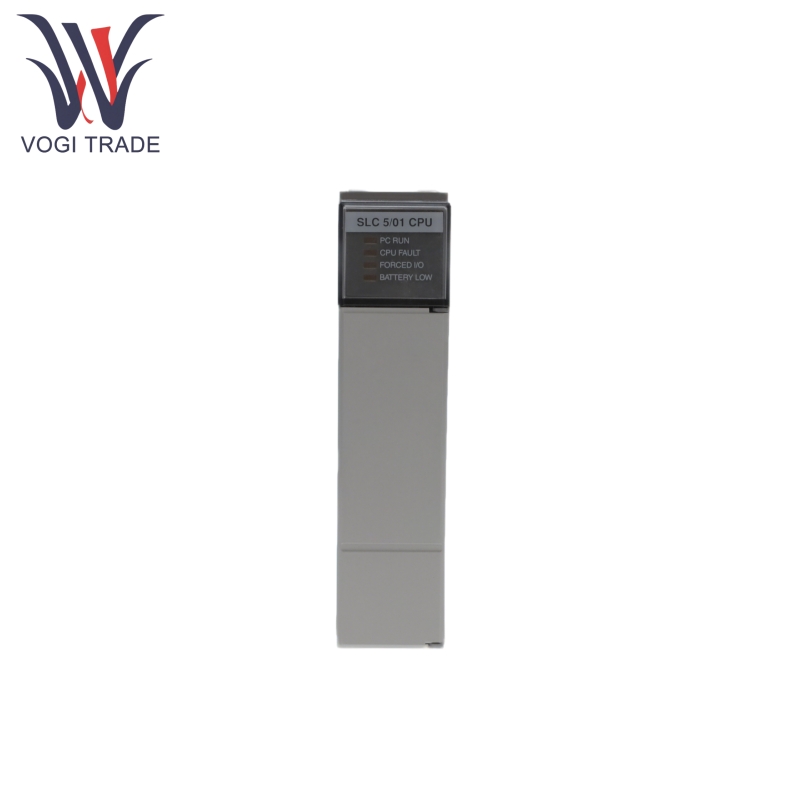

Allen Bradley 1747-L511 مجهز به چراغ های نشانگر LED است که وضعیت عملیاتی زمان واقعی (RUN) ، گسل CPU (FLT) ، باتری کم (BAT) و نیروی I/O (FORC) را از جمله دیگران نشان می دهد.

Allen Bradley 1747-L511 از نرم افزار RSLOGIX 500 برای برنامه نویسی منطق نردبان ، پشتیبانی از ویرایش آفلاین ، نظارت آنلاین و تغییرات زمان اجرا استفاده می کند. با کابل برنامه نویسی 1747-CP3 سازگار است و از طریق رابط RS-232 به رایانه متصل می شود.

اصل کار محصول

Allen Bradley 1747-L511 از یک مکانیسم اسکن چرخه ای استفاده می کند ، به طور متوالی سه مرحله ، نمونه گیری ورودی ، اجرای برنامه و تازه کردن خروجی را اجرا می کند.

نمونه گیری ورودی: وضعیت همه ماژول های ورودی را می خواند و آنها را در جدول تصویر ذخیره می کند.

اجرای برنامه: خط دستورالعمل های پارس مطابق با منطق نردبان ، ثبت نام های داخلی را به روز می کند و جدول تصویر خروجی را به روز می کند.

Refresh Output: نتایج جدول تصویر خروجی را به ماژول های خروجی فیزیکی می نویسد.

Allen Bradley 1747-L511 همچنین از برنامه نویسی نمودار نردبان پشتیبانی می کند ، جایی که کاربران می توانند با استفاده از RSLogix 500 دستورالعمل های منطقی (مانند رله ، تایمر و پیشخوان) بنویسند.

پارامتر محصول

جزئیات زیر برای کنترلر آلن بردلی 1747-L511 است.

منبع تغذیه:

منبع تغذیه پشت پرده: 350mA در 5 ولت DC ، 105mA در 24 ولت DC.

دامنه ولتاژ ورودی: 12-24V DC (به پشتیبانی ماژول قدرت خارجی نیاز دارد)

توانایی I/O:

حداکثر 3 شاسی محلی I/O را با کل 960 نقطه I/O دیجیتال یا 96 نقطه آنالوگ I/O پشتیبانی می کند

گسترش I/O از راه دور تا 4096 نقطه از راه دور I/O می تواند از طریق ماژول 1747-SN وصل شود

عملکرد پردازش:

زمان اسکن برنامه: 8 میلی ثانیه در هر کلمه کلیدی

زمان اسکن I/O: 2.6 میلی ثانیه

محیط عملیاتی:

دما: 0-60 درجه سانتیگراد

رطوبت: 5 ٪ -95 ٪ (غیرقانونی)

مقاومت در برابر لرزش: 2.5 گرم (5-2000 هرتز) در حالت عملیاتی ، 5 گرم در حالت غیر عملیاتی
