برند: آلن بردلیتوضیحات: ماژول آداپتور I/O از راه دورشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنAllen Bradley 1747-ASB می تواند به طور مستقیم تصاویر ماژول های I/O را در شاسی های از راه دور و شاسی گسترش به تصاویر پردازنده های SLC یا PLC ترسیم کند و امکان انتقال خودکار داده ها را بدون نیاز به برنامه نویسی کاربر فراهم می کند.
| ساخت |
آلن بردلی |
| شماره مدل |
1747-ASB |
| شماره سفارش |
1747-ASB |
| کاتالوگ |
SLC 500 |
| کشور مبداء |
سوئیس |
| کد HS |
8504409999 |
| بعد |
12*12*8cm |
| وزن |
0.8 کیلوگرم |
ویژگی های محصول

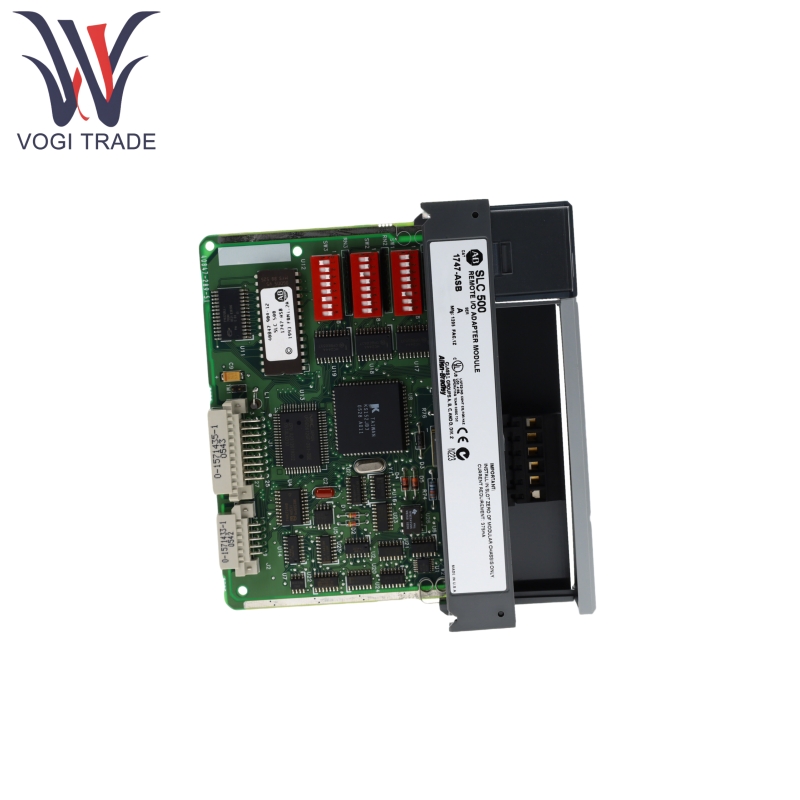

Allen Bradley 1747-ASB برای تنظیم پارامترهایی مانند شماره رک منطق ، میزان ارتباطات و اندازه تصویر دارای 3 مجموعه سوئیچ DIP (SW1 ، SW2 ، SW3) است.
Allen Bradley 1747-ASB دارای یک کانکتور کلید 6 پین برای اتصال لینک ریو و سیم کشی قفل راه اندازی مجدد پردازنده ، شکاف های نگهدارنده کابل و کلیپ های خود قفل شدن است.
خروجی داده ها از طریق لینک ریو به 1747-ASB از اسکنر شاسی محلی (SLC/PLC) منتقل می شود و سپس از طریق صفحه پشتی شاسی به ماژول خروجی ارسال می شود. داده های ورودی توسط 1747-ASB از ماژول ورودی از طریق صفحه پشتی جمع آوری می شود و سپس از طریق لینک ریو به اسکنر باز می گردد.
Allen Bradley 1747-ASB از سه حالت آدرس دهی ماژول I/O پشتیبانی می کند ، 2-SLOT (2 شکاف فرم 1 گروه منطقی) ، 1-SLOT (1 شکاف فرم 1 گروه منطقی) و 1/2-slot (1 شکاف فرم 2 گروه منطقی).

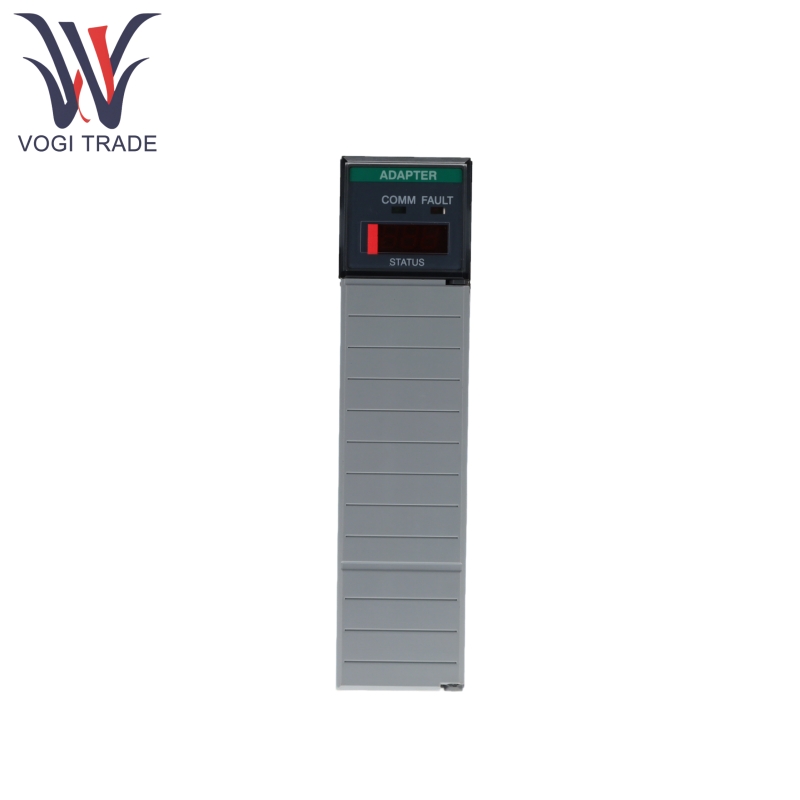

LED GREEN COMM (در حین کار عادی روشن است) ، LED گسل قرمز (هنگام وقوع یک گسل روشن می شود).
آلن بردلی 1747-ASB از توپولوژی زنجیره ای دیزی برای اتصال دستگاه های ریو پشتیبانی می کند ، با حداکثر 32 آداپتور (اگر همه دستگاه ها قابلیت گره انبساط را داشته باشند) یا 16 (بدون قابلیت گره گسترش).
Allen Bradley 1747-ASB را می توان با ویژگی هایی مانند "Hold Last State (HLS)" پیکربندی کرد (ماژول های خروجی گسسته آخرین حالت خود را در حین وقفه های ارتباطی حفظ می کنند) و "قفل راه اندازی مجدد پردازنده (PRL)" (قفل دستی پس از رزومه ارتباطات لازم است).
LED GREEN COMM (در حین کار عادی روشن است) ، LED گسل قرمز (هنگام وقوع یک گسل روشن می شود).
اصل کار محصول
اسکنر کنترل کننده اصلی (شاسی محلی) داده های خروجی را از طریق پیوند ریو به 1747-ASB ارسال می کند. این ماژول به طور خودکار داده ها را به ماژول های خروجی شاسی از راه دور و شاسی گسترش از طریق صفحه پشتی شاسی منتقل می کند.
سیگنال های ماژول های ورودی از راه دور توسط 1747-ASB از طریق پشت صفحه شاسی جمع آوری می شوند و سپس از طریق پیوند ریو به اسکنر کنترل کننده اصلی باز می گردند.
آدرس های منطقی ، نرخ ارتباطات و سایر پارامترها از طریق سوئیچ های DIP تنظیم شده اند تا از سازگاری با روش اصلی آدرس دهی کنترل کننده اطمینان حاصل کنند (SLC از اعشاری استفاده می کند ، PLC از اکتال استفاده می کند) ، امکان گسترش I/O پلاگین و بازی را بدون برنامه نویسی اضافی فراهم می کند.
پارامتر محصول
جزئیات زیر برای ماژول آداپتور I/O از راه دور Allen Bradley 1747-ASB است.
| دسته |
پارامترهای دقیق |
| پارامترهای الکتریکی |
مصرف جریان پشت پرده: 375 mA @ 5V DC |
| پارامترهای محیطی |
دمای کار: 0 درجه سانتیگراد 60 درجه سانتیگراد (32 درجه فارنهایت 140 درجه فارنهایت) دمای ذخیره سازی: -40 درجه سانتیگراد 85 درجه سانتیگراد (-40 درجه فارنهایت 185 درجه فارنهایت) رطوبت: 95 ~ 95 inconsencing |
| ضد مداخله و خصوصیات مکانیکی |
مقاومت در برابر لرزش: 0.015 اینچ اوج به اوج در 5-57 هرتز ؛ شتاب 2.5 گرم در 57-2000 هرتز شوک (عملیاتی): 30 گرم ایمنی سر و صدا: با NEMA استاندارد ICS 2-230 مطابقت دارد |
| پارامترهای ارتباطی |
نرخ پشتیبانی BAUD: 57.6K ، 115.2K ، 230.4K BPS (پیکربندی شده از طریق سوئیچ های DIP ، باید برای همه دستگاه ها سازگار باشد) حداکثر فاصله کابل (بلدن 9463) - 57.6k bps: 3048 متر (10،000 فوت) - 115.2K BPS: 1524 متر (5000 فوت) - 230.4K BPS: 762 متر (2500 فوت) مقاومت خاتمه دهنده: 82Ω یا 150Ω (1/2 وات ، بسته به میزان BAUD و قابلیت گره طولانی) |
