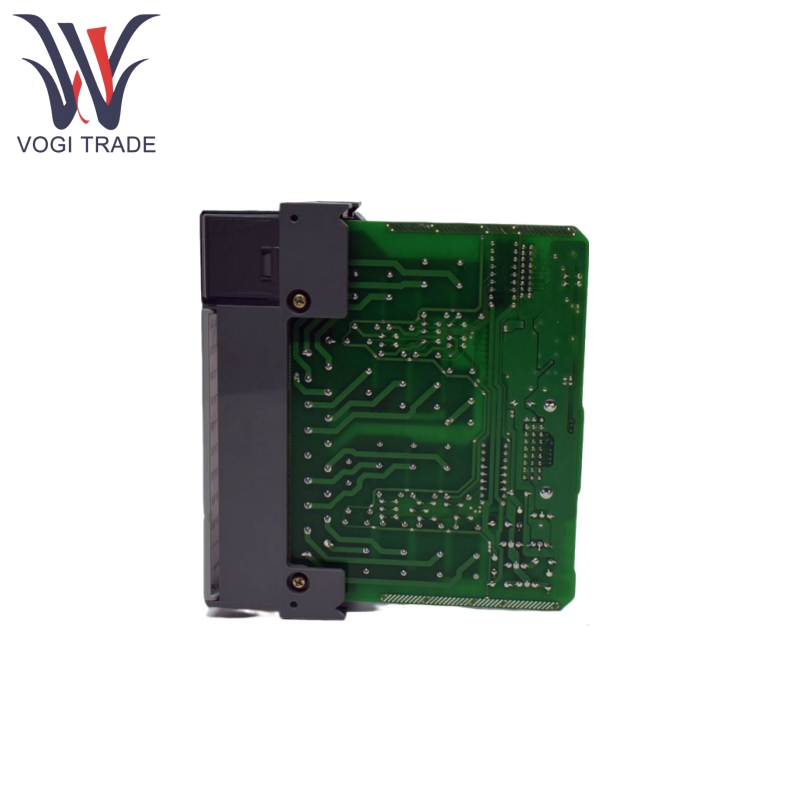

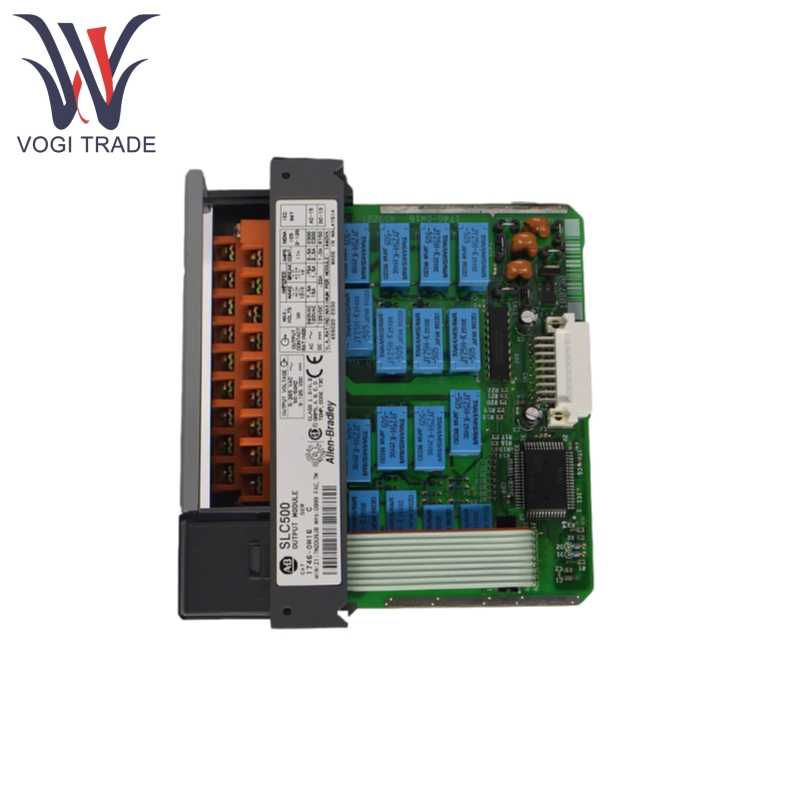

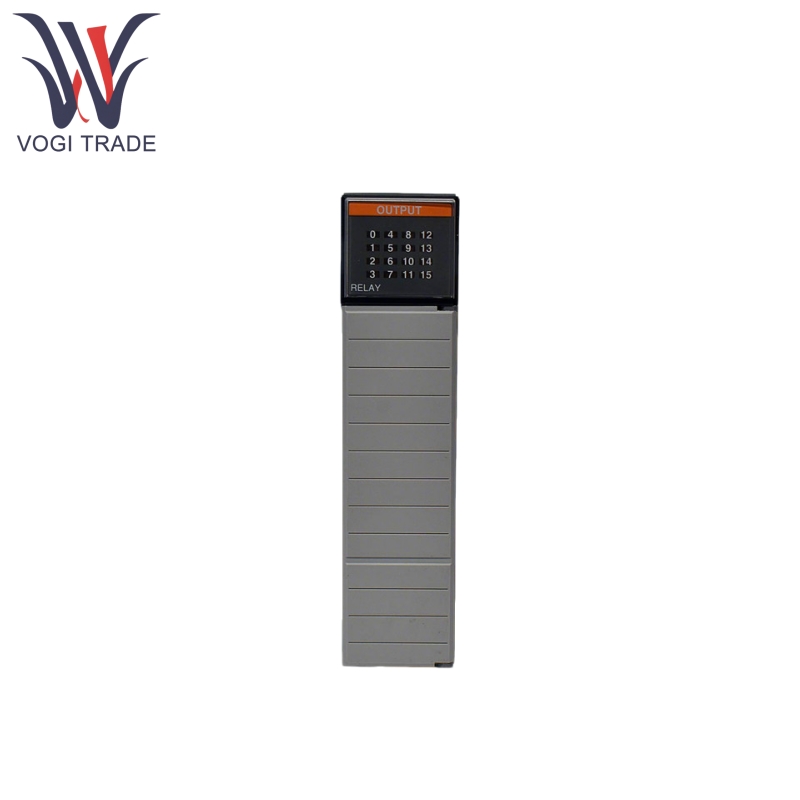

آلن بردلی 1746-OW16

ویژگی های محصول

Allen Bradley 1746-OW16 از مخاطبین رله مکانیکی استفاده می کند ، از سوئیچینگ بار مخلوط AC/DC پشتیبانی می کند و قابلیت جداسازی الکتریکی بالایی (1500 ولت ایزولاسیون) دارد.

آلن بردلی 1746-OW16 دارای 16 امتیاز خروجی است که هر 8 امتیاز یک ترمینال مشترک را به اشتراک می گذارد (امتیاز در هر مشترک = 8) ، و آن را برای کنترل چندین بار توزیع شده مناسب می کند.

Allen Bradley 1746-OW16 از بلوک های ترمینال قابل جابجایی با کد رنگی برای سیم کشی و نگهداری آسان استفاده می کند و نیاز به حذف پیچ های ثابت و پایین برای جداسازی دارد.

آلن بردلی 1746-OW16 برای محیط های صنعتی مناسب است که ممکن است گازهای انفجاری وجود داشته باشد. مواد آب بندی اپوکسی ممکن است تحت تأثیر مواد شیمیایی خاصی قرار بگیرند ، بنابراین برای بررسی تخریب عملکرد مورد نیاز است و در صورت لزوم باید ماژول جایگزین شود.

اصل کار محصول

آلن بردلی 1746-OW16 بارهای خارجی را از طریق تعویض مکانیکی مخاطبین رله کنترل می کند. هنگامی که ماژول سیگنال کنترل را از پردازنده دریافت می کند ، سیم پیچ رله داخلی انرژی می یابد ، مخاطبین بسته می شوند و مدار بار خارجی به هم وصل می شود. هنگامی که سیگنال ناپدید می شود ، سیم پیچ از نظر انرژی تخریب می شود ، مخاطبین باز می شوند و بار قطع می شود.

مخاطبین رله برای تعویض بارهای القایی یا مقاومتی مناسب هستند و نیازی به سرکوب افزایش اضافی ندارند. با این حال ، توصیه می شود یک سرکوبگر بر روی بارهای القایی خارجی برای افزایش عمر تماس نصب کنید.

بلوک ترمینال از حداکثر اندازه سیم 2 میلی متر (14 AWG) پشتیبانی می کند ، با حداکثر 2 سیم در هر ترمینال. گشتاور سفت کننده 0.9 نانومتر (8 پوند در اینچ) است.

پارامتر محصول

جزئیات زیر برای آلن بردلی 1746-OW16 ماژول خروجی تماس با رله است.

نوع خروجی: خروجی تماس رله (AC/DC سازگار)

امتیازات خروجی: 16 امتیاز

دامنه ولتاژ عملیاتی: AC: 5 ~ 265V AC ، DC: 5 ~ 125V DC

تأخیر سیگنال: 10.0 میلی ثانیه برای هر دو روشن و خاموش تحت حداکثر بار مقاومت

جریان نشت خارج از کشور: 0 میلی آمپر (بدون نشت)

حداقل جریان بار: 10 میلی آمپر (در 5 ولت DC)

رتبه بندی تماس رله (جریان مداوم):

AC: 2.5A در 120 ولت ، 1.0a در 240 ولت

DC: 1.0a در 125 ولت ، 2.0a در 24 ولت

حداکثر جریان مداوم: 16.0a AC (8.0a در هر مشترک)

مصرف جریان پشتی: 5 ولت DC: 0.170a ، 24V DC: 0.180a

دمای کار: 60 درجه سانتیگراد (140 32 درجه فارنهایت)

دمای غیر عملیاتی: -40 ~ 85 درجه سانتیگراد (-40 ~ 185 درجه فارنهایت)

رطوبت عملیاتی: 95 ~ 95 ~ 5 ٪ (غیرقانونی)

عملکرد ارتعاش: جابجایی 0.015 اینچ (اوج) در 5 ~ 57Hz ، شتاب 2.5 گرم در 57 ~ 2000 هرتز

عملکرد شوک: 10G (منحصر به فرد برای ماژول های رله ، پایین تر از 30 گرم برای سایر ماژول های غیر رکورد)

قابلیت جداسازی: 1500 ولت (جداسازی الکترو نوری بین پایانه های I/O و منطق کنترل)

مصرف برق در هر نقطه: 0.033W

حداقل مصرف برق: 5.170W (هنگامی که هیچ قدرت خارجی وجود ندارد)

مصرف انرژی کل: 5.70W (وقتی همه امتیازها انرژی می گیرند)
