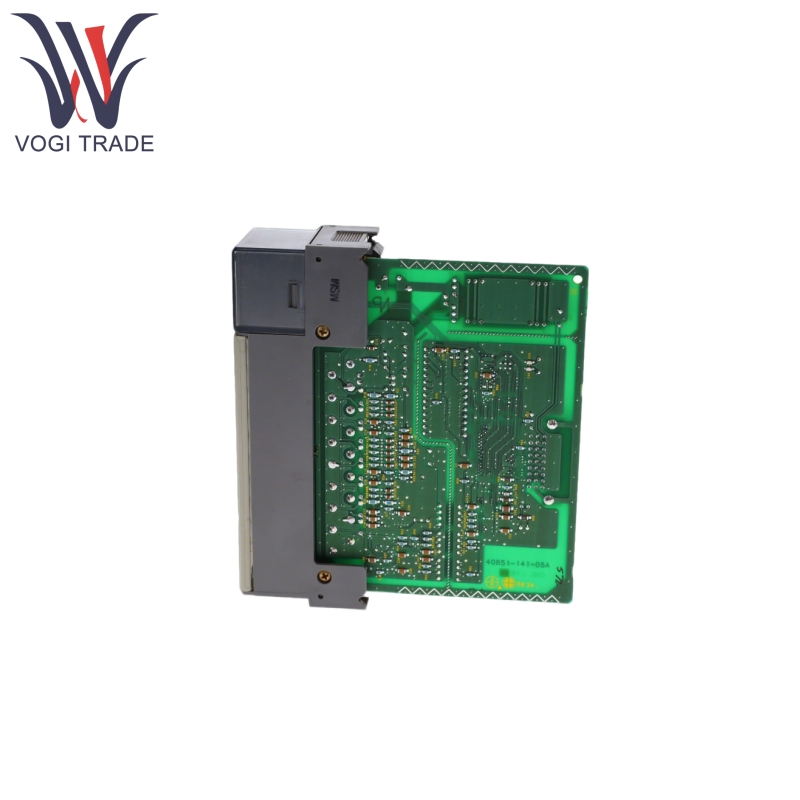

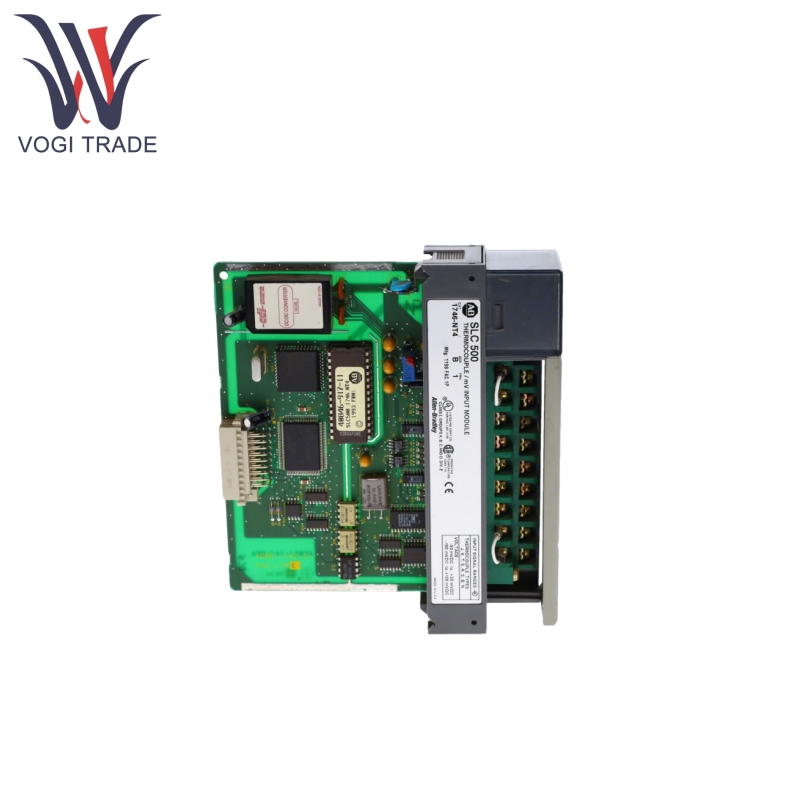

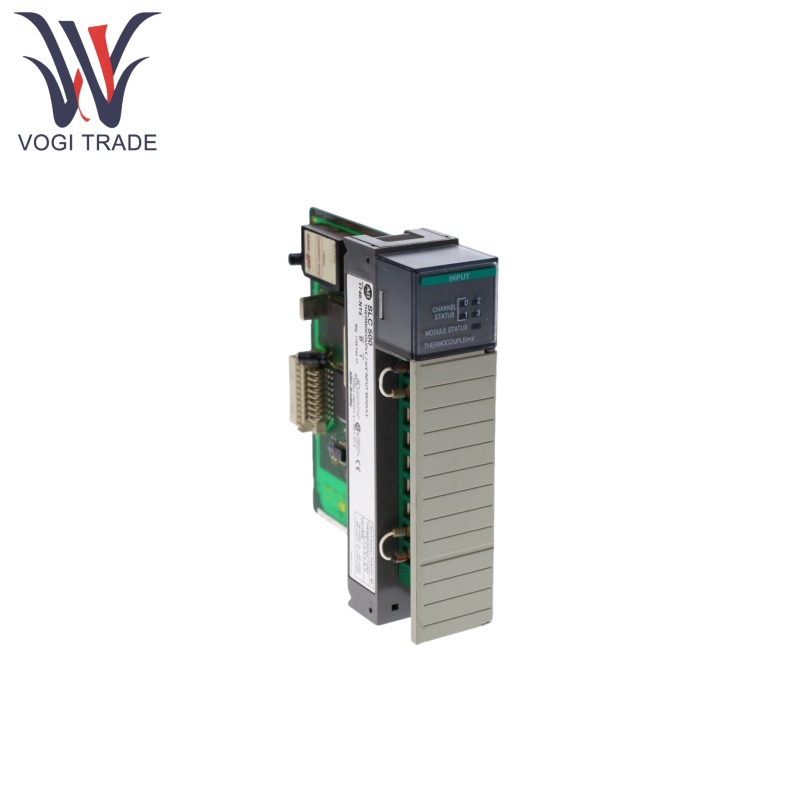

آلن بردلی 1746-NT4

ویژگی های محصول

آلن بردلی 1746-NT4 دارای 4 کانال مستقل ، ترموکوپل های نوع J ، K ، T ، E ، R ، S ، B و N و همچنین سیگنال های 50 میلی ولت و 100 میلی ولت DC Millivolt است.

آلن بردلی 1746-NT4 با تمام کنترلرهای ثابت و مدولار SLC 500 سازگار است و از طریق انتقال بلوک از پیکربندی از راه دور پشتیبانی می کند.

بلوک ترمینال Allen Bradley 1746-NT4 2 سنسور CJC را برای جبران جبران دما در نقطه اتصال ترموکوپل ادغام می کند ، و از صحت اندازه گیری اطمینان می دهد.

Allen Bradley 1746-NT4 پشتیبانی از مدار باز ، برد بیش از حد و تشخیص زیر را پشتیبانی می کند و نشانگر گسل ها از طریق شاخص های LED کانال و شاخص های بیت کلمه وضعیت است. وضعیت ماژول LED (سبز) وضعیت عملیاتی کلی ماژول را نشان می دهد ، 4 LED وضعیت کانال (سبز) وضعیت عملیاتی یا گسل کانال های مربوطه را نشان می دهد (جامد برای طبیعی ، چشمک زن برای گسل).

هر کانال را می توان به طور مستقل برای نوع ورودی (ترموکوپل/MV) ، قالب داده (واحدهای مهندسی ، مقیاس بندی PID ، شمارش نسبت) ، فرکانس فیلتر (10 هرتز/50 هرتز/60 هرتز/250 هرتز) ، واحد دما (° C/° F) ، و غیره تنظیم کرد.

Allen Bradley 1746-NT4 با کالیبره کارخانه است و از عملکرد کالیبراسیون اتوماتیک برای جبران جبران و افزایش رانش ناشی از تغییرات دما در مبدل A/D پشتیبانی می کند. کالیبراسیون اتوماتیک هنگام فعال شدن یک کانال آغاز می شود ، نوع ورودی یا فرکانس فیلتر تغییر می یابد ، یا می توان آن را از طریق نرم افزار به صورت دستی ایجاد کرد (با غیرفعال کردن و سپس دوباره فعال کردن کانال).

اصل کار محصول

آلن بردلی 1746-NT4 ترموکوپل یا سیگنال MV از طریق یک بلوک ترمینال به کانال وصل می شود و مولتیپلکسر به طور متوالی سیگنال ها را از چهار کانال به مبدل A/D تغییر می دهد.

سنسور CJC به طور مداوم دمای بلوک ترمینال را برای جبران جبران ولتاژ اتصال به سرما از ترموکوپل اندازه گیری می کند.

مبدل A/D سیگنال آنالوگ را به یک مقدار دیجیتال تبدیل می کند ، که سپس در کلمه داده جدول نقشه برداری ورودی پس از فیلتر دیجیتال ذخیره می شود.

Allen Bradley 1746-NT4 با پردازنده SLC از طریق پشت صفحه شاسی ، دریافت اطلاعات پیکربندی (کلمات پیکربندی جدول نقشه برداری خروجی) و بازگشت داده ها و وضعیت (کلمات داده و کلمات وضعیت جدول نقشه برداری ورودی) ارتباط برقرار می کند.

کلمات پیکربندی پارامترهایی مانند نوع ورودی ، فرمت داده و فرکانس فیلتر کانال را تعریف می کنند ، کلمات وضعیت ، اعتبار پیکربندی کانال و وضعیت گسل (مانند مدار باز ، خارج از محدوده) را منعکس می کنند.

Allen Bradley 1746-NT4 می تواند تمام کانال های فعال شده را اسکن کرده و داده ها را در یک زمان مشخص به روز کند ، که به عنوان "مبلغ زمان نمونه برداری برای همه کانال های فعال شده + زمان به روزرسانی CJC (14 میلی ثانیه) محاسبه می شود." زمان لازم برای انتقال سیگنال ورودی از تغییر به 100 ٪ از مقدار نهایی آن بستگی به فرکانس فیلتر دارد (مانند فیلتر 10 هرتز مطابق با 300 میلی ثانیه).

پارامتر محصول

جزئیات زیر برای ماژول ورودی آلن بردلی 1746-NT4 ترموکوپل/MV است.
