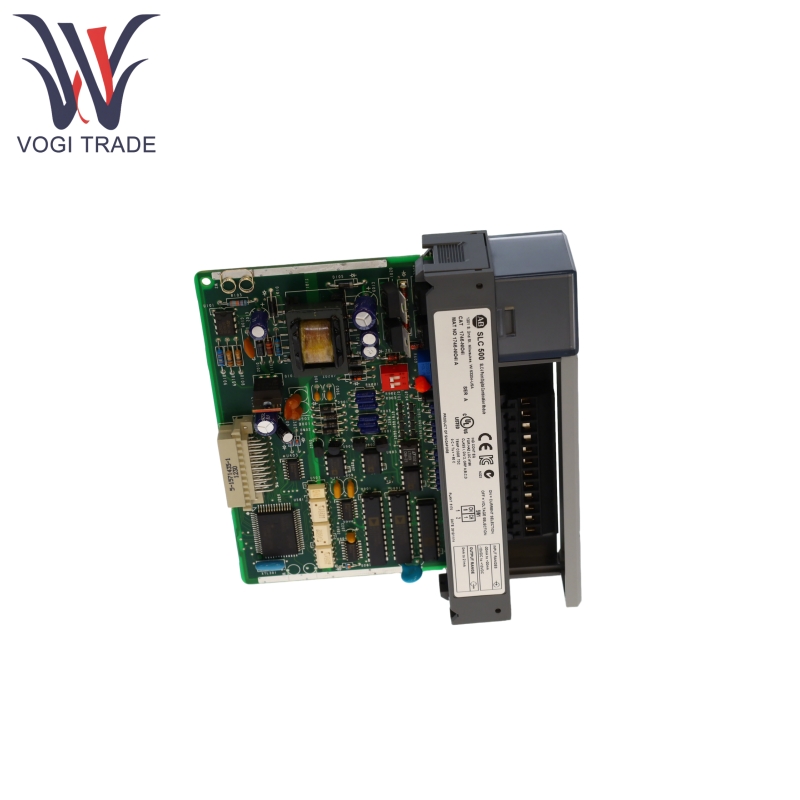

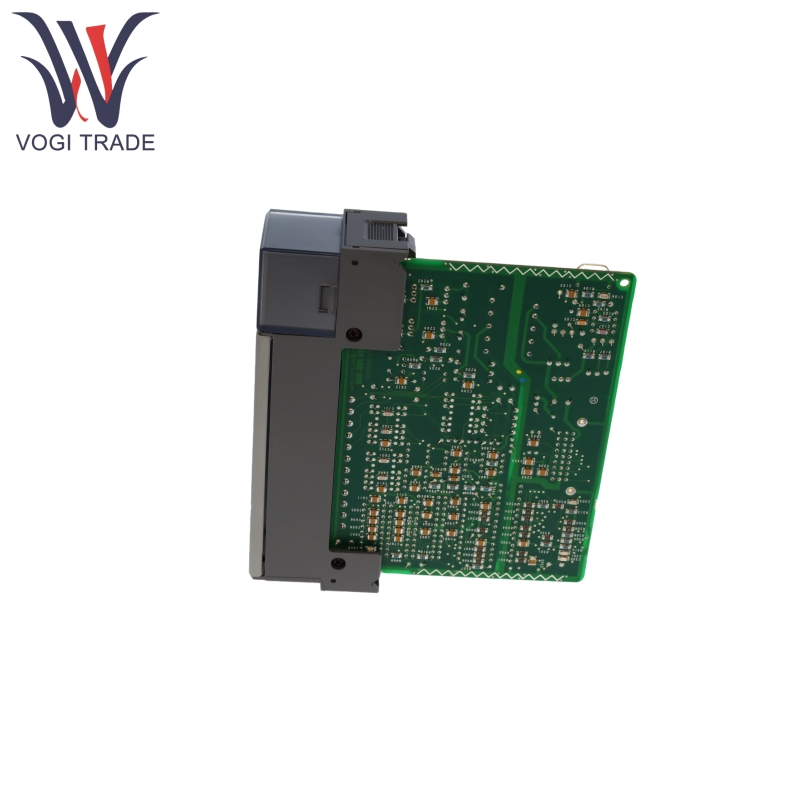

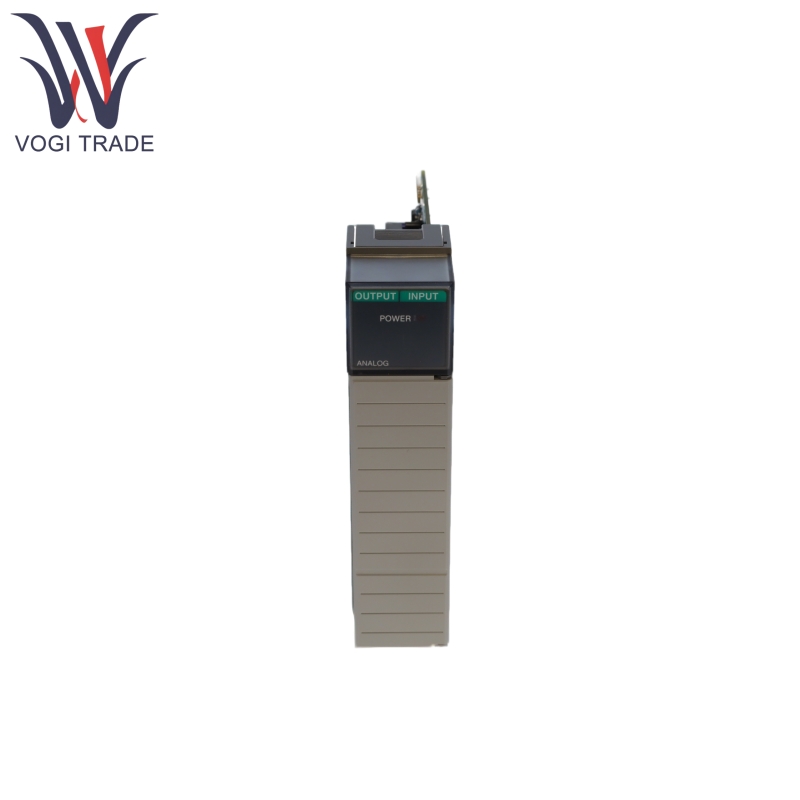

برند: آلن بردلیتوضیحات: ماژول ترکیب آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنAllen Bradley 1746-Nio4i دارای دو کانال ورودی و دو خروجی است که هم برای تجزیه و تحلیل و هم برای کنترل اطلاعات آنالوگ در کاربردهای صنعتی است. هدف اصلی آن تغییر مقادیر آنالوگ (جریان/ولتاژ) به مقادیر دیجیتال (عدد صحیح 16 بیتی) است ، و همچنین برای همکاری با PLC های سری SLC 500 نیز مناسب است. این ماده به طور گسترده ای در سناریوهای کنترل اتوماسیون و کنترل حلقه بسته استفاده می شود.
| ساخت |
آلن بردلی |
| شماره مدل |
174467 |
| شماره سفارش |
174467 |
| کاتالوگ |
SLC 500 |
| کشور مبداء |
سوئیس |
| کد HS |
8538900000 |
| بعد |
14*14*6cm |
| وزن |
0.4 کیلوگرم |
ویژگی های محصول
Allen Bradley 1746-Nio4i با 2 کانال ورودی دیفرانسیل باعث می شود که توسط سوئیچ های DIP به جریان (4-20ma ، 0-20mA) یا ولتاژ (1-5 ولت ، 0-10 ولت) ، بدون کالیبره شود.
Allen Bradley 1746-Nio4i دارای 2 کانال خروجی فعلی است که 0-20mA (محدوده طبیعی) یا 0-21mA (بیش از حد) را در خود جای داده و غیر جدا شده است.
کانال های ورودی آلن بردلی 1746-NIO4I هر یک شامل یک فیلتر دیجیتال گاوسی مرتبه ششم با فرکانس برش 10 هرتز برای فیلتر کردن نویز سیگنال 50/0 هرتز از خطوط برق است. در 60Hz ، CMRR ≥105dB است ، NMRR ≥55dB است.
پس از یک تغییر ناگهانی در سیگنال ورودی ، آلن بردلی 1746-NIO4I به 95 ٪ از مقدار پایدار در 60 میلی ثانیه می رسد. پاسخ سیگنال خروجی سریعتر است (در 2.5 میلی ثانیه به 95 ٪ می رسد).
Allen Bradley 1746-Nio4i از ارتباطات در زمان واقعی با پردازنده SLC 500 پشتیبانی می کند ، با یک چرخه به روزرسانی داده 512 میکرون (تمام کانال های پردازش شده به صورت موازی). توابع مانند مقیاس بندی دامنه و تشخیص بیش از حد محدود می توانند برنامه ریزی شوند.
اصل کار محصول
جریان سیگنال آلن بردلی 1746-nio4i
ورودی: سیگنال های سنسور (به عنوان مثال ، جریان 4-20 میلی آمپر) از طریق پایانه ها به کانال متصل می شوند. نوع سیگنال (جریان/ولتاژ) از طریق سوئیچ های DIP پیکربندی می شود ، سپس از طریق تبدیل A/D به یک عدد صحیح 16 بیتی تبدیل و تبدیل می شود. نتیجه در جدول تصویر ورودی پردازنده ذخیره می شود (آدرس به عنوان مثال ، i: e.0 ، که در آن شماره شکاف است).
خروجی: پردازنده عدد صحیح 16 بیتی را از طریق جدول نقشه برداری خروجی ارسال می کند (آدرس به عنوان مثال ، o: e.0) ، که از طریق تبدیل D/A به محرک محرک (به عنوان مثال ، دریچه ها) به سیگنال های فعلی تبدیل می شوند.
یادداشت های پیکربندی آلن بردلی 1746-nio4i
تنظیمات سوئیچ DIP: سوئیچ 1 کانال ورودی 0 را کنترل می کند ، 2 کنترل کانال ورودی 1 (روشن = جریان ، خاموش = ولتاژ).
کد شناسه ماژول: برای شناسایی نوع ماژول 3201 را در طول پیکربندی وارد کنید.
سیم کشی: از کابل محافظ با سپر که در یک انتها استفاده می شود (ورودی متصل به شاسی ، خروجی متصل به بار) استفاده کنید و از اجرای موازی با کابل های ولتاژ بالا خودداری کنید.
پارامتر محصول
جزئیات زیر برای ماژول ترکیبی آنالوگ Allen Bradley 1746-Nio4i است.
| قسمت |
ورودی فعلی (به عنوان مثال ، 4-20ma) |
ورودی ولتاژ (به عنوان مثال ، 1-5 ولت) |
خروجی فعلی (به عنوان مثال ، 4-20ma) |
| وضوح |
16 بیتی |
16 بیتی |
14 بیتی |
| دامنه ورودی |
-20mA تا +20mA (عادی) -30mA تا +30mA (حداکثر) |
-10V تا +10V (عادی) 220 ولت (محافظت از ولتاژ) |
0-20mA (طبیعی) 0-21mA (بیش از حد) |
| امپدانس ورودی |
250 |
1 میلی متر |
0-500o |
| دقت (در دمای 25 درجه سانتیگراد) |
0.365 ± از مقیاس کامل |
0.284 ٪ از مقیاس کامل |
0.298 ٪ از مقیاس کامل |
| دقت (در دمای 0-60 درجه سانتیگراد) |
0.642 ٪ از مقیاس کامل |
0.504 ٪ از مقیاس کامل |
0.541 ٪ از مقیاس کامل |
| وضوح |
1.22070 μA/LSB |
305.176 μV/LSB |
2.56348 μA/LSB |
