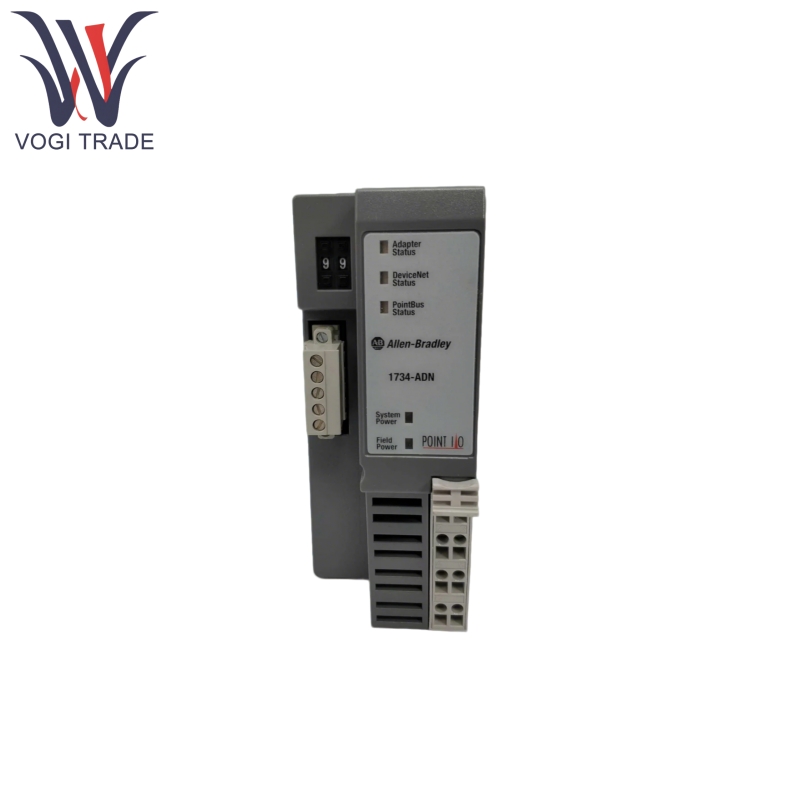

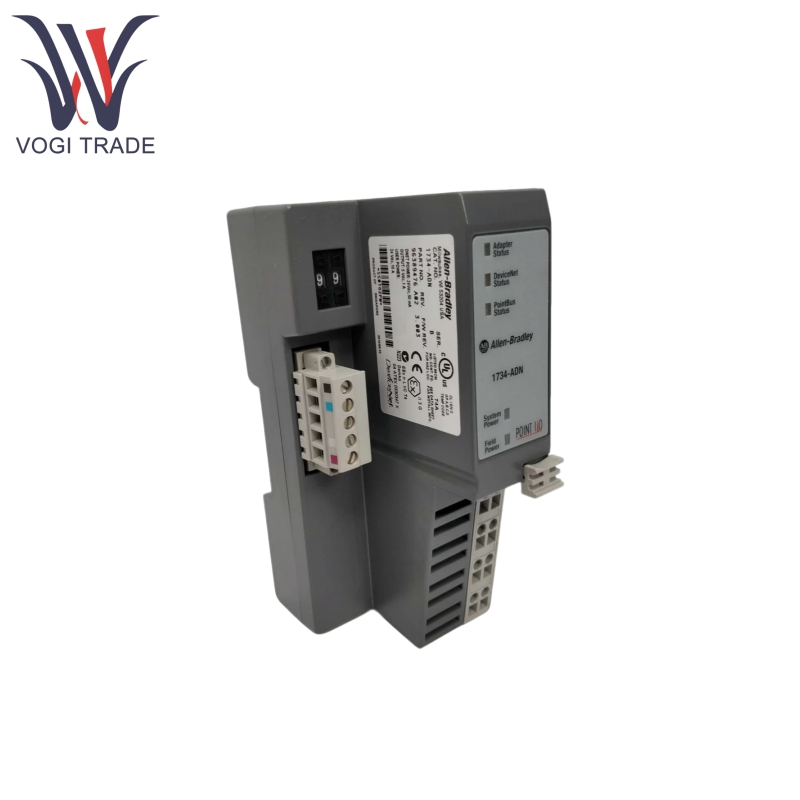

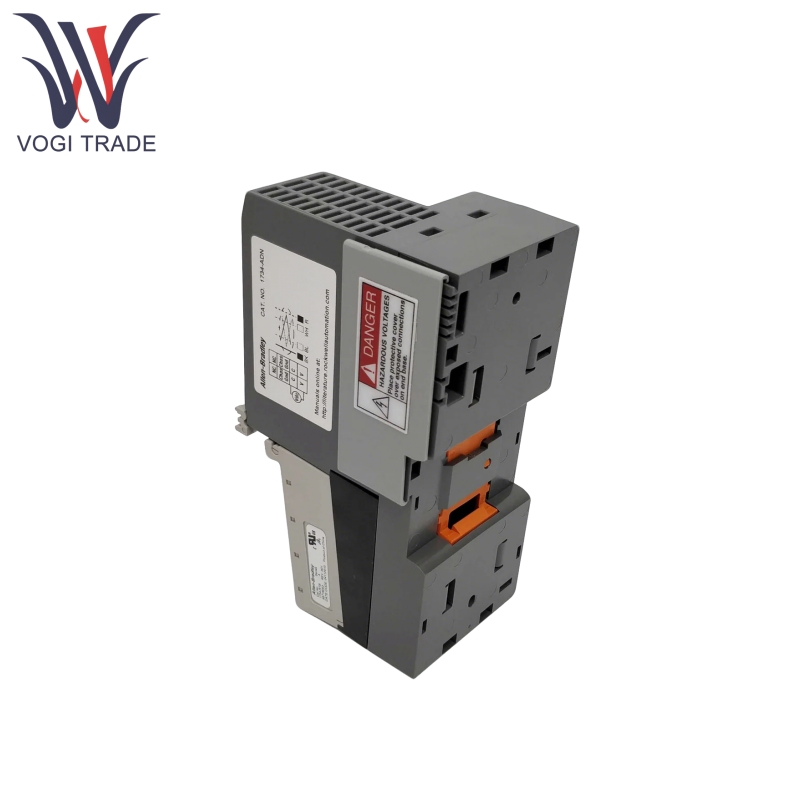

آلن بردلی 1734-ADN

ویژگی های محصول

Allen Bradley 1734-ADN به عنوان یک دستگاه برده در شبکه کارشناسی ارشد Devicenet عمل می کند ، و از طریق حالت های نظرسنجی ، استروب ، تغییر حالت و حالت های چرخه ای از ارتباط با دستگاه اصلی پشتیبانی می کند.

Allen Bradley 1734-ADN به عنوان یک دستگاه اصلی در صفحه پشتی PointBus فعالیت می کند و حداکثر 63 ماژول I/O را مدیریت می کند (حداکثر 62 در صورت فعال بودن عملکرد ADR) ، مسئول دستیابی به داده ها و صدور فرمان.

Allen Bradley 1734-ADN نیازی به پیکربندی دستی پارامترهای EDS ندارد ، به طور خودکار ماژول های پشت پرده را تشخیص می دهد ، آدرس ها را اختصاص می دهد ، لیست های اسکن را تولید می کند و داده های I/O (پشتیبانی از بایت ، کلمه ، کلمه دو کلمه یا نقشه برداری مرزهای ثابت) را ایجاد می کند و راه اندازی سریع سیستم را فعال می کند.

Allen Bradley 1734-ADN پس از فعال کردن آن از طریق RSNETWORX برای نرم افزار Devicenet ، می تواند به طور متوالی آدرس هایی را به ماژول های I/O Backplane اختصاص دهد (از ماژول نزدیک به آداپتور و افزایش).

Allen Bradley 1734-ADN از پیکربندی خودکار ماژول های جایگزینی پشتیبانی می کند (به شرط آنکه ماژول جایگزینی با کلید الکترونیکی ماژول اصلی مطابقت داشته باشد) و به طور خودکار پارامترهای پیکربندی ماژول اصلی را بارگیری می کند.

آلن بردلی 1734-ADN از شبکه Devicenet Autobaud (تشخیص خودکار نرخ Baud) پشتیبانی می کند ، سازگار با نرخ 125K ، 250K و 500K BAUD ، نرخ پیش فرض Baud برای صفحه Pointbus 1MBAUD است.

Allen Bradley 1734-ADN می تواند از طریق یک بافر حافظه داخلی ، به حافظه پنهان و حمل و نقل دست پیدا کند و از نقشه برداری مستقل از داده های ورودی (3 بافر) و داده های خروجی (1 بافر) پشتیبانی کند.

پس از برق ، آلن بردلی 1734-ADN به طور خودکار حافظه داخلی ، شاخص های وضعیت را برای اطمینان از عملکرد سخت افزار تشخیص می دهد.

Allen Bradley 1734-ADN جدول گره گسل شده ، جدول گره بیکار و جدول وضعیت گره را حفظ می کند و علل گسل ماژول را می توان از طریق نرم افزار RSNETWORX مشاهده کرد.

Allen Bradley 1734-ADN برای حفظ به روزرسانی های عملکردی ، از کد بوت و برنامه کاربردی از طریق ابزار ControlFlash پشتیبانی می کند.

اصل کار محصول

دستگاه اصلی Devicenet داده های خروجی را از طریق پیام های I/O به 1734-ADN ارسال می کند ، که در بافر خروجی داخلی ذخیره می شود.

1734-ADN ، که به عنوان یک دستگاه اصلی Pointbus عمل می کند ، داده های خروجی را به ماژول I/O مربوطه منتقل می کند.

ماژول I/O داده های ورودی جمع آوری شده را به 1734-ADN ارسال می کند ، که در بافر ورودی داخلی ذخیره می شود.

1734-ADN داده های ورودی را از طریق شبکه Devicenet به دستگاه اصلی باز می گرداند و یک حلقه داده را تکمیل می کند.

این می تواند به سرعت لیست های اسکن و نقشه های داده را با استفاده از حالت شروع خودکار ، مناسب برای سناریوهای پیکربندی پیش فرض تولید کند.

این پشتیبانی از پیکربندی آفلاین یا آنلاین پارامترهایی مانند نرخ BAUD ، آدرس ، لیست اسکن و کلید الکترونیکی با استفاده از RSNETWORX برای نرم افزار DevicEnet پشتیبانی می کند و از قوانین نقشه برداری داده های سفارشی پشتیبانی می کند.

پارامتر محصول

جزئیات زیر برای آداپتور آلن بردلی 1734-ADN است.
