ABE042 204-042-100-011

بررسی اجمالی محصول

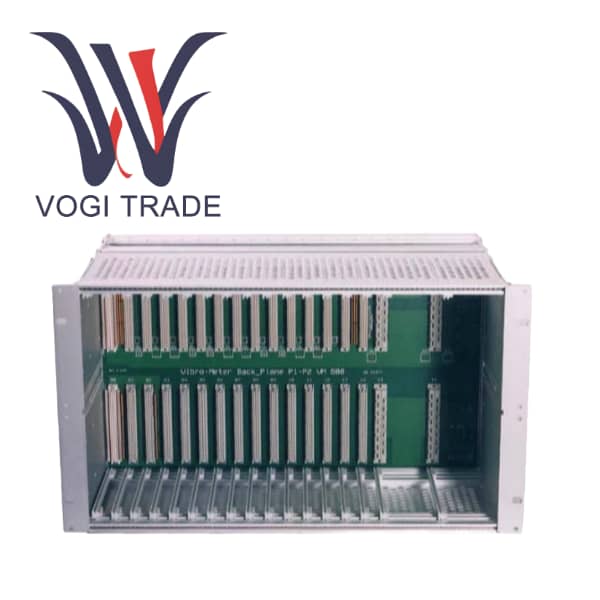

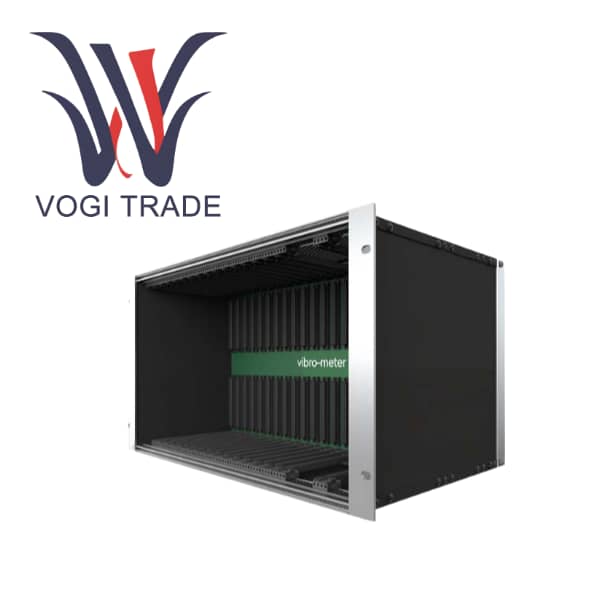

ABE042 204-042-100-011 یک شاسی صنعتی استاندارد 19 اینچی با ارتفاع 6U در سری Parker Meggitt VM600 است که به طور خاص برای حفاظت مکانیکی و برنامه های نظارت بر وضعیت تجهیزات مکانیکی دوار طراحی شده است. کد 204-042-100-011 در این مدل مطابق با پیکربندی استاندارد در جدول اطلاعات سفارش است:

204 رده شاسی سیستم VM600 را نشان می دهد.

نوع 042 به وضوح به عنوان ABE042 تعریف شده است. تفاوت اصلی بین ABE042 و ABE040 این است که براکت نصب در پشت شاسی قرار دارد که برای نصب در کابینت های کنترل با عمق محدود مناسب است.

100-011 معمولاً نسخه سخت افزاری اصلی را نشان می دهد. جزئیات خاص باید در ترکیب با کد سفارش کامل تأیید شود.

شاسی 204-042-100-011 خود یک پلت فرم پشتی منفعل است که برای قرار دادن و اتصال کارت های مختلف عملکردی VM600 (مانند کارت های پردازنده، کارت های ورودی/خروجی، کارت های رله و غیره) و برای دستیابی به ارتباطات داده با سرعت بالا و توزیع برق از طریق گذرگاه سیگنال اختصاصی و اختصاصی گذرگاه VME طراحی شده است. ABE042 یک دستگاه کار مستقل نیست، بلکه "اسکلت" و "سیستم عصبی مرکزی" کل سیستم نظارت VM600 است.

ویژگی های محصول

مدولار شدن و مقیاس پذیری بالا

کاربران می توانند انواع مختلف کارت های VM600 را با توجه به نیاز خود به طور انعطاف پذیر ترکیب کنند، مانند کارت های حفاظت مکانیکی MPC4، کارت های نظارت بر وضعیت CMC16، کارت های رله RLC16 و غیره، تا سیستمی از حفاظت ساده تک ماشینی تا نظارت چند واحدی پیچیده بسازند.

طراحی صنعتی با قابلیت اطمینان بالا

طراحی ساختار آلومینیومی محکم می تواند در برابر ضربه و لرزش مقاومت کند و آن را برای مکان های صنعتی خشن مناسب می کند.

گزینه‌های برق اضافی، منبع تغذیه «بدون خرابی» را در برنامه‌های حیاتی تضمین می‌کنند

مانیتورینگ منبع تغذیه یکپارچه بازخورد بلادرنگ در مورد وضعیت سلامت منبع تغذیه از طریق تماس خشک رله فراهم می کند.

یکپارچگی سیگنال بهینه شده

گذرگاه سیگنال آنالوگ اختصاصی backplane مستقیماً سیگنال اصلی سنسور را از کارت پیش پردازش به کارت ورودی/خروجی پشتی ارسال می‌کند و از تلفات تبدیل از طریق گذرگاه دیجیتال جلوگیری می‌کند و از صحت بالای سیگنال‌های لرزشی ضعیف اطمینان می‌دهد.

مهندسی و نگهداری راحت

معماری دوشاخه جلو و خروجی عقب دارای کارت‌های پردازشی است که از سمت جلو و بلوک‌های ترمینال ورودی/خروجی در قسمت عقب قرار گرفته‌اند. سیم کشی تمیز است و تعمیر و نگهداری راحت است

پانل های خالی باید پوشیده شوند، و شکاف های استفاده نشده را می توان با پانل های خالی استاندارد آب بندی کرد تا از محافظت EMI و مدیریت جریان هوا اطمینان حاصل شود.

پیش پیکربندی کارخانه می تواند یک سیستم کامل "plug and play" را فراهم کند و زمان راه اندازی در محل را به میزان قابل توجهی کاهش دهد.

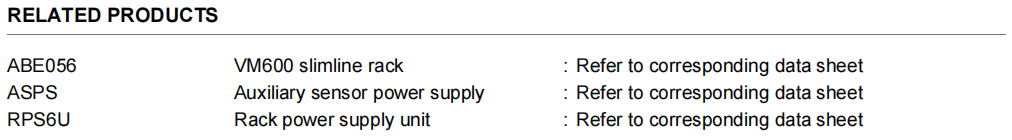

مقایسه محصولات مشابه ABE042 در مقابل ABE040 در مقابل ABE056
