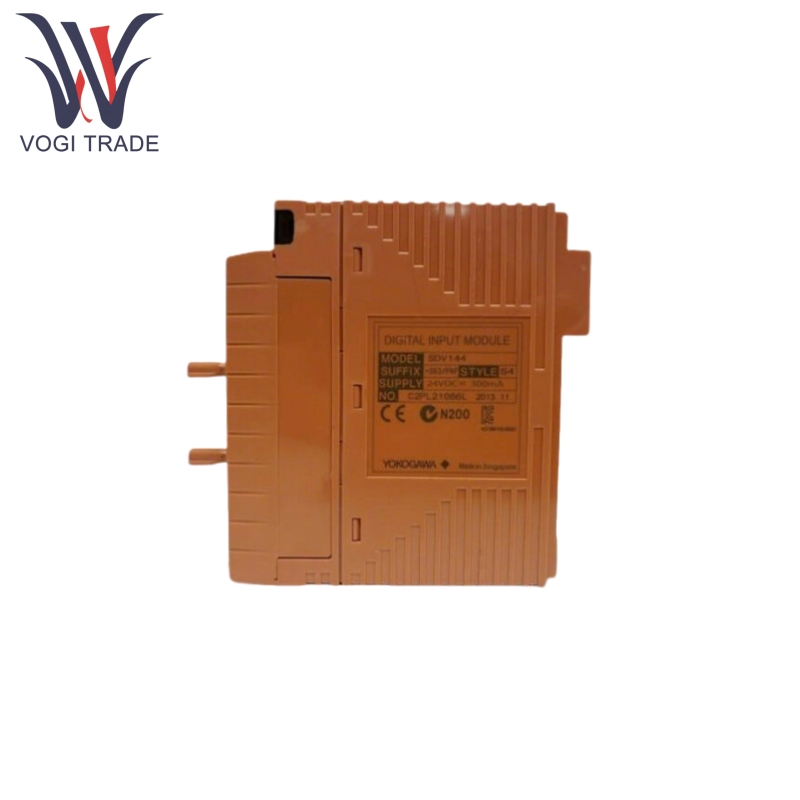

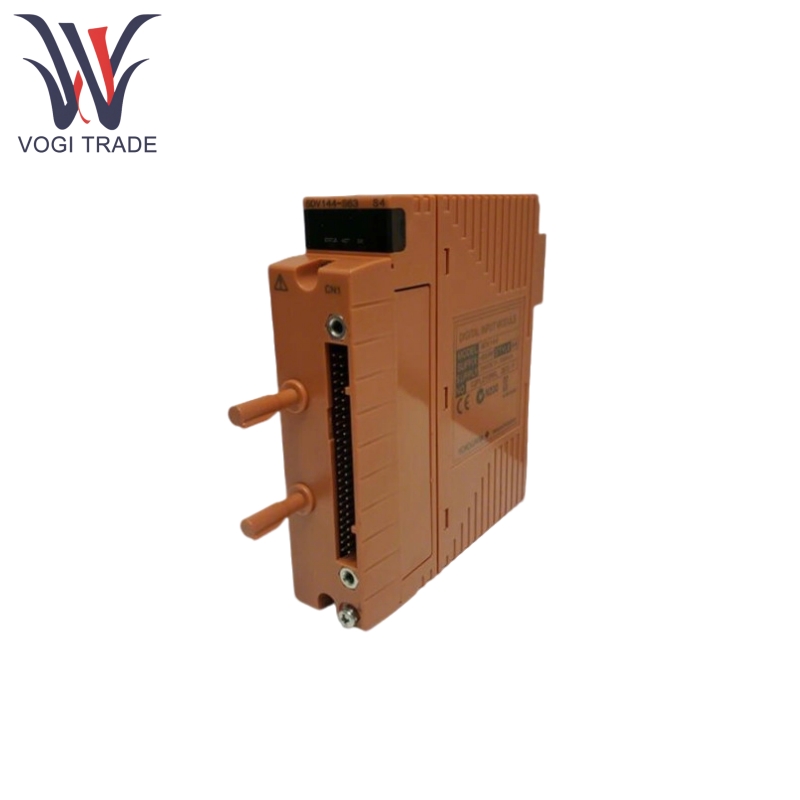

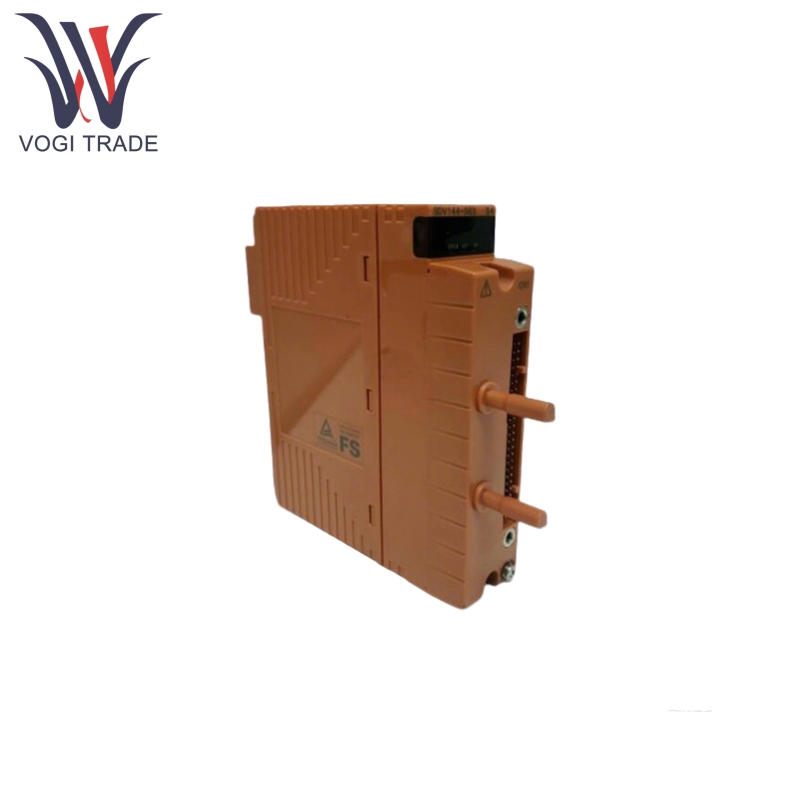

برند: یوکوگاواتوضیحات: ماژول ورودی دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنYokogawa SDV144-S63 عمدتاً برای دریافت سیگنال های تماس با ولتاژ بدون ولتاژ استفاده می شود و آنها را به سیگنال های دیجیتالی قابل تشخیص سیستم برای انتقال به واحد کنترل ایمنی تبدیل می کند.
| ساخت |
یوکوگاوا |
| شماره مدل |
SDV144 |
| شماره سفارش |
SDV144-S63 |
| کاتالوگ |
عیاشی |
| کشور مبداء |
ژاپن |
| کد HS |
9032900090 |
| بعد |
14*14*4cm |
| وزن |
0.6 کیلوگرم |
ویژگی های محصول
Yokogawa SDV144-S63 دارای ورودی های دیجیتالی 16 کانال با طراحی جداسازی سطح ماژول برای جلوگیری از تداخل سیگنال بین کانال است.
Yokogawa SDV144-S63 را می توان در حالت افزونگی دوگانه برای افزایش قابلیت اطمینان سیستم پیکربندی کرد و برای سناریوهای با امنیت بالا مناسب است.
Yokogawa SDV144-S63 با ISA Standard G3 مطابقت دارد و دارای دامنه دمای عملکرد -20 تا 70 درجه سانتیگراد است و سازگار با محیط های صنعتی با درجه حرارت بالا است.
Yokogawa SDV144-S63 می تواند به آداپتور رابط کابل سیگنال (کد پسوند "6") مجهز شود تا از اتصال کابل های سیگنال اختصاصی (به عنوان مثال AKB331) برای ساده سازی سیم کشی فیلد پشتیبانی کند.
Yokogawa SDV144-S63 را می توان با گزینه "/PRP" به صورت اختیاری کدگذاری کرد تا از سوء استفاده از ماژول از طریق مکانیسم ضد MIS در کابل سیگنال جلوگیری شود (کابل سیگنال با گزینه "/SDV144" لازم است).
Yokogawa SDV144-S63 از تشخیص گسل سیم کشی میدانی پشتیبانی می کند (با اجزای تشخیصی SCB100/SCB110):
SCB100: برای تشخیص گسل های مدار باز هنگام سیگنال به طور عادی "خاموش" است.
SCB110: برای تشخیص گسل های اتصال کوتاه هنگامی که سیگنال به طور عادی "روشن" است.
محصول با استفاده از اصل
Yokogawa SDV144-S63 می تواند سیگنال های تماس بدون ولتاژ تجهیزات میدانی را به سیگنال های دیجیتال تبدیل کند که توسط واحد کنترل ایمنی قابل پردازش است و منطق خاص کار به شرح زیر است:
پذیرش سیگنال: عملکرد تماس تجهیزات میدانی (روشن/خاموش) مقاومت مدار ورودی را تغییر می دهد (در ≤ 1kΩ ، خاموش 100 کیلو Ω) ، ماژول با تشخیص تغییر مقاومت حالت سیگنال را تشخیص می دهد.
تبدیل سیگنال: تغییر مقاومت به مقدار دیجیتال (0/1) تبدیل می شود ، که توسط مدار داخلی پردازش می شود و سپس از طریق کابل سیگنال به واحد کنترل ایمنی منتقل می شود.
افزونگی: در یک پیکربندی افزونگی دوگانه ، دو ماژول SDV144-S63 سیگنال ها را همزمان جمع می کنند و واحد کنترل ایمنی این دو سیگنال را با هم مقایسه می کند تا اطمینان حاصل شود که در صورت خرابی ماژول ، هیچ داده ای از دست نمی رود.
تشخیص گسل: در صورت لزوم تشخیص مدار باز یا کوتاه سیم کشی ، لازم است SCB100 (تشخیص مدار باز در هنگام خاموش کردن طبیعی) یا SCB110 (تشخیص مدار کوتاه هنگام طبیعی) به صورت سری بین تجهیزات میدانی و ماژول متصل شود و نتایج تشخیصی به همراه سیگنال بارگذاری می شود.
پارامتر محصول
موارد زیر پارامتر جزئیات Yokogawa SDV144-S63 است
| دسته پارامتری |
مشخصات خاص |
| تعداد کانال های ورودی |
16 کانال (جداسازی سطح ماژول) |
| نوع سیگنال ورودی |
سیگنال تماس بدون ولتاژ (مقاومت ≤ 1 kΩ در حالت ، مقاومت 100 kΩ در حالت خاموش) |
| جریان ورودی |
6 میلی آمپر ± 20 ٪ (با منبع تغذیه 24 ولت DC خارجی ، در 0 Ω ورودی) |
| رتبه تماس |
24 ولت DC (+20 ٪/-10 ٪) ، جریان 10 میلی آمپر |
| نیاز به منبع تغذیه خارجی |
24 ولت دی سی (20 ٪/-10 ٪) ، ظرفیت فعلی 200 میلی آمپر |
| ولتاژ ورودی حداکثر فوری |
30.0 در DC |
| زمان پاسخ ورودی |
حداکثر 40 میلی ثانیه |
| مقاومت در برابر ولتاژ |
2 کیلو ولت AC بین سیگنال ورودی و سیستم به مدت 1 دقیقه ، 16 خط ورودی به طور جمعی متصل است |
| مصرف فعلی |
حداکثر 290 کارشناسی ارشد (5 در DC) حداکثر 140 میلی آمپر (24 در DC) |
| اتصال خارجی |
کابل سیگنال اختصاصی (AKB331) ، آداپتور رابط کابل سیگنال |
