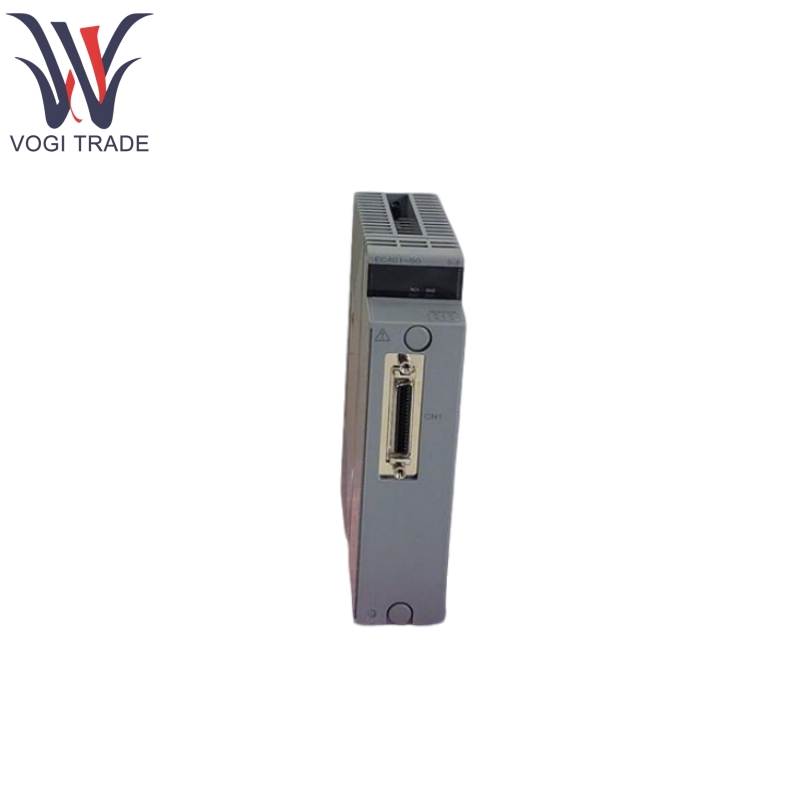

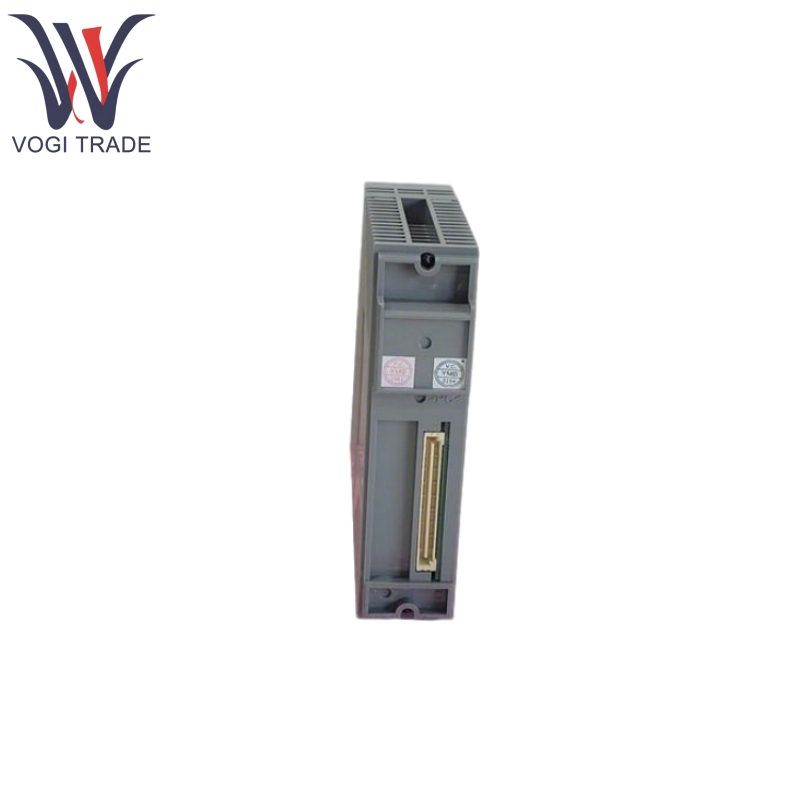

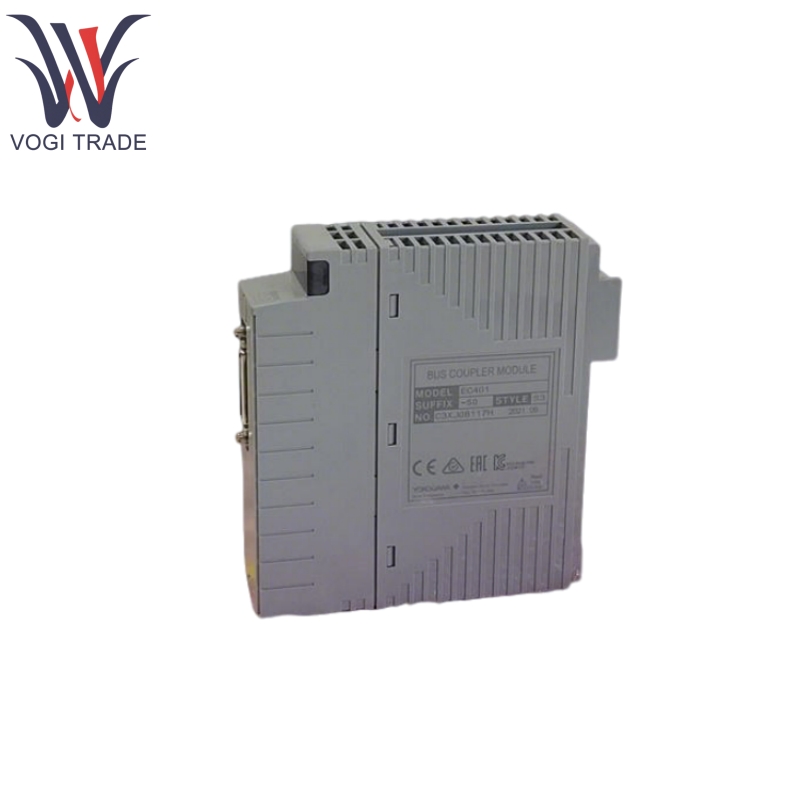

برند: یوکوگاواتوضیحات: ماژول کوپلر اتوبوس ESBشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنYokogawa EC401-50 یک ماژول ارتباطی است که واحد کنترل میدان را به هم وصل می کند و واحد گره برای اتوبوس ESB می تواند در واحد کنترل میدان برای FIO نصب شود (مانند AFV30 ، AFV3OD ، AFV40 ، AFV40D ، A2FV5OSA2FV50D ، A2FV70S ، A2FV70D). نصب دو ماژول در واحد کنترل فیلد برای FIO امکان نصب یک اتوبوس ESB دوتایی مجدد را فراهم می کند.
| ساخت |
یوکوگاوا |
| شماره مدل |
EC401-50 |
| شماره سفارش |
EC401-50 |
| کاتالوگ |
centum vp |
| کشور مبداء |
ژاپن |
| کد HS |
8543709990 |
| بعد |
16*16*6cm |
| وزن |
0.4 کیلوگرم |
ویژگی های محصول
عملکرد Yokogawa EC401-50 عملکرد رابط اتوبوس ESB است
Yokogawa EC401-50 تعداد واحدهای قابل اتصال حداکثر است. 9 واحد (*1)
Yokogawa EC401-50 سرعت انتقال 128 مگابیت در ثانیه است (انتقال داده ماژول I/O)
فاصله انتقال Yokogawa EC401-50 حداکثر است. 10 متر
Yokogawa EC401-50 مصرف فعلی 0.5 a است
محصول با استفاده از اصل
Yokogawa EC401-50 ارتباط داده های دو طرفه بین واحد کنترل میدان و واحد گره را از طریق پروتکل BUS ESB درک می کند و منطق اصلی کار آن به شرح زیر است:
ارتباط فیزیکی:
Yokogawa EC401-50 در شکاف تعیین شده (شکاف 7 یا 8) واحد کنترل میدان نصب شده و از طریق کابل اتوبوس ESB به واحد گره وصل شده است تا یک شبکه کنترل توزیع شده ایجاد شود.
انتقال داده ها:
Yokogawa EC401-50 داده های ماژول I/O را با سرعت 128 مگابیت بر ثانیه منتقل می کند ، از ارتباط موازی بین واحدهای گره چندگانه (حداکثر 9) پشتیبانی می کند ، و تعامل در زمان واقعی دستورات کنترل و داده های میدانی را تضمین می کند.
مکانیسم افزونگی:
در پیکربندی افزونگی دوگانه ، دو ماژول به دو اتوبوس مستقل ESB وصل می شوند و وقتی یک اتوبوس شکست بخورد ، به طور خودکار برای اطمینان از تداوم ارتباطات به اتوبوس دیگر تغییر می کند.
استاندارد سازی:
رعایت Yokogawa EC401-50 با مشخصات ارتباطی سیستم Yokogawa Centum VP هم افزایی را با سایر اجزای موجود در سیستم تضمین می کند.

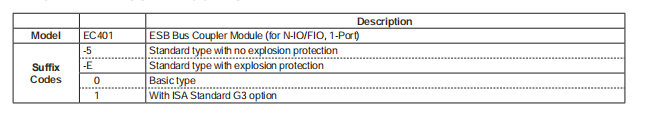

اطلاعات سفارش

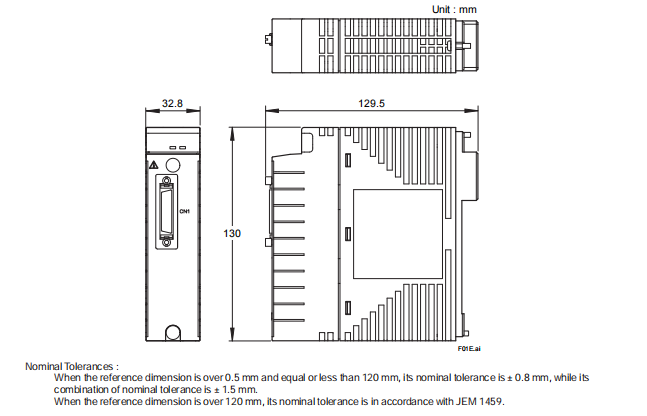

تصاویر زیر نقاشی جزئیات محصول و برگه داده های Yokogawa EC401-50 را نشان می دهد.
