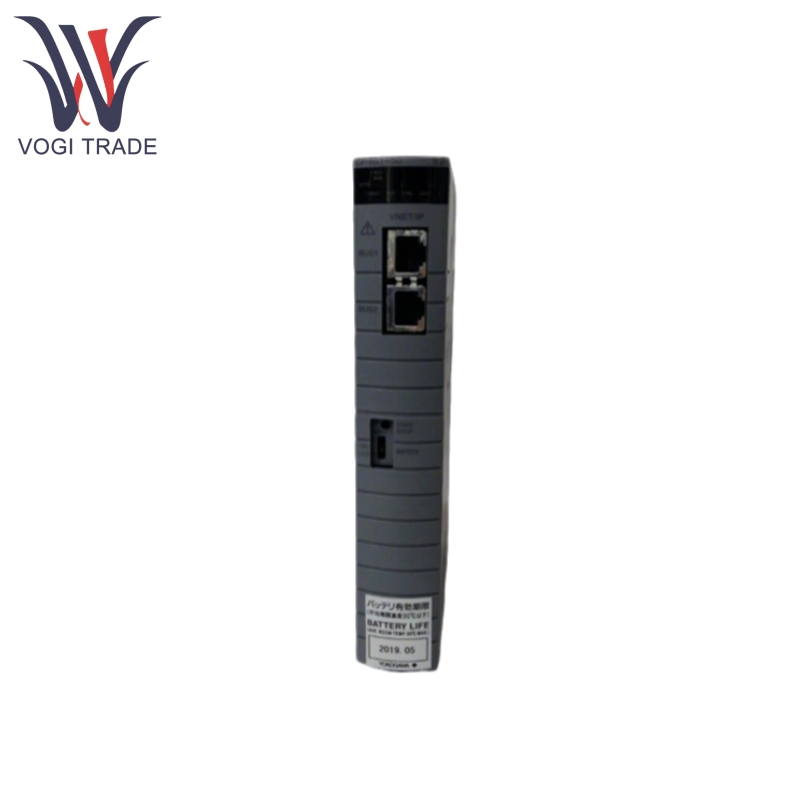

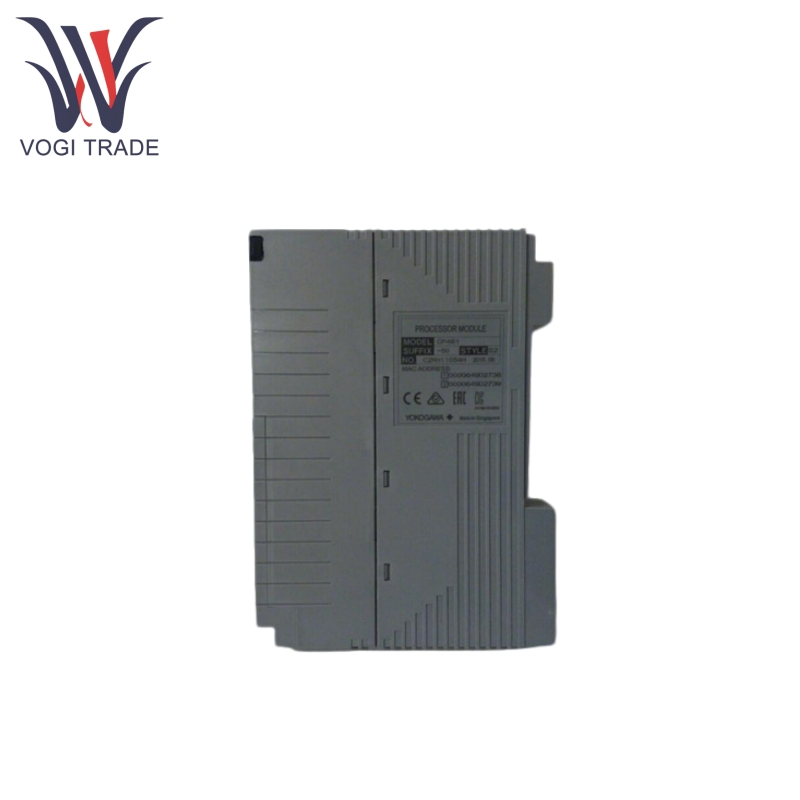

Yokogawa CP461-50

ویژگی های محصول

Yokogawa CP461-50 از پیکربندی دوگانه مجدد پشتیبانی می کند ، و به دو ماژول CP461 از همان مدل نیاز دارد تا از عملکرد سیستم بدون وقفه در صورت خرابی ماژول واحد اطمینان حاصل شود.

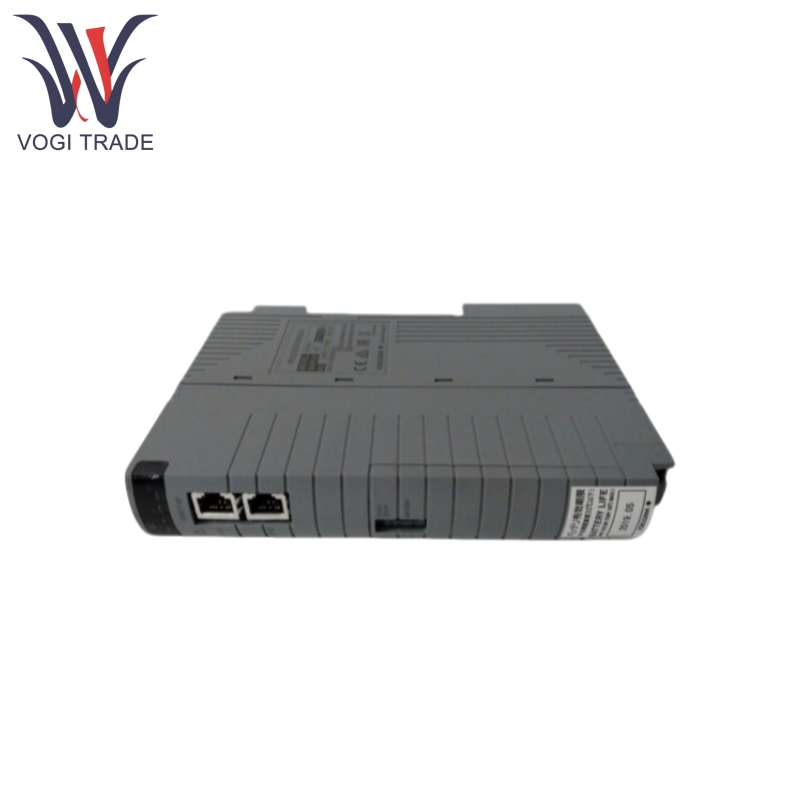

Yokogawa CP461-50 مجهز به رابط های دوتایی VNET/IP برای افزایش توانایی ضد مداخله و تداوم ارتباطات شبکه است.

حافظه اصلی Yokogawa CP461-50 توسط یک باتری پشتیبان تهیه می شود ، که می تواند تا 72 ساعت پس از قطع برق ، ذخیره سازی داده ها را حفظ کند و زمان شارژ باتری حداقل 48 ساعت است ، که باعث می شود تا هنگام بازیابی برق پس از قطع برق ، بازیابی سریع داده ها را تضمین می کند.

Yokogawa CP461-50 می تواند تا 13 واحد گره/FCU ، از جمله واحدهای گره اتوبوس ESB (ANB10) و واحدهای گره اتوبوس ESB نوری (ANB11) وصل شود و از گسترش کانال های I/O از طریق اتوبوس ESB (از جمله اتوبوس ESB نوری) پشتیبانی می کند.

Yokogawa CP461-50 مجهز به 2 خروجی تماس آماده (ترمینال NC ، C) است که در 30 ولت DC ، حداکثر 0.3A قرار دارند. وقتی FCU شکست خورد. این می تواند سیگنال های تماس با شکست FCU را خروجی کند ، وضعیت محیط کابینت (از طریق اتوبوس HK و اتوبوس ESB نوری) را کنترل کند ، و وضعیت عملکرد HKU و هشدارهای سیستم را در او (رابط انسانی انسان) نمایش دهد.

محصول با استفاده از اصل

Yokogawa CP461-50 سیگنال های I/O را از واحد گره انبساط دریافت می کند ، برنامه کنترل ذخیره شده در حافظه را اجرا می کند (پشتیبانی از 72 ساعت پشتیبان گیری از باتری پس از قطع برق) و دستورات کنترل را به دستگاه های میدانی منتقل می کند.

در پیکربندی اضافی دوگانه ، Yokogawa CP461-50 به صورت همزمان عمل می کند و در صورت خرابی ماژول منفرد ، به طور خودکار تغییر می کند و از کنترل بی وقفه اطمینان می دهد.

Yokogawa CP461-50 می تواند از طریق رابط کاربری VNET/IP دوگانه با سیستم لایه بالایی ارتباط برقرار کند و با واحد گره انبساط از طریق اتوبوس ESB (از جمله اتوبوس ESB نوری) در تعامل باشد تا بتواند کنترل توزیع شده را تحقق بخشد.

Yokogawa CP461-50 می تواند بازخورد در زمان واقعی از وضعیت عملکرد FCU را از طریق خروجی تماس آماده ارائه دهد و در صورت خرابی ، تماس را برای قطع ارتباط ایجاد کند و رابط HKU اختیاری برای گسترش نظارت بر محیط و عملکرد زنگ خطر ایجاد کند.
