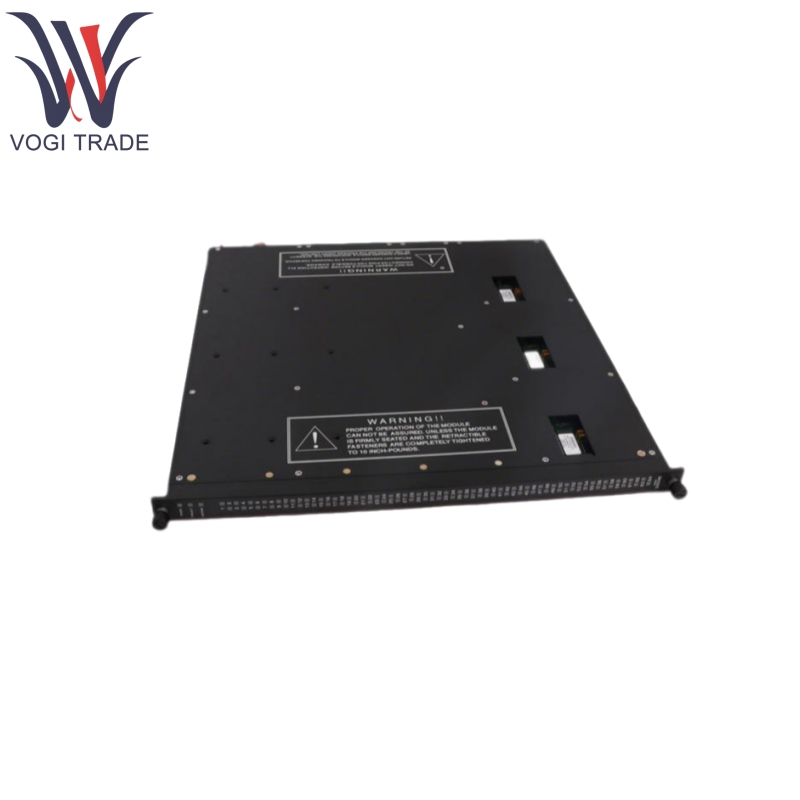

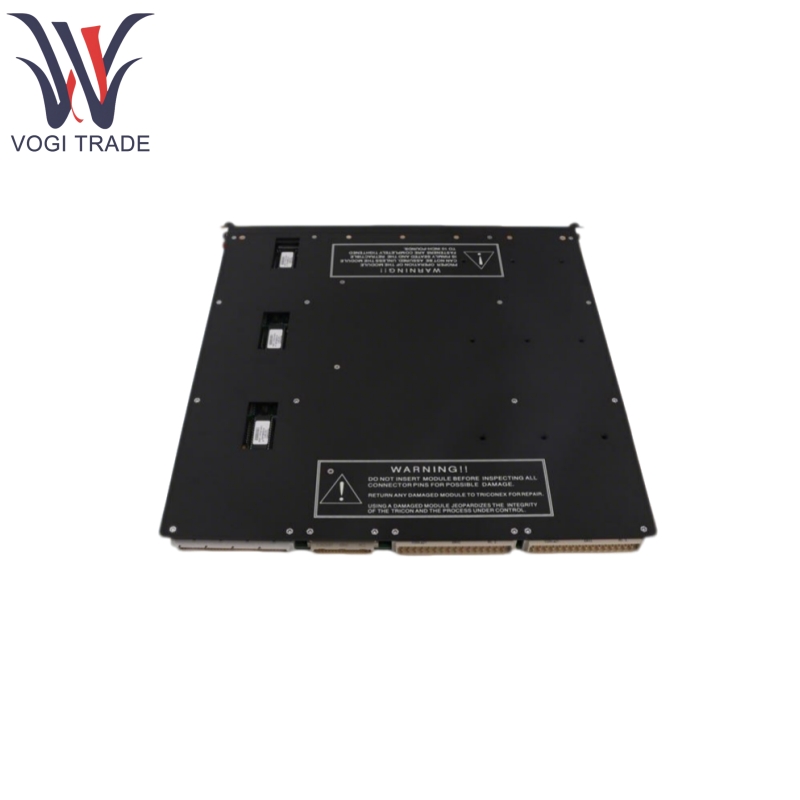

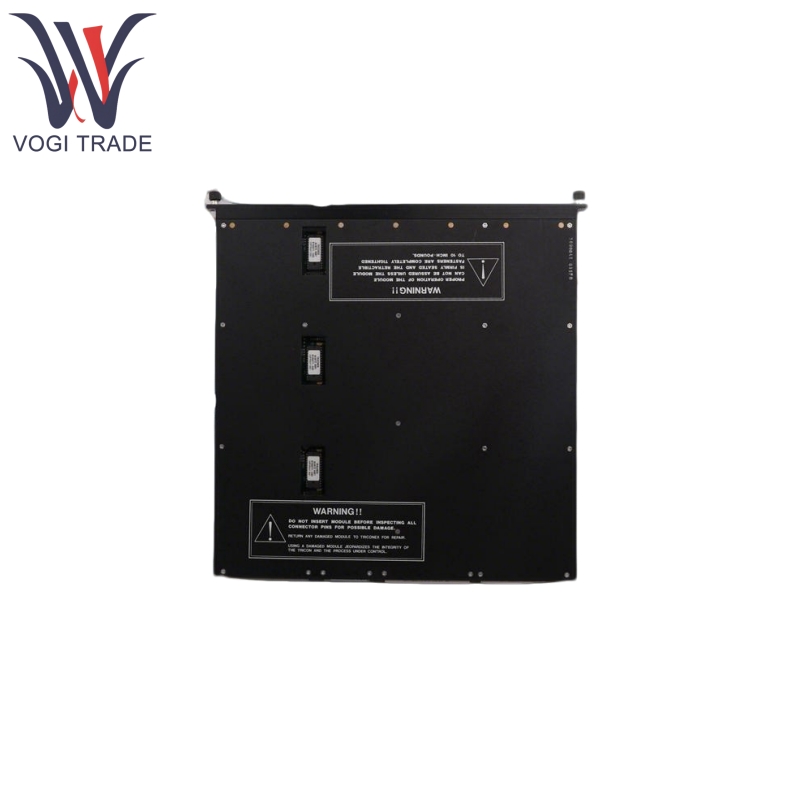

Triconex 3504e

ویژگی های محصول

Triconex 3504E هر کانال مجهز به یک ریز پردازنده است که نقاط ورودی را اسکن می کند ، داده ها را کامپایل می کند و آن را به پردازنده اصلی منتقل می کند ، جایی که داده های ورودی برای یکپارچگی رای داده می شود.

Triconex 3504E از تشخیص کامل و مداوم برای هر کانال پشتیبانی می کند ، در صورت خرابی کانال ، شاخص های گسل و آلارم شاسی را فعال می کند.

ماژول های آماده به کار داغ با یک پانل خاتمه خارجی جداگانه (ETP) پشتیبانی می شوند و ماژول های Triconex 3504E از نظر مکانیکی برای جلوگیری از خطاهای نصب در شاسی کلید هستند.

کانال Triconex 3504E قادر به تهویه سیگنال مستقل بین میدان و Tricon است و این امکان را می دهد تا با محیط های مختلف سیگنالینگ میدانی سازگار شود.

پارامترهای محصول

پیکربندی کانال: 32+32 کانال (کل 64 امتیاز) ، Triconex 3504E از طراحی غیر معمول پشتیبانی می کند ، هر کانال به طور مستقل جدا می شود.

نوع سیگنال: ورودی دیجیتال 24 ولت DC ، Triconex 3504E سازگار با تماس خشک یا سیگنال های فعال (مانند سوئیچ ها ، سیگنال های وضعیت سنسور).

ویژگی های ورودی: Triconex 3504E از نظارت سیم (LB) و Circuit Circuit (SC) پشتیبانی می کند (ویژگی اختیاری ، که توسط ماژول KF تحقق یافته است).

زمان پاسخ: معمولی <1ms (تأخیر انتقال سیگنال از میدان به کنترلر).

دمای کار: -40 درجه سانتیگراد تا +70 درجه سانتیگراد (طراحی درجه حرارت گسترده درجه صنعتی).

کلاس حفاظت: IP20 (برای نصب در یک کابینت بسته مطابق DIN EN 50022).

لرزش و شوک: لرزش 5G در محدوده 10-500 هرتز ؛ شوک اوج 15 گرم (پالس نیمه سینه 11ms).

برنامه های کاربردی محصول

زمینه اتوماسیون صنعتی:

Triconex 3504e با چگالی بالا ورودی دیجیتال می تواند برای نظارت و کنترل تجهیزات کارخانه و خطوط تولید ، اتصال سنسورها و محرک ها و پردازش انواع سیگنال های دیجیتال برای اطمینان از عملکرد پایدار فرآیند تولید استفاده شود. در کارخانه های تولید خودرو ، می تواند وضعیت در حال اجرا تجهیزات مختلف را در خط تولید در زمان واقعی مانند بازخورد موقعیت اسلحه ربات ، سیگنال های شروع تجهیزات و غیره نظارت کند. در تولید ماشین آلات پلاستیک ، سیگنال های تعویض تجهیزات را جمع آوری و پردازش می کند و کنترل اتوماسیون را تحقق می بخشد.

سیستم قدرت:

در نیروگاه ها و سایر امکانات قدرت ، از ماژول ورودی دیجیتال با چگالی بالا Triconex 3504E برای نظارت بر وضعیت دستگاه های مختلف استفاده می شود. به عنوان مثال ، این وضعیت شکن ژنراتور ، موقعیت تغییر دهنده شیر ترانسفورماتور و سیگنال های عمل از انواع دستگاه های حفاظت و غیره را کنترل می کند.

صنعت پتروشیمی:

ماژول ورودی دیجیتال با تراکم بالا Triconex 3504E نقش مهمی در استخراج نفت ، پالایش و تولید شیمیایی دارد. این می تواند برای نظارت بر سیستم های توقف اضطراری (ESD) ، سیستم های تشخیص آتش سوزی و گاز ، سیستم های مدیریت مشعل ، سیستم های کنترل توربین ، سیستم های کنترل فرآیند و غیره مورد استفاده قرار گیرد. در محل استخراج نفت و گاز ، وضعیت سوئیچینگ انواع مختلف دریچه ها ، عملکرد پمپ ها و غیره را کنترل می کند.

صنعت حمل و نقل:

در حمل و نقل ریلی ، از ماژول ورودی دیجیتال با چگالی بالا Triconex 3504E برای نظارت بر وضعیت تجهیزات موجود در سیستم سیگنال ریلی ، مانند موقعیت مشارکت ، وضعیت لامپ های سیگنال و غیره استفاده می شود تا از عملکرد ایمن قطار اطمینان حاصل شود. در سیستم حمل و نقل خودکار کارخانه تولید خودرو ، از آن برای نظارت بر وضعیت عملکرد تجهیزات انتقال مواد استفاده می شود.

سناریوی انزوا سیگنال منطقه خطرناک:

Triconex 3504E با چگالی ورودی دیجیتال با چگالی بالا می تواند در مناطق خطرناک ، مانند مناطق تولید خطرناک پتروشیمی ، سایت های معدن گاز طبیعی و غیره ، استفاده شود تا با اطمینان و قابل اعتماد جمع آوری و سیگنالها را در این محیط ها که در آن گازهای قابل اشتعال و مواد منفجره وجود دارد ، وجود داشته باشد ، از تجهیزات ایمنی استفاده می شود و با استفاده از کانال های ایمنی به دلیل خرابی های الکتریکی ، اجتناب می شود. تجهیزات و برخی از مدل ها مطابق با استانداردهای مربوط به انفجار مربوطه هستند.
