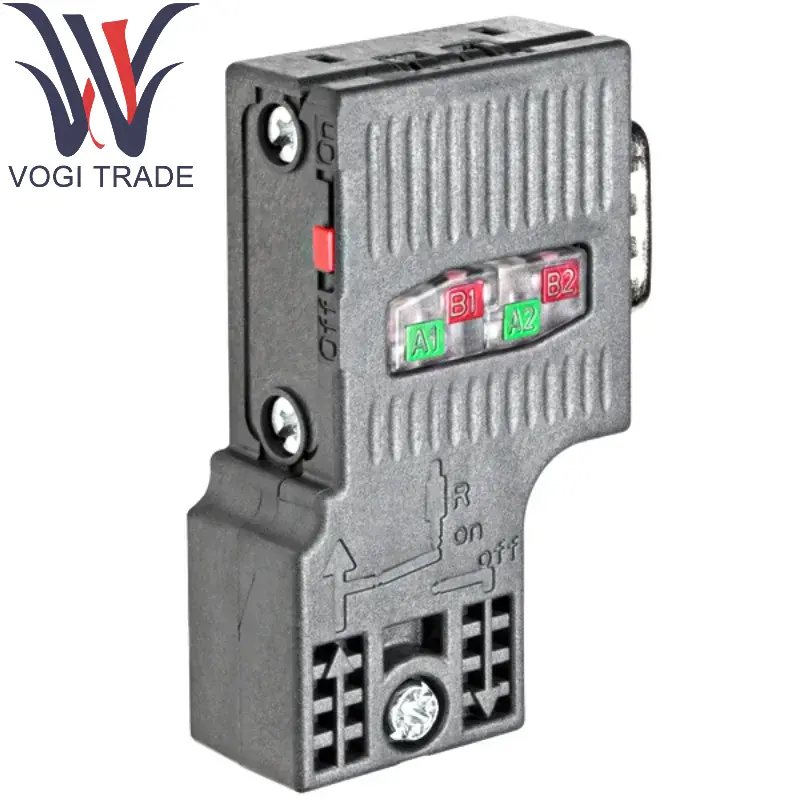

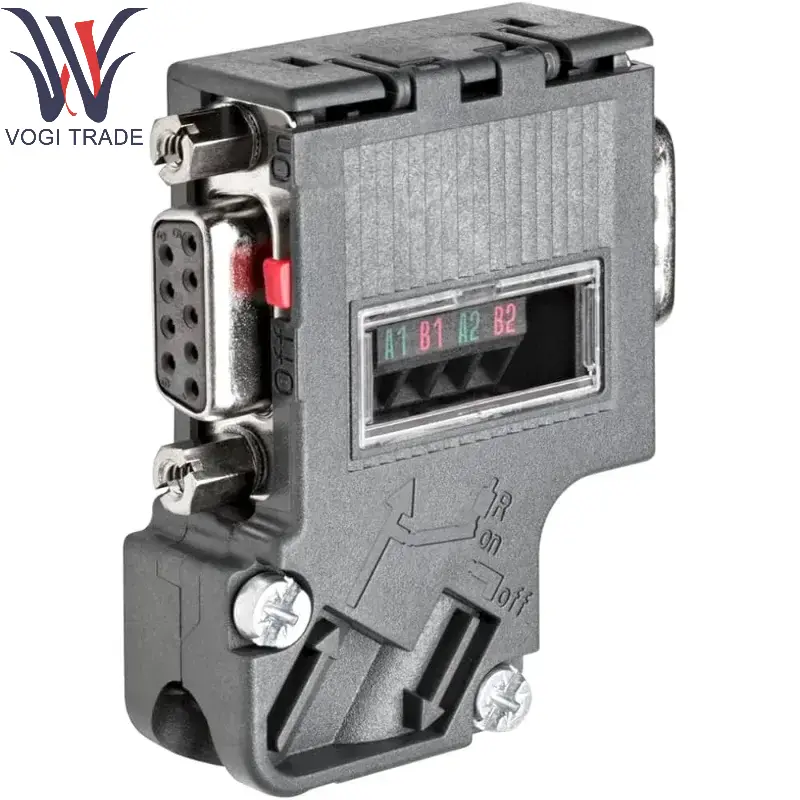

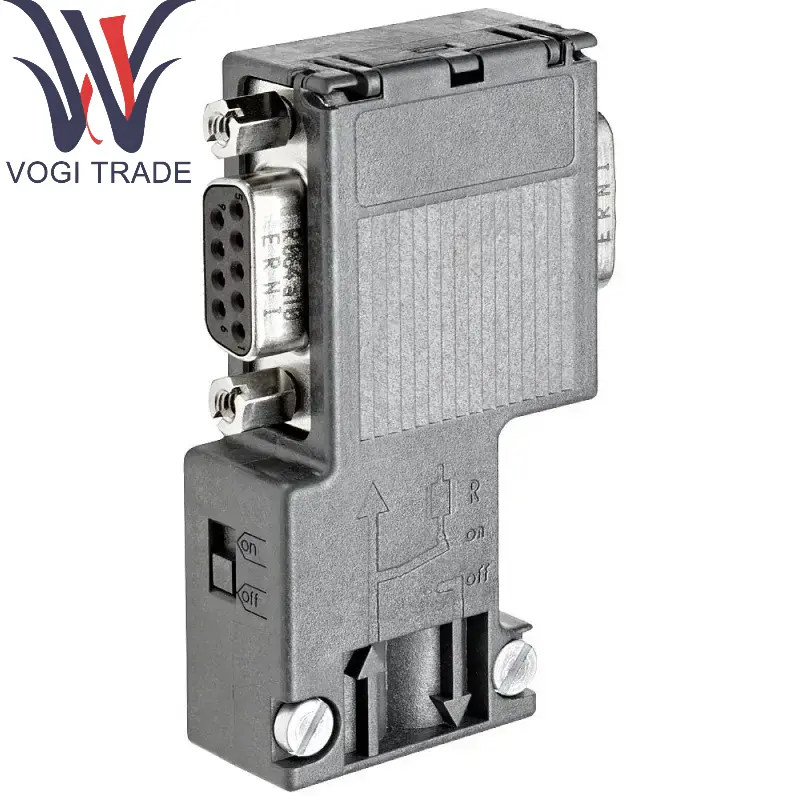

مارک: زیمنستوضیحات: اتصال اتوبوس RS485شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1مدت پرداخت: t/tبندر حمل و نقل: شنژنزیمنس 6ES7972-0BB42-0XA0 SIMATIC DP ، اتصال اتصال برای Profibus تا 12 mbit/s با خروجی کابل شیب دار ، 15.8x 54x 39.5 میلی متر (WXHXD) ، خاتمه دادن مقاومت با عملکرد جداگانه ، با گیرنده PG
| ساخت |
زیمنس |
| شماره مدل |
6ES7972-0BB42-0XA0 |
| کاتالوگ |
DP Simatic |
| کشور مبداء |
آلمان |
| کد HS |
8538900000 |
| بعد |
1.58 سانتی متر × 5.4cm × 3.95 سانتی متر |
| ابعاد بسته بندی |
3.58 سانتی متر × 7.4cm × 5.95 سانتی متر |
| وزن |
0.034 کیلوگرم |
توضیح محصول
نوع: کانکتور اتوبوس
طراحی:
خروجی کابل 90 درجه: باعث صرفه جویی در فضا می شود و برای نصب جمع و جور مناسب است.
درگاه برنامه نویسی یکپارچه (پورت PG): زیمنس 6ES7972-0BB42-0XA0 اجازه می دهد تا دستگاه های برنامه نویسی بدون متوقف کردن دستگاه متصل شوند ، که برای اشکال زدایی و نگهداری مناسب است.
هدف: زیمنس 6ES7972-0BB42-0XA0 برای اتصال کابل ها و دستگاه های شبکه DP Profibus استفاده می شود.
جزئیات محصول
پارامترهای فنی
مشخصات ویژگی
رابط نوع Profibus DP (رابط زیر D 9 پین)
زاویه خروجی کابل 90 درجه آرنج
نرخ انتقال داده از 9.6 کیلوبیت بر ثانیه 12 مگابیت در ثانیه پشتیبانی می کند
مقاومت خاتمه را می توان با سوئیچ فعال کرد
کلاس حفاظت IP20 (استفاده داخلی)
سازگاری با Profibus IEC 61158/en 50170 مطابقت دارد
دمای کار -20 درجه سانتیگراد ~ +60 درجه سانتیگراد
خصوصیات جسمی
رنگ: معمولاً سیاه یا خاکستری تیره.
مواد: محفظه پلاستیکی مقاوم به شعله ، لایه محافظ فلزی.
خصوصیات الکتریکی
حداکثر جریان: 500 میلی آمپر.
مناطق کاربردی
اتوماسیون صنعتی:
رابط DP Profibus برای اتصال SIMATIC S7-300/400/1500 PLC.
اتصال شبکه برای ET 200 ماژول های I/O توزیع شده ، مبدل های فرکانس ، HMI و سایر دستگاه ها.
سناریوهای کلیدی:
خطوط تولیدی که نیاز به برنامه نویسی یا تشخیص آنلاین دارند.
نصب کابینت برقی محدود به فضا.
نصب و استفاده از دستورالعمل ها
روش سیم کشی:
کابل PROFIBUS را از طریق رابط زیر D 9 پین وصل کنید.
مقاومت ترمینال باید برای تجهیزات ترمینال فعال شود (سوئیچ روی "روشن" تنظیم شده است).
توجه:
مقاومت ترمینال باید در هر دو انتهای شبکه استفاده شود.
از شعاع خمش کابل که خیلی کوچک است خودداری کنید.
مزایا و ویژگی ها
قابلیت اطمینان: طراحی اصلی زیمنس برای اطمینان از ثبات شبکه Profibus.
راحتی: بندر PG یکپارچه از راه اندازی سریع پشتیبانی می کند و خرابی را کاهش می دهد.
سازگاری: به طور گسترده از دستگاه های زیمنس و شخص ثالث Profibus پشتیبانی می کند.
