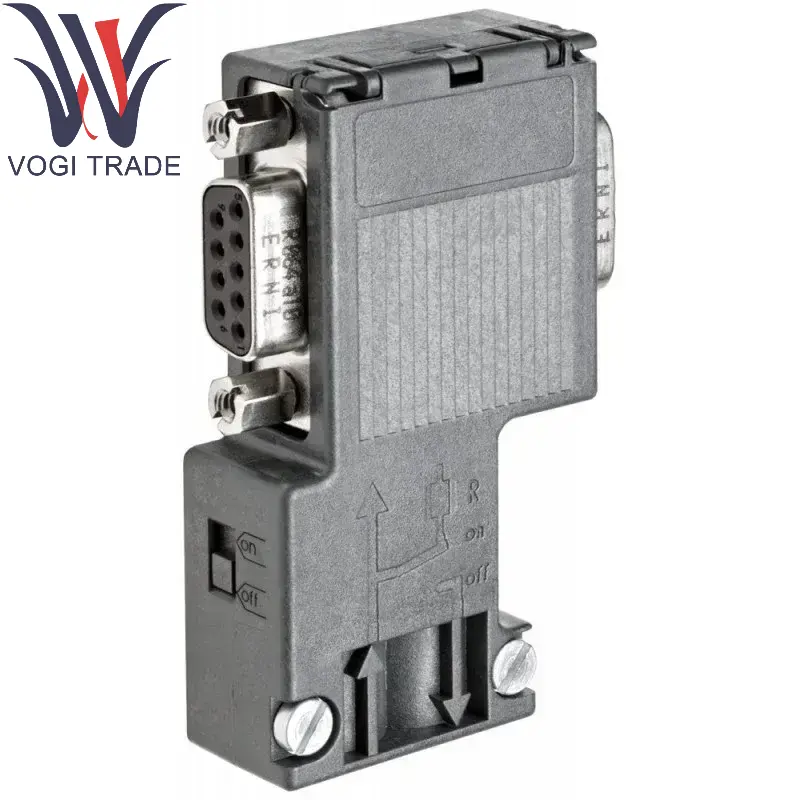

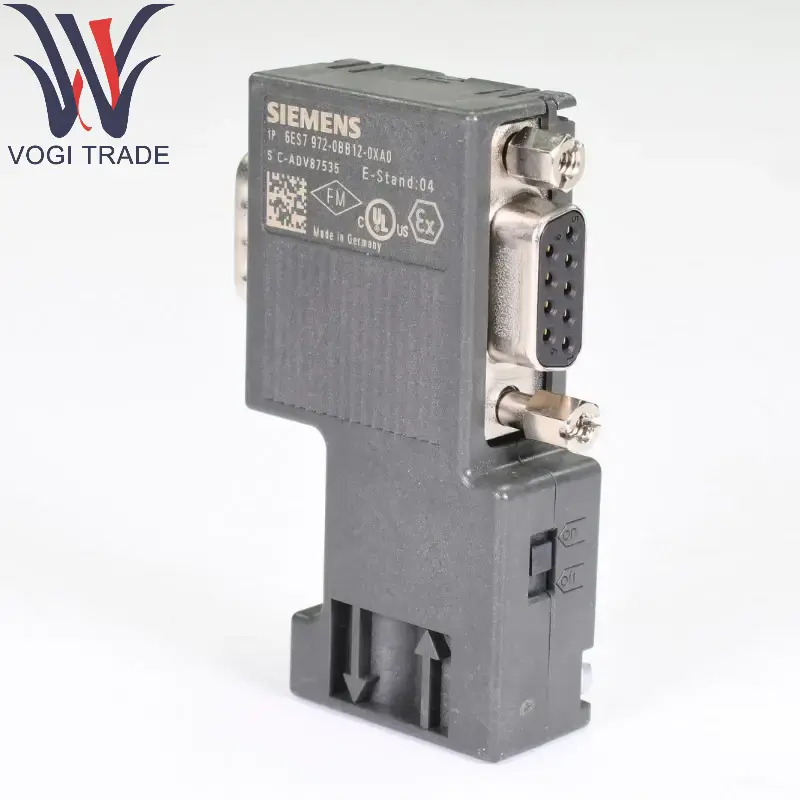

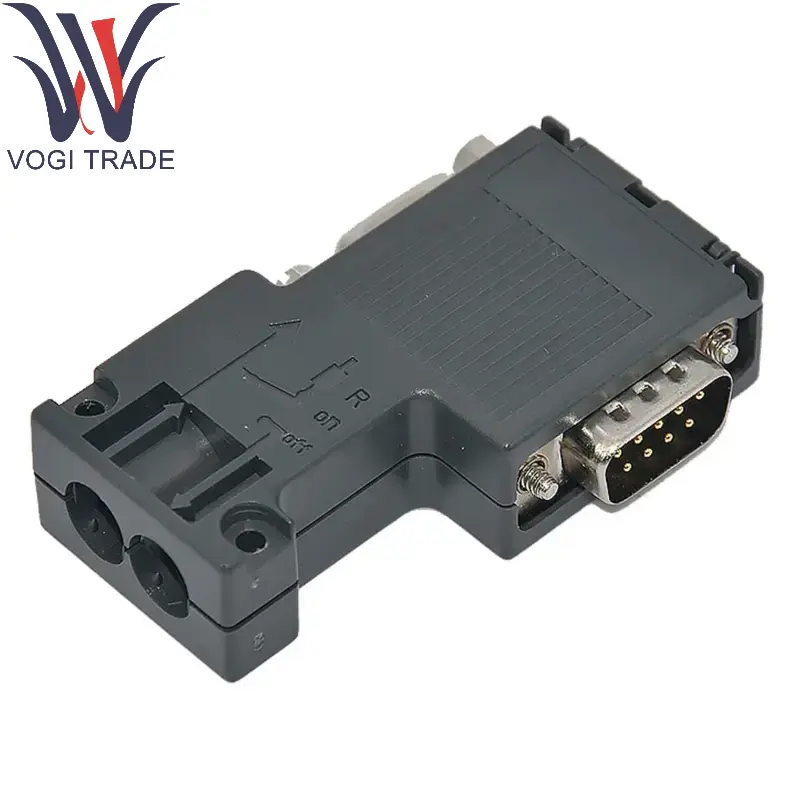

مارک: زیمنستوضیحات: اتصال اتوبوس RS485شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1مدت پرداخت: t/tبندر حمل و نقل: شنژنزیمنس 6ES7972-0BB12-0XA0 SIMATIC DP ، اتصال اتصال برای PROFIBUS تا 12 مگابیت در ثانیه 90 ° خروجی کابل ، 15.8x 64x 35.6 میلی متر (WXHXD) ، پایان دادن به مقاومت با عملکرد جداکننده ، با گیرنده PG.
| ساخت |
زیمنس |
| شماره مدل |
6ES7972-0BB12-0XA0 |
| کاتالوگ |
DP Simatic |
| کشور مبداء |
آلمان |
| کد HS |
8538900000 |
| بعد |
1.58 سانتی متر × 6.4 سانتی متر × 3.56 سانتی متر |
| ابعاد بسته بندی |
3.58 سانتی متر × 8.4cm × 5.56 سانتی متر |
| وزن |
0.045 کیلوگرم |
پارامترهای فنی
نوع رابط:
رابط زیر D 9 پین (زن) ، برای اتصال دستگاه های DP Profibus استفاده می شود.
زیمنس 6ES7972-0BB12-0XA0 رابط برنامه نویسی اضافی (رابط PG/OP) را برای راه اندازی و نگهداری آسان ارائه می دهد.
خصوصیات الکتریکی:
زیمنس 6ES7972-0BB12-0XA0 از پروتکل DP Profibus با حداکثر سرعت انتقال 12 مگابیت در ثانیه پشتیبانی می کند.
بدون مقاومت ترمینال: مقاومت ترمینال باید به صورت دستی پیکربندی شود (تنظیم شده توسط سوئیچ در اتصال اتوبوس).
خصوصیات مکانیکی:
جهت خروجی کابل: عمودی (خروجی 90 درجه).
سطح حفاظت: IP20 ، مناسب برای نصب در کابینت های کنترل صنعتی.
کابل اتصال: از جفت پیچ خورده ProfiBus محافظت می کند (مانند زیمنس 6XV1830-0EH10).
سازگاری:
قابل استفاده در دستگاه های DP Profibus مانند SIMATIC S7-300/400 و ET 200 Series.
جزئیات محصول
ویژگی های طراحی:
طراحی پلاگین برای نصب و تعویض سریع.
مسکن شفاف امکان بازرسی بصری از وضعیت اتصال را فراهم می کند.
زیمنس 6ES7972-0BB12-0XA0 عملکرد قفل پیچ را برای اطمینان از اتصال ایمن فراهم می کند.
پیکربندی مقاومت ترمینال:
اگر کانکتور در هر دو انتهای اتوبوس قرار داشته باشد ، مقاومت ترمینال باید توسط یک مقاومت ترمینال خارجی (مانند 6ES7972-0BA12-0XA0) یا سوئیچ دستی فعال شود.
مناطق کاربردی
اتوماسیون صنعتی:
زیمنس 6ES7972-0BB12-0XA0 برای اتصال PLC (مانند S7-300/400) ، I/O (ET 200) و سایر دستگاه ها به شبکه DP Profibus توزیع شده است.
کنترل خط تولید:
ساخت سیستم های کنترل توزیع شده در صنایعی مانند تولید خودرو و فرآوری مواد غذایی.
اشکال زدایی دستگاه:
زیمنس 6ES7972-0BB12-0XA0 از طریق رابط برنامه نویسی (رابط PG) برای تشخیص آنلاین یا بارگیری برنامه به یک برنامه نویس (مانند PG/PC) متصل شوید.
اتوماسیون ساختمان:
در شبکه ارتباطی سیستم کنترل ساختمان ادغام شوید.
