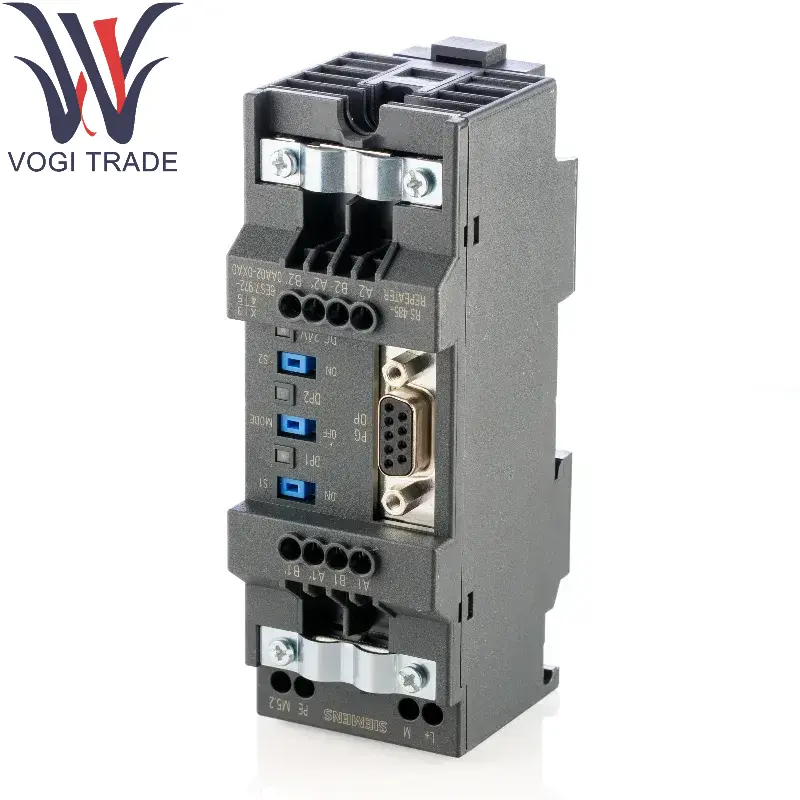

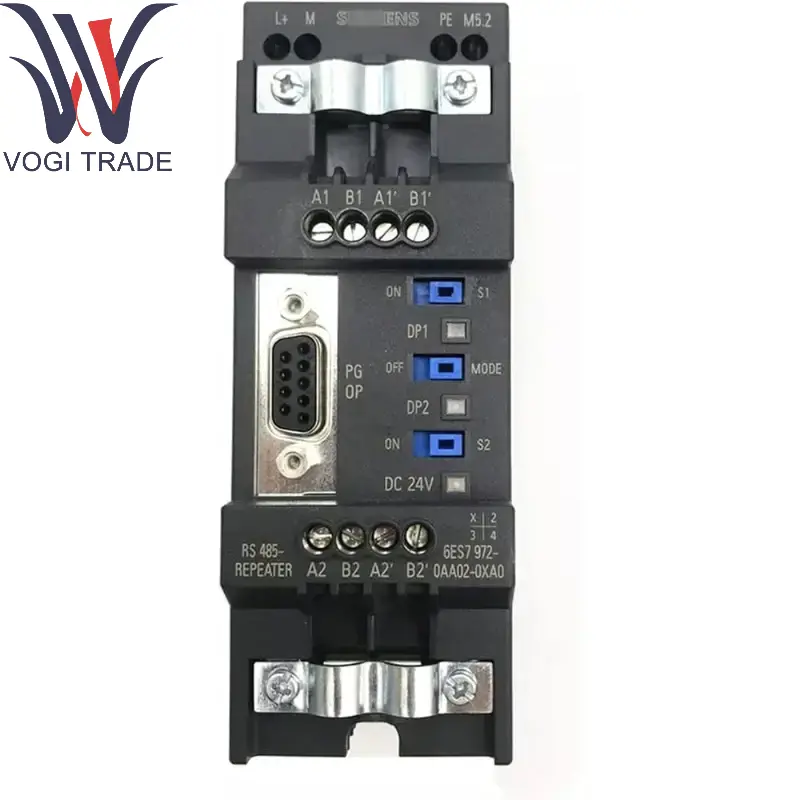

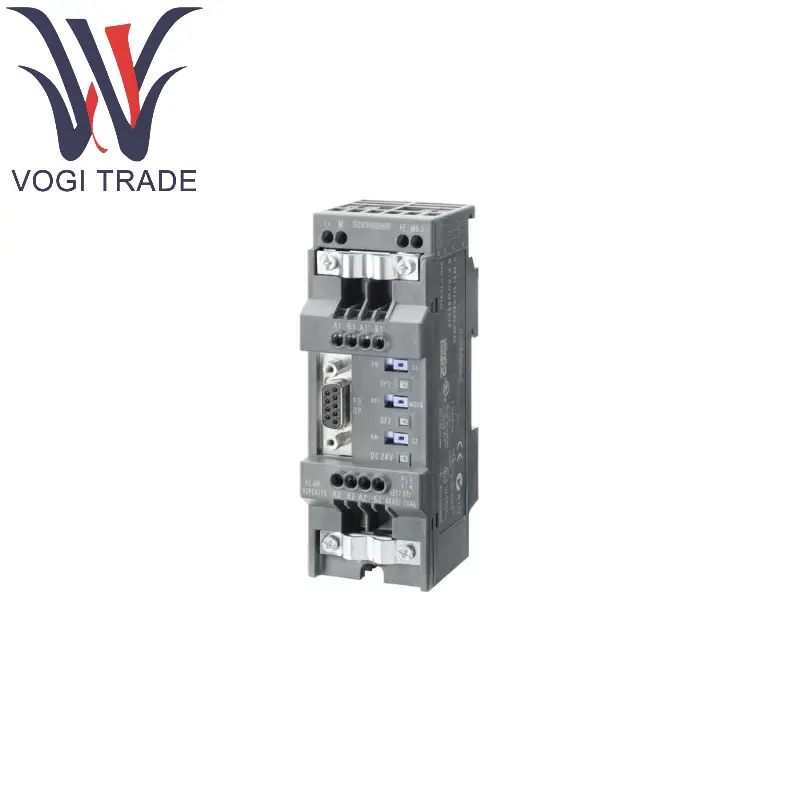

مارک: زیمنستوضیحات: اتصال اتوبوس RS485شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1مدت پرداخت: t/tبندر حمل و نقل: شنژنزیمنس 6ES7972-0AA02-0XA0 SIMATIC DP ، RS485 Repeater برای اتصال سیستم های اتوبوس Profibus/MPI با حداکثر. 31 گره حداکثر. نرخ Baud 12 Mbit/s ، درجه حفاظت IP20 بهبود کاربری کاربر
| ساخت |
زیمنس |
| شماره مدل |
6ES7972-0AA02-0XA0 |
| کاتالوگ |
DP Simatic |
| کشور مبداء |
آلمان |
| کد HS |
8538900000 |
| بعد |
4.5cm × 12.8cm × 6.7cm |
| ابعاد بسته بندی |
6.5cm × 14.8cm × 8.7cm |
| وزن |
0.35 کیلوگرم |
توضیح محصول
عملکرد:
زیمنس 6ES7972-0AA02-0XA0 برای اتصال فیزیکی شبکه DP Profibus ، ارائه مقاومت ترمینال و عملکردهای رله سیگنال.
زیمنس 6ES7972-0AA02-0XA0 از فناوری FastConnect پشتیبانی می کند تا فرآیند سلب و نصب کابل را ساده کند.
مقاومت ترمینال یکپارچه (قابل تغییر توسط سوئیچ) ، مناسب برای گره های پایان شبکه.
خصوصیات جسمی:
مواد مسکن: پلاستیک با استحکام بالا با طراحی محافظ.
رابط: از نوع 9 پین D-Male/زن (بسته به کاربرد خاص).
اتصال کابل: از طریق ترمینال پیچ یا افزونه FastConnect.
پارامترهای الکتریکی:
ولتاژ کار: 5 ولت (با اتوبوس).
حداکثر مصرف جریان: 50 ma ma.
سطح حفاظت: IP20 (مناسب برای محیط کابینت کنترل صنعتی).
سازگاری:
سازگار با تمام دستگاه های DP Profibus Siemens (مانند PLC ، ET200 توزیع I/O و غیره).
مطابق با استاندارد بین المللی Profibus (IEC 61158).
روش نصب:
مستقیماً به رابط Profibus دستگاه وصل شوید ، یا چندین گره را به صورت سری از طریق کابل وصل کنید.
مناطق کاربردی
اتوماسیون صنعتی:
شبکه DP Profibus برای اتصال زیمنس S7-300/400/1500 سری PLC استفاده می شود.
رابط ارتباطی سیستم های I/O توزیع شده (مانند ET200M/ET200SP).
تولید:
ارتباطات Profibus برای کنترل خط تولید و درایو حرکتی (مانند اینورتر زیمنس).
کنترل فرآیند:
ادغام اتوبوس از ابزار دقیق (متر جریان ، سنسورها).
زیرساخت ها:
شبکه سازی با سایر دستگاه های Profibus در اتوماسیون ساختمان.
ملاحظات دیگر
مقاومت ترمینال:
مقاومت ترمینال باید در هر دو انتهای شبکه فعال شود (تنظیم شده توسط سوئیچ ها در کانکتور).
الزامات کابل:
توصیه می شود از جفت پیچ خورده زیمنس محافظت کنید (مانند 6XV1830-0EH10).
مدل های جایگزین:
6ES7972-0BA12-0XA0 (نسخه با درگاه برنامه نویسی).
