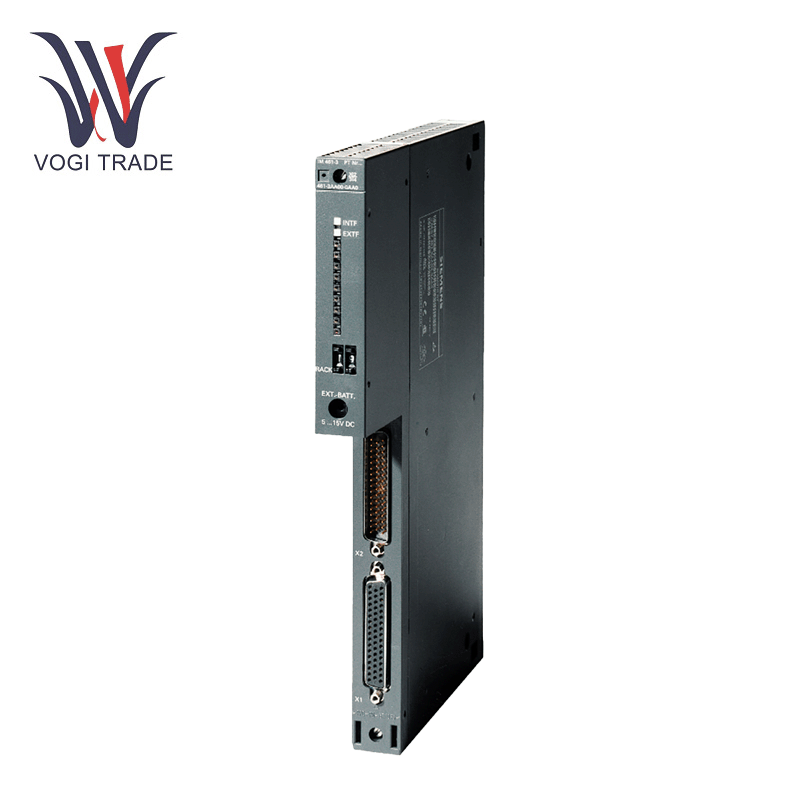

مارک: زیمنستوضیحات: IM 460-3 ماژول رابطشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنزیمنس 6ES74603AA010AB0: SIMATIC S7-400 ، ماژول رابط IM 460-3 را برای اتصال توزیع شده تا 102 متر ، با C-Bus ارسال کنید.
| ساخت |
زیمنس |
| شماره مدل |
6ES74603AA010AB0 |
| کاتالوگ |
ST74 |
| کشور مبداء |
آلمان |
| کد HS |
8538900000 |
| بعد |
2.5*29*28 سانتی متر |
| ابعاد بسته بندی |
5*31*30 سانتی متر |
| وزن |
0.63 کیلوگرم |
پارامترهای فنی
جداسازی نوری چند بخش
ارتباط فیبر نوری بین قفسه های مرکزی و انبساط را از طریق کابل های PCF (سری 6XV7 875-5A **) امکان پذیر می کند ، و به پهنای باند 50Mbit/s با تحمل ضعف ≤0.1db/کیلومتر در طول موج 650 نانومتر می رسد.
واگذاری آدرس پویا
به طور خودکار آدرس های قفسه انبساط (1-21) را از طریق کدگذاری شناسه نوری اختصاص می دهد ، و به ماژول های گیرنده IM 461-3 با دقت هماهنگ سازی ساعت 5 NS نیاز دارد.
بودجه انرژی نوری
با استفاده از فیبر HCS 200/230 میکرومتر از مسافت تا 100 متر پشتیبانی می کند ، با مانیتورهای یکپارچه RX/TX که باعث هشدار SF در آستانه حساسیت گیرنده <-18dbm می شوند.
همگام سازی قاب
مدار کاهش JITTER مبتنی بر سخت افزار ، انحراف زمان چرخه به 25ns در 4 قفسه انبساط آبشار ، سازگار با پردازش همزمان OB61 را محدود می کند.
ویژگی های کلیدی
زیمنس 6ES74603AA010AB0 در عملکرد و سازگاری عالی است:
انتقال داده های با سرعت بالا: ارتباطات در زمان واقعی را در مسافت های تا 102 متر از طریق هماهنگ سازی CBU امکان پذیر می کند ، و آن را برای تنظیمات اتوماسیون در مقیاس بزرگ مانند کارخانه های فلزی یا تصفیه خانه مناسب می کند. این ویژگی تأخیر را در فرآیندهای بحرانی مانند تجمع داده های سنسور به حداقل می رساند.
پشتیبانی از افزونگی: طراحی شده برای سیستم های تحمل گسل ، ماژول از تنظیمات دو کانال پشتیبانی می کند تا از عملکرد مداوم در هنگام خرابی سخت افزاری اطمینان حاصل شود. این امر در صنایعی مانند داروسازی بسیار مهم است ، جایی که خرابی تولید می تواند منجر به خسارات مالی قابل توجهی شود.
طراحی مدولار: ابعاد جمع و جور (29 سانتی متر × 21 سانتی متر × 2.5 سانتی متر) و سازگاری ریلی DIN امکان نصب انعطاف پذیر در کابینت های کنترل ، حتی در محیط های محدود شده با فضا را فراهم می آورد. LED های تشخیصی به روزرسانی های وضعیت در زمان واقعی ، ساده سازی عیب یابی را ارائه می دهند.
تجهیزات مرتبط
قابلیت های زیمنس 6ES74603AA010AB0 را با جفت کردن آن با اجزای سازگار زیمنس بهینه کنید:
CPU S7-400: برای مدیریت کارهای پیچیده اتوماسیون با پردازنده هایی مانند 6ES7416-3XL04-0AB0 ادغام شوید. همگام سازی ماژول با CPU جریان داده های کارآمد در برنامه هایی مانند خطوط مونتاژ روباتیک را تضمین می کند.
قفسه های اضافی: از قفسه های UR2-H برای ساختن معماری های انعطاف پذیر برای نظارت بر شبکه برق یا سیستم های تدارکات بدون سرنشین استفاده کنید. این تنظیم از توانایی ماژول در حفظ ارتباط در هنگام خرابی های مؤلفه استفاده می کند.
ابزارهای مهندسی: با استفاده از نرم افزار Siemens TIA Portal یا STEP 7 ، ماژول را پیکربندی و نظارت کنید ، که تنظیمات پارامترها و به روزرسانی های سیستم عامل را برای عملکرد پیشرفته سیستم ساده می کند.
موارد استفاده عملی
زیمنس 6ES74603AA010AB0 در برنامه های مهم ماموریت محوری است:
تولید خودرو: ارتباط بین PLC ها و ماژول های I/O توزیع شده در روبات های جوشکاری و سیستم های نقاله را تسهیل می کند و از عملیات هماهنگ در چرخه تولید با سرعت بالا اطمینان می دهد.
مدیریت انرژی: در پست ها ، ماژول CPU های S7-400 را به سنسورهای از راه دور نظارت بر سلامت ترانسفورماتور متصل می کند و امکان تشخیص سریع گسل و پایداری شبکه را فراهم می کند. پیکربندی های اضافی از از بین رفتن داده ها در شرایط اوج بار جلوگیری می کنند.
پردازش دسته شیمیایی: از تبادل داده در زمان واقعی بین واحدهای کنترل و دریچه های ایمنی در راکتورها پشتیبانی می کند و با اطمینان از پاسخ فوری به هشدارهای حسگر ، خطرات نشت خطرناک را به حداقل می رساند.
