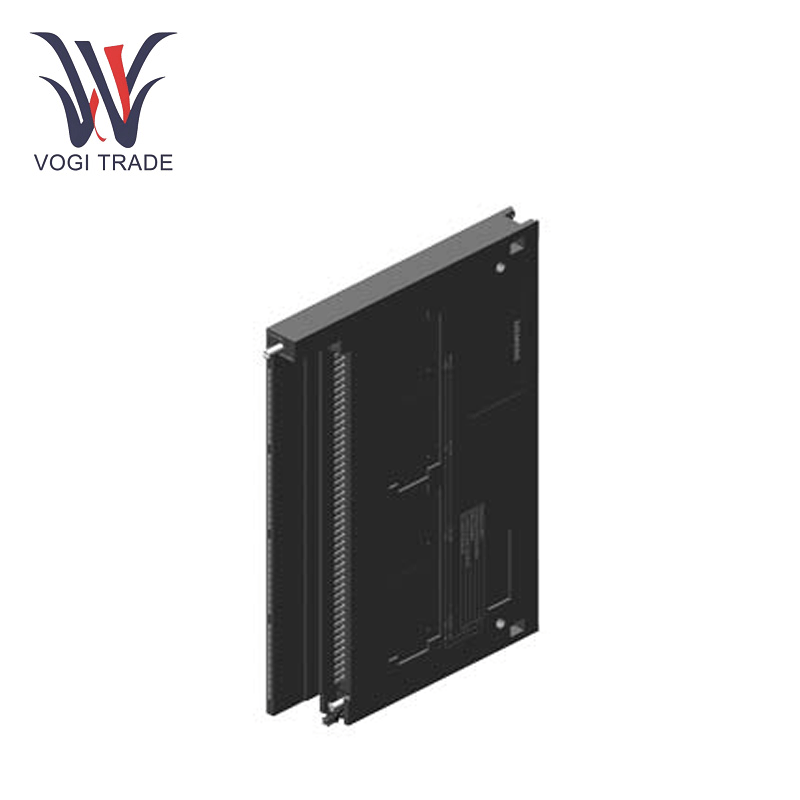

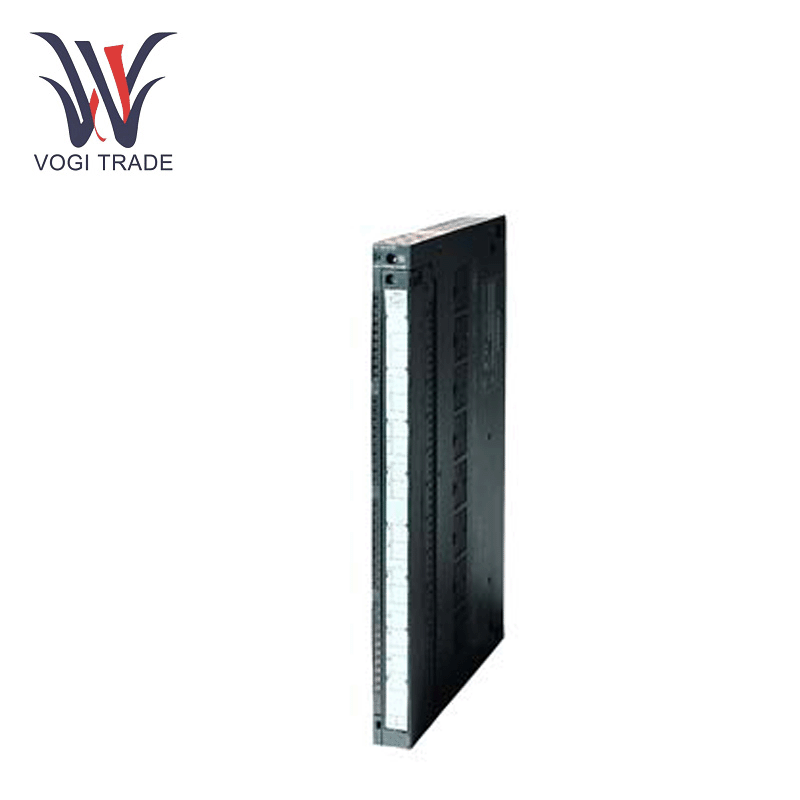

مارک: زیمنستوضیحات: SM 431 ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنزیمنس 6ES74310HH000AB0: SM 431 ماژول ورودی آنالوگ ، غیر جدا شده ، 16 AI ، 13 بیت ، +/- 10V ، +/- 20mA ، 4 ~ 20mA ؛ به روزرسانی ماژول 20 میلی ثانیه.
| ساخت |
زیمنس |
| شماره مدل |
6ES74310HH000AB0 |
| کاتالوگ |
ST74 |
| کشور مبداء |
آلمان |
| کد HS |
8538900000 |
| بعد |
5*29*21.7cm |
| ابعاد بسته بندی |
7*31*25 سانتی متر |
| وزن |
1.3 کیلوگرم |
پارامترهای فنی
ولتاژ L+
مقدار رتبه (DC): 24 ولت ؛ فقط برای تهیه فرستنده 2 سیم مورد نیاز است
محافظت از قطبیت معکوس: بله
جریان ورودی
از ولتاژ بار L+ (بدون بار) ، حداکثر. : 400 کارشناسی ارشد ؛ برای 16 فرستنده 2 سیم متصل ، کاملاً کنترل شده
از اتوبوس پشتی 5 V DC ، Max. : 100 کارشناسی ارشد
از دست دادن قدرت
از دست دادن برق ، تایپ. : 2 W
ورودی های آنالوگ
تعداد ورودی های آنالوگ: 16
برای ولتاژ/اندازه گیری جریان: 16
ولتاژ ورودی مجاز برای ورودی ولتاژ (حد تخریب) ، حداکثر: 20 ولت ؛ 20 ولت DC دائمی ، 75 ولت DC برای حداکثر. 1 ثانیه (عامل وظیفه 1:20)
جریان ورودی مجاز برای ورودی فعلی (حد تخریب) ، حداکثر: 40 میلی آمپر
جریان اندازه گیری ثابت برای فرستنده از نوع مقاومت ، تایپ: 1.67 میلی آمپر
ویژگی های کلیدی
با یک تطبیق پذیری و دقت شگفت انگیز ، زیمنس 6ES74310HH000AB0 برای مشاغل اتوماسیون مناسب است.
ورودی 16 کانال: ورودی های آنالوگ 16 کانال و وضوح 13 بیتی از اندازه گیری دقیق ولتاژ (10 ولت) و سیگنال های جریان (20mA ± ، 4-20mA) برای سنسورها و مبدل ها اطمینان حاصل می کنند.
تبدیل سریع: زمان تبدیل 20ms برای نظارت در زمان واقعی در خطوط تولید با سرعت بالا ، مانند سیستم دوز شیمیایی یا دستگاه بسته بندی.
نصب انعطاف پذیر: طراحی غیر جدا شده اتصال به PLC های زیمنس S7-400 و محدوده ورودی قابل تنظیم ، استفاده را با انواع مختلف سنسور بدون تغییر سخت افزار امکان پذیر می کند.
حفاظت از اضافه بار پویا: مانیتورینگ حرارتی I²T را ارائه می دهد که از گرمای بیش از حد در شرایط اضافه بار گذرا (حداکثر جریان دارای امتیاز 1.8) جلوگیری می کند ، و از عمر طولانی مدت در برنامه های پر تقاضا ، به عنوان مثال ، کنترل موتور پشتیبانی می کند.
تجهیزات سازگار
زیمنس 6ES74310HH000AB0 در ترکیب با SIMATIC S7-400 کنترل کننده ایده آل برای تعداد زیادی از کارهای اتوماسیون است.
S7-400 PLCS: سازگار با CPU مانند 6ES74122XK050AB0 برای کنترل مرکزی در سیستم های اتوماسیون بزرگ به عنوان مثال ، فولادها یا کارگاه های آبی.
ET200 توزیع I/O: انعطاف پذیری را در برنامه های غیر متمرکز ، در خطوط مونتاژ خودرو یا انبارهای هوشمند ، کاهش تلاش سیم کشی.
منبع تغذیه SITOP: ماژول ها را می توان با 6EP13363BA00 برای سیگنال بدون دردسر 24 ولت در حضور نویز استفاده کرد.
سناریوهای کاربردی
زیمنس 6ES74310HH000AB0 سطح برتر عملکرد را در زمینه های مختلف فراهم می کند:
ساخت خودرو: برای نظارت بر سنسورهای فشار/دما توسط خطوط ساخت ماشین موتوری استفاده می شود و مطابق با تحمل دقت است.
پردازش شیمیایی: جریان سنج و سنسور pH را برای زمان واقعی برای تغییرات خودکار در راکتورهای دسته ای ضبط می کند.
انرژی تجدید پذیر: برای اندازه گیری خروجی های ژنراتور و پارامترهای اتصال شبکه در سیستم های کنترل توربین بادی تعبیه شده است.
داروسازی: مطابق با GMP ، دما و رطوبت موجود در اتاق تمیز را کنترل می کند.
