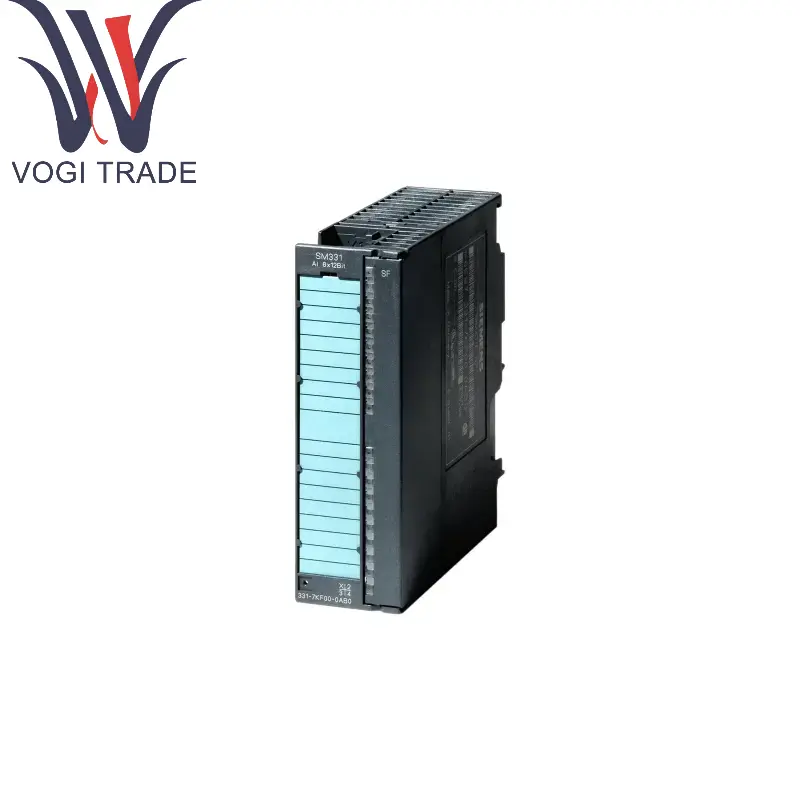

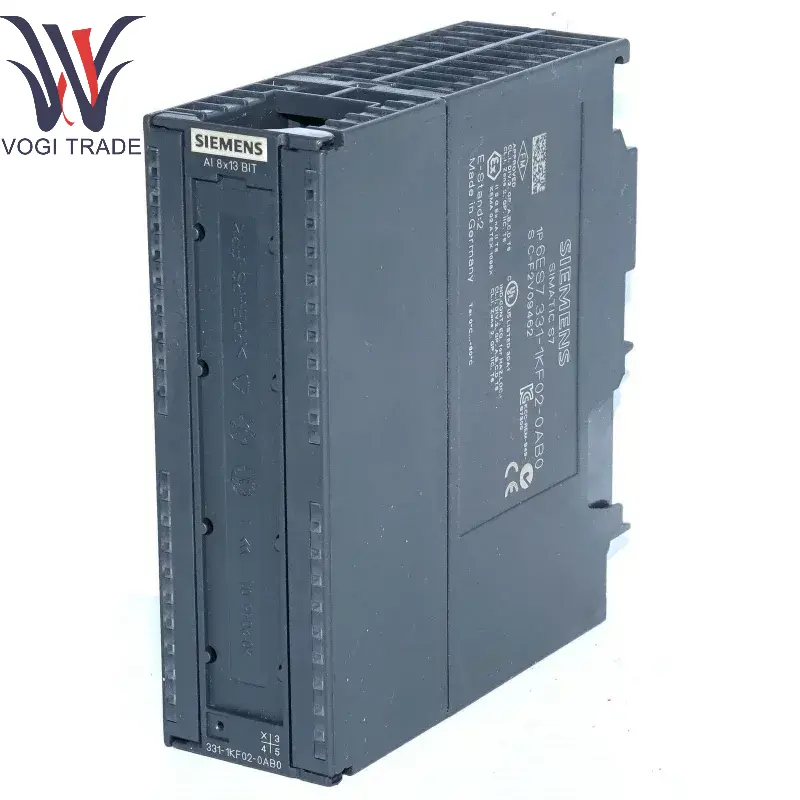

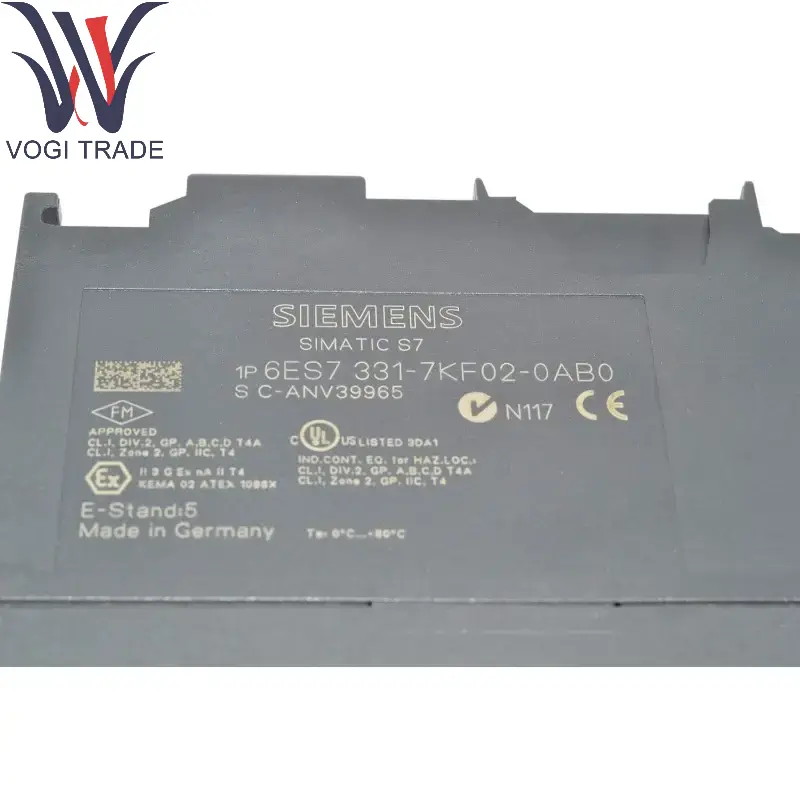

مارک: زیمنستوضیحات: ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1مدت پرداخت: t/tبندر حمل و نقل: شنژنزیمنس 6ES7331-7KF02-0AB0 SIMATIC S7-300 ، ورودی آنالوگ SM 331 ، جدا شده ، 8 AI ، وضوح 9/12/14 بیت ، U/I/Thermocouple/Resistor ، زنگ هشدار ، تشخیص 1x 20 قطبی با اتوبوس فعال پشت صفحه.
| ساخت |
زیمنس |
| شماره مدل |
6ES7331-7KF02-0AB0 |
| کاتالوگ |
Simatic S7-300 |
| کشور مبداء |
آلمان |
| کد HS |
8538900000 |
| بعد |
4.0cm × 12.5cm × 11.7cm |
| ابعاد بسته بندی |
6.0cm × 14.5cm × 13.7cm |
| وزن |
0.250 کیلوگرم |
پارامترهای فنی
کانال های ورودی: 8 ورودی آنالوگ
نوع سیگنال:
ولتاژ: 10 ولت ± ، 5 ولت ، 2.5 ولت ، 0 ~ 10 ولت ، 1 ~ 5 ولت و غیره.
جریان: 20 ~ 20mA ، 20mm 4 میلی آمپر ، 20mA ±
مقاومت: زیمنس 6ES7331-7KF02-0AB0 از 2/3/4 سیم RTD پشتیبانی می کند
ترموکوپل: از چندین نوع ترموکوپل پشتیبانی می کند
قطعنامه: 16 بیت
زمان تبدیل: حدود 1 میلی متر در هر کانال
جداسازی الکتریکی: بین کانال ها هیچ انزوا وجود ندارد ، اما ماژول از نظر نوری از اتوبوس پشت پرده جدا شده است.
ظرفیت بار: هنگامی که ورودی جریان ، حداکثر امپدانس بار 600 ≤ است. هنگامی که ورودی ولتاژ ، امپدانس ورودی ≥1mΩ است.
دقت: 0.1 ± مقیاس کامل
دمای کار: -20 ℃ ~ +60.
منبع تغذیه: توسط S7-300 اتوبوس پشت پرده
ویژگی های ماژول
عملکرد تشخیصی: زیمنس 6ES7331-7KF02-0AB0 از تشخیص قطع ارتباط ، زنگ خطر بیش از حد ، تشخیص خطای پیکربندی و غیره پشتیبانی می کند.
روش پیکربندی: دامنه ، زمان فیلتر و پارامترهای تشخیصی را از طریق نرم افزار مرحله 7 پیکربندی کنید.
روش سیم کشی: کانکتور جلو
نشانگر LED: وضعیت ماژول نمایش
سازگاری
اتوبوس پشت پرده: زیمنس 6ES7331-7KF02-0AB0 نیاز به نصب بر روی راه آهن DIN S7-300 دارد و با CPU یا ماژول های دیگر از طریق اتصال اتوبوس گسترش می یابد.
نرم افزار برنامه نویسی: زیمنس 6ES7331-7KF02-0AB0 سازگار با پورتال مرحله 7 v5.x/tia.
مناطق کاربردی
کنترل فرآیند صنعتی:
سیگنال های سنسور مانند دما ، فشار ، جریان را جمع کنید.
برای کنترل حلقه بسته در صنایع شیمیایی ، دارویی ، مواد غذایی و آشامیدنی استفاده می شود.
مدیریت انرژی:
ولتاژ و سیگنال های فعلی را کنترل کنید
سیستم های HVAC:
سنسورهای دما (PT100) یا فرستنده های رطوبت را متصل کنید.
تجهیزات آزمایشگاهی:
دستیابی به داده های با دقت بالا
ساخت اتوماسیون:
نظارت آنالوگ در خطوط تولید
