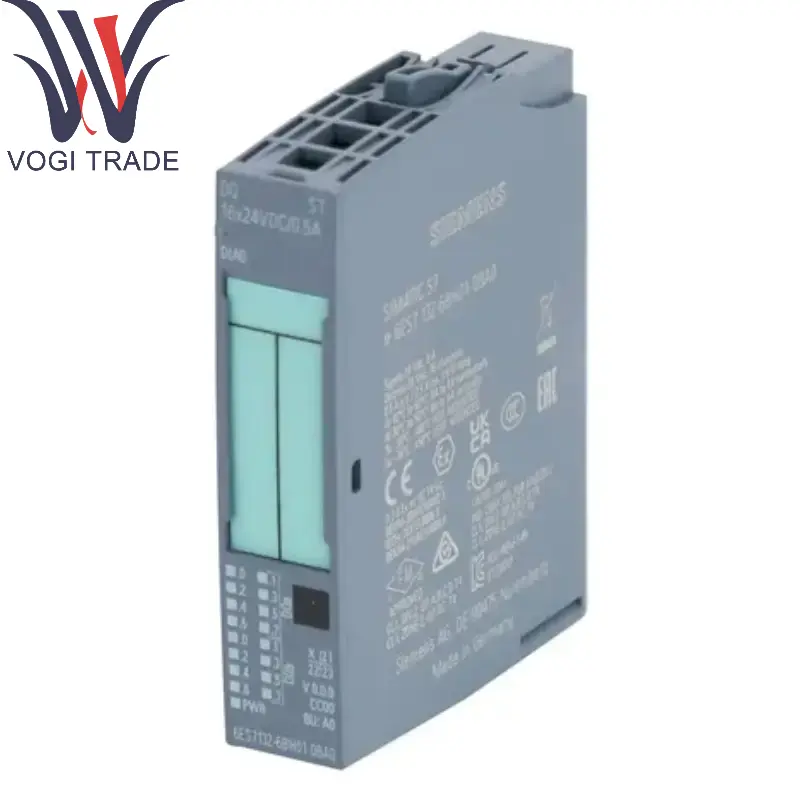

مارک: زیمنستوضیحات: ماژول خروجی دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1مدت پرداخت: t/tبندر حمل و نقل: شنژنزیمنس 6ES7132-6BH01-0BA0 SIMATIC ET 200SP ، ماژول خروجی دیجیتال ، DQ 16x 24V DC/0،5A استاندارد ، خروجی منبع (PNP ، P-Switching).
| ساخت |
زیمنس |
| شماره مدل |
6ES7132-6BH01-0BA0 |
| کاتالوگ |
Simatic et 200sp |
| کشور مبداء |
آلمان |
| کد HS |
8538900000 |
| بعد |
1.5cm × 7.3cm × 5.8 سانتی متر |
| ابعاد بسته بندی |
3.5 سانتی متر × 9.3cm × 7.8 سانتی متر |
| وزن |
0.03 کیلوگرم |
ویژگی های کلیدی
تعداد کانال ها: 16 خروجی دیجیتال
نوع خروجی: ترانزیستور (خروجی منبع ، PNP)
ولتاژ دارای امتیاز: 24 ولت DC
جریان در هر کانال: 0.5a
جریان کل ماژول: حداکثر 4a (در کل کل کانال ها)
فرکانس سوئیچینگ: حداکثر 100 هرتز (بار مقاومت)
جداسازی الکتریکی: بدون جداسازی بین کانال ها ، جداسازی بین گروه ها (8 کانال در هر گروه)
عملکرد تشخیصی: زیمنس 6ES7132-6BH01-0BA0 از مدار کوتاه ، شکست سیم ، تشخیص اضافه بار پشتیبانی می کند (نیاز به هماهنگی با واحد پایه مناسب)
عرض ماژول: 15 میلی متر (طراحی جمع و جور)
روش اتصال: سیم کشی از طریق BaseUnit (واحد پایه) ، مانند BU15-P16+A0+2D.
سازگاری
ادغام سیستم: سازگار با Profinet یا Network Profibus (باید با ماژول رابط مربوطه ، مانند IM155-6 مطابقت داشته باشد).
پشتیبانی برنامه نویسی: زیمنس 6ES7132-6BH01-0BA0 را می توان از طریق پورتال زیمنس TIA پیکربندی و برنامه ریزی کرد (مرحله 7).
جزئیات محصول
ساختار ماژول:
طرح افزونه ET 200SP را اتخاذ می کند و باید با واحد پایه (BaseUnit) و ماژول سرور استفاده شود.
شناسایی رنگ: سبز روشن (رنگ ماژول DQ معمولی).
ظرفیت بار:
زیمنس 6ES7132-6BH01-0BA0 می تواند مستقیماً دریچه های سولنوئید ، رله های کوچک ، شاخص های LED و غیره را هدایت کند.
زیمنس 6ES7132-6BH01-0BA0 از بارهای القایی پشتیبانی می کند (مدارهای حفاظت مانند دیودهای آزاد شده لازم است).
شرایط محیطی:
دمای کار: -20 درجه سانتیگراد تا +60 درجه سانتیگراد
سطح حفاظت: IP20 (فقط نصب داخلی).
مناطق کاربردی
کنترل اتوماسیون صنعتی:
کنترل منطق خط تولید (مانند کمربندهای نقاله ، سیستم های مرتب سازی).
کنترل محرک ماشین آلات بسته بندی و تجهیزات نساجی.
اتوماسیون فرآیند:
کنترل دریچه ، شروع پمپ و خروجی سیگنال.
اتوماسیون ساختمان:
کنترل روشنایی ، سیگنال سوئیچ سیستم تهویه.
تولید خودرو:
کنترل سیگنال ابزارهای پایان ربات.
مزایا
چگالی بالا: طراحی جمع و جور 16 کانال باعث ذخیره فضای کابینت کنترل می شود.
گسترش انعطاف پذیر: به راحتی تعداد نقاط I/O را از طریق سیستم ET 200SP گسترش دهید.
عملکرد تشخیصی: کاهش خرابی و بهبود راندمان نگهداری.
