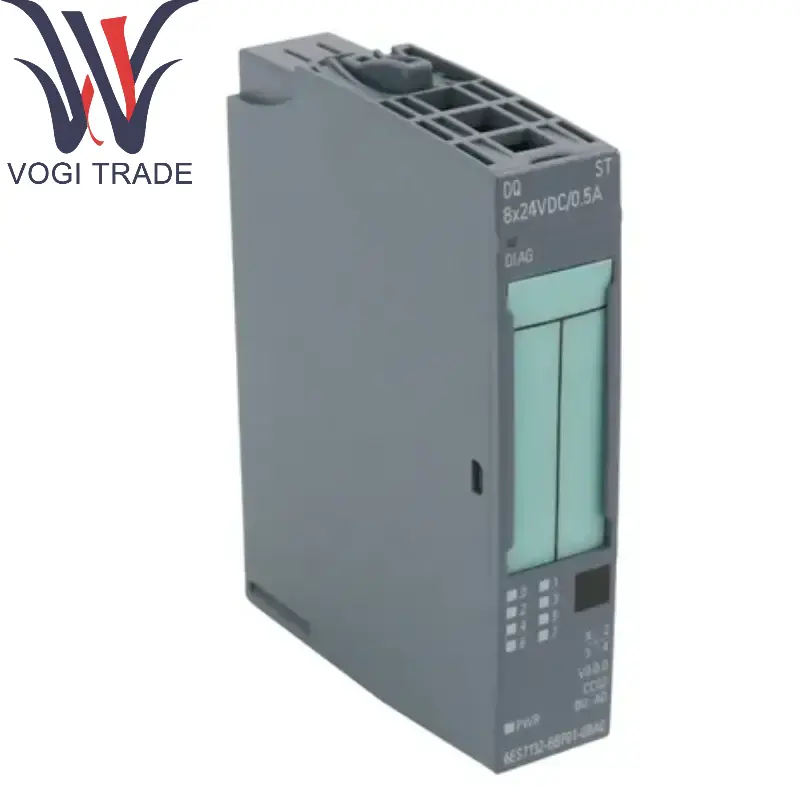

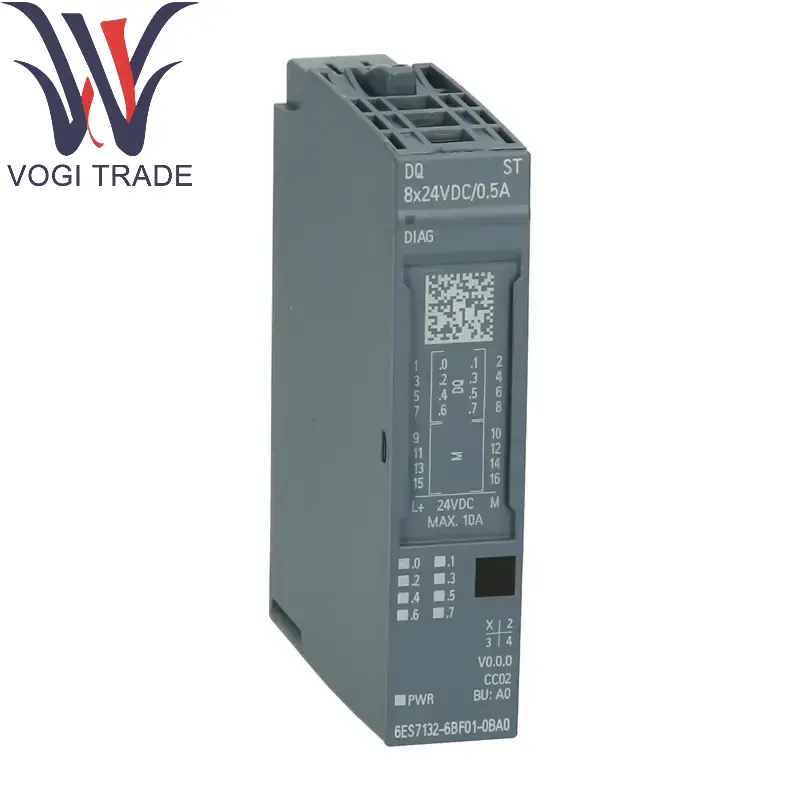

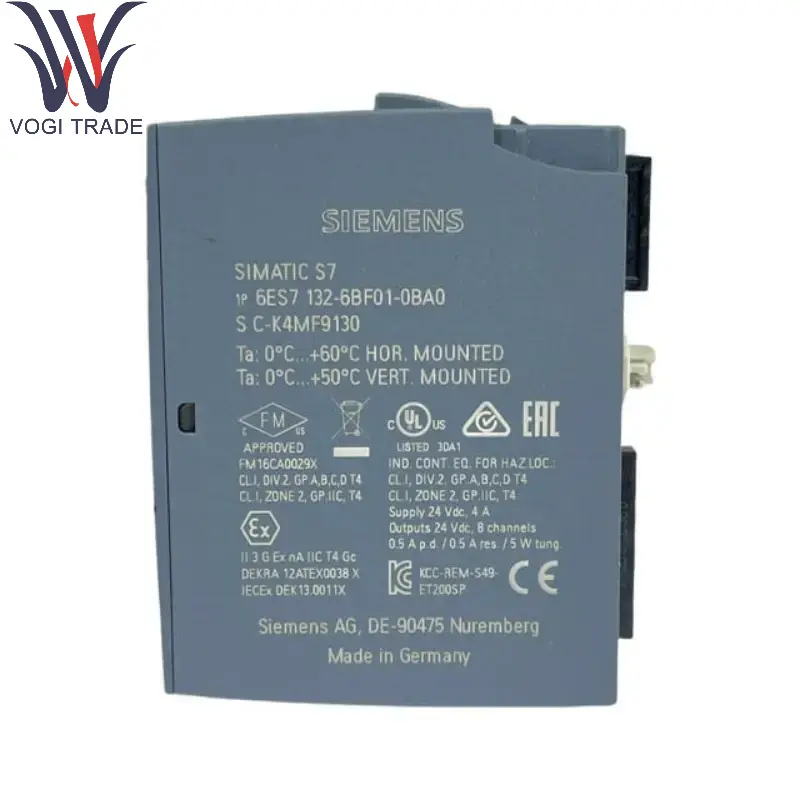

مارک: زیمنستوضیحات: ماژول خروجی دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1مدت پرداخت: t/tبندر حمل و نقل: شنژنزیمنس 6ES7132-6BF01-0BA0 SIMATIC ET 200SP ، ماژول خروجی دیجیتال ، DQ 8x 24V DC/0،5A استاندارد ، خروجی منبع (PNP ، P-Switching)
| ساخت |
زیمنس |
| شماره مدل |
6ES7132-6BF01-0BA0 |
| کاتالوگ |
Simatic et 200sp |
| کشور مبداء |
آلمان |
| کد HS |
8538900000 |
| بعد |
1.5cm × 7.3cm × 5.8 سانتی متر |
| ابعاد بسته بندی |
3.5 سانتی متر × 9.3cm × 7.8 سانتی متر |
| وزن |
0.03 کیلوگرم |
پارامترهای فنی
خصوصیات الکتریکی
نوع خروجی: ترانزیستور (خروجی منبع ، P-MOSFET)
ولتاژ دارای امتیاز: 24 ولت DC
جریان در هر کانال: 0.5a
کل ماژول فعلی: 2a (کل همه کانال ها)
محدوده امپدانس بار: 48Ω ~ 4KΩ
روش جداسازی: بدون جداسازی بین کانال ها ، جداسازی بین گروه ها (8 کانال در هر گروه)
ارتباطی و پیکربندی
اتوبوس سازگار: PROFINET (از طریق ماژول رابط ET 200SP متصل شده است)
ابزار پیکربندی: مرحله 7 (پورتال TIA) / واردات پرونده GSD
نوع ماژول: قابل تعویض گرم
خصوصیات مکانیکی
عرض ماژول: 15 میلی متر (طراحی جمع و جور)
روش سیم کشی: سیم کشی سریع از طریق BEADUNIT (BU) ، اتصال بهار فشار بهار.
تطبیق پایه: نوع BU مورد نیاز است.
عملکرد تشخیصی
زیمنس 6ES7132-6BF01-0BA0 از تشخیص مدار کوتاه و تشخیص شکست سیم پشتیبانی می کند.
اطلاعات گسل را می توان از طریق PLC یا HMI نمایش داد.
ویژگی های محصول
کارآمد و جمع و جور: 16 کانال در عرض 15 میلی متر یکپارچه شده و باعث صرفه جویی در فضای در کابینت کنترل می شوند.
گسترش انعطاف پذیر: سیستم ET 200SP از گسترش ماژولار پشتیبانی می کند و می تواند به صورت مختلط با ماژول های دیجیتال/آنالوگ نصب شود.
قابلیت اطمینان بالا: قابل جابجایی گرم ، بدون خرابی برای نگهداری لازم نیست.
سیم کشی ساده: طراحی BaseUnit باعث کاهش زمان سیم کشی و کاهش نرخ خطا می شود.
مناطق کاربردی
اتوماسیون صنعتی
زیمنس 6ES7132-6BF01-0BA0 دریچه های سولنوئیدی ، سیلندرها ، استارت های موتور و غیره را در خطوط تولید کنترل می کند.
دستگاه های سیگنال مانند چراغ های نشانگر و آلارم را درایو می کند.
کنترل فرآیند
کنترل دریچه برای صنایعی مانند مواد شیمیایی و تصفیه آب.
تدارکات و بسته بندی
سیستم های مرتب سازی ، کنترل کمربند نقاله.
تولید خودرو
خطوط مونتاژ ، کنترل تجهیزات محیطی ربات.
Nاوت
تطبیق بار: اطمینان حاصل کنید که جریان بار خارجی از 0.5A/کانال تجاوز نمی کند و کل جریان از 2A تجاوز نمی کند.
اقدامات حفاظت: زیمنس 6ES7132-6BF01-0BA0 برای محافظت از بارهای القایی (مانند کویل های رله) فیوز یا دیودها را اضافه می کند.
شرایط محیطی: دامنه دمای کار -20 درجه سانتیگراد ~ +60 درجه سانتیگراد ، از محیط تداخل الکترومغناطیسی قوی خودداری کنید.
