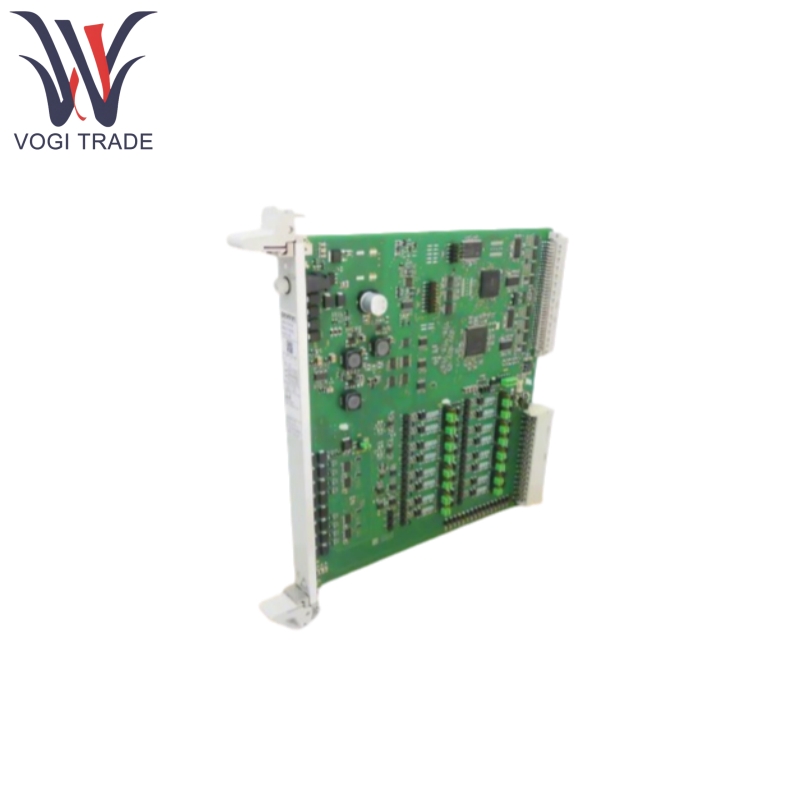

زیمنس 6DP1210-7BA

ویژگی های محصول

سنسورهای میدانی (به عنوان مثال فرستنده های PT100 ، 4-20 میلی آمپر) از طریق کانکتور جلو به زیمنس 6DP1210-7BA متصل می شوند (به عنوان مثال 6ES7 392-1AJ00-0AA0).

زیمنس 6DP1210-7BA سیگنال خام را فیلتر می کند ، آن را تقویت می کند ، آن را به A/D تبدیل می کند و یک سیگنال دیجیتالی را به PLC وارد می کند.

زیمنس 6DP1210-7BA هنگام ورود ترموکوپل ها به طور خودکار خطاهای دما را در کانکتور جبران می کند.

زیمنس 6DP1210-7BA با کنترل کننده های PCS 7 (به عنوان مثال CPU 410/416) از طریق Profibus DP یا Profinet (ماژول رابط مورد نیاز) ارتباط برقرار می کند.

پیام های گسل از طریق یک وقفه تشخیصی به CPU گزارش می شود ، که باعث زنگ خطر سیستم می شود.

توابع محصول

زیمنس 6DP1210-7BA دارای ورودی های جدا شده 8 کانال ، پشتیبانی از سیگنال ، دقت بالا ، تشخیص بالا و نکات برجسته فنی است.

ورودی های جدا شده 8 کانال:

هر کانال به طور مستقل از نظر الکتریکی جدا شده است (بین کانال ها و بین کانال ها و پشت پرده) برای جلوگیری از متقاطع سیگنال.

انواع سیگنال پشتیبانی شده:

ولتاژ: 10 ولت ± ، 5 ولت ± ، 1-5 ولت ، 0-10 ولت

جریان: 0-20 میلی آمپر ، 4-20 میلی آمپر (شناسایی سیم شکسته پشتیبانی شده)

مقاومت: 2/3/4 سیم (به عنوان مثال PT100 ، PT1000)

Thermocouples: J ، K ، L ، N ، E ، S ، R ، T ، U ، B نوع (با جبران پایان سرد)

دقت بالا:

خطای اساسی: 0.05 ± ((جریان/ولتاژ)

رانش دما: 0.005 ٪/k

تشخیص بالا:

آلارم در زمان واقعی برای قطع اتصال کانال ، برد بیش از حد ، اتصال کوتاه و خرابی سخت افزار.

پشتیبانی از SF (خرابی سیستم) نشانگر وضعیت LED.

نکات برجسته فنی:

مصونیت: مطابق با استانداردهای EMC صنعتی IEC 61000-6-2/6-4 ، فیلتر ورودی قابل تنظیم است (تداخل فرکانس صنعتی را سرکوب می کند).

قابل جابجایی داغ: از تعویض ماژول ها در حین کار پشتیبانی می کند (اجازه پیکربندی سیستم).

پشتیبانی از افزونگی: قابل تنظیم به عنوان I/O اضافی (با کنترل کننده اضافی).

پارامترهای محصول

جزئیات زیر از زیمنس 6DP1210-7BA.
