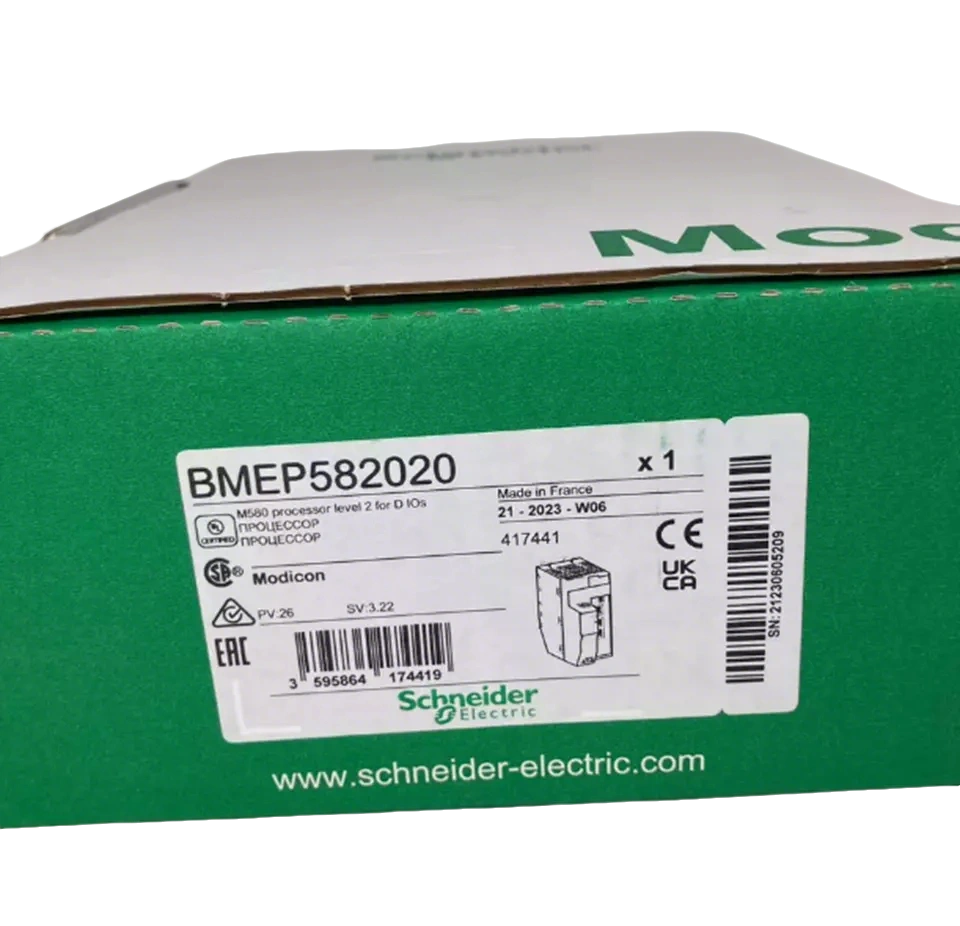

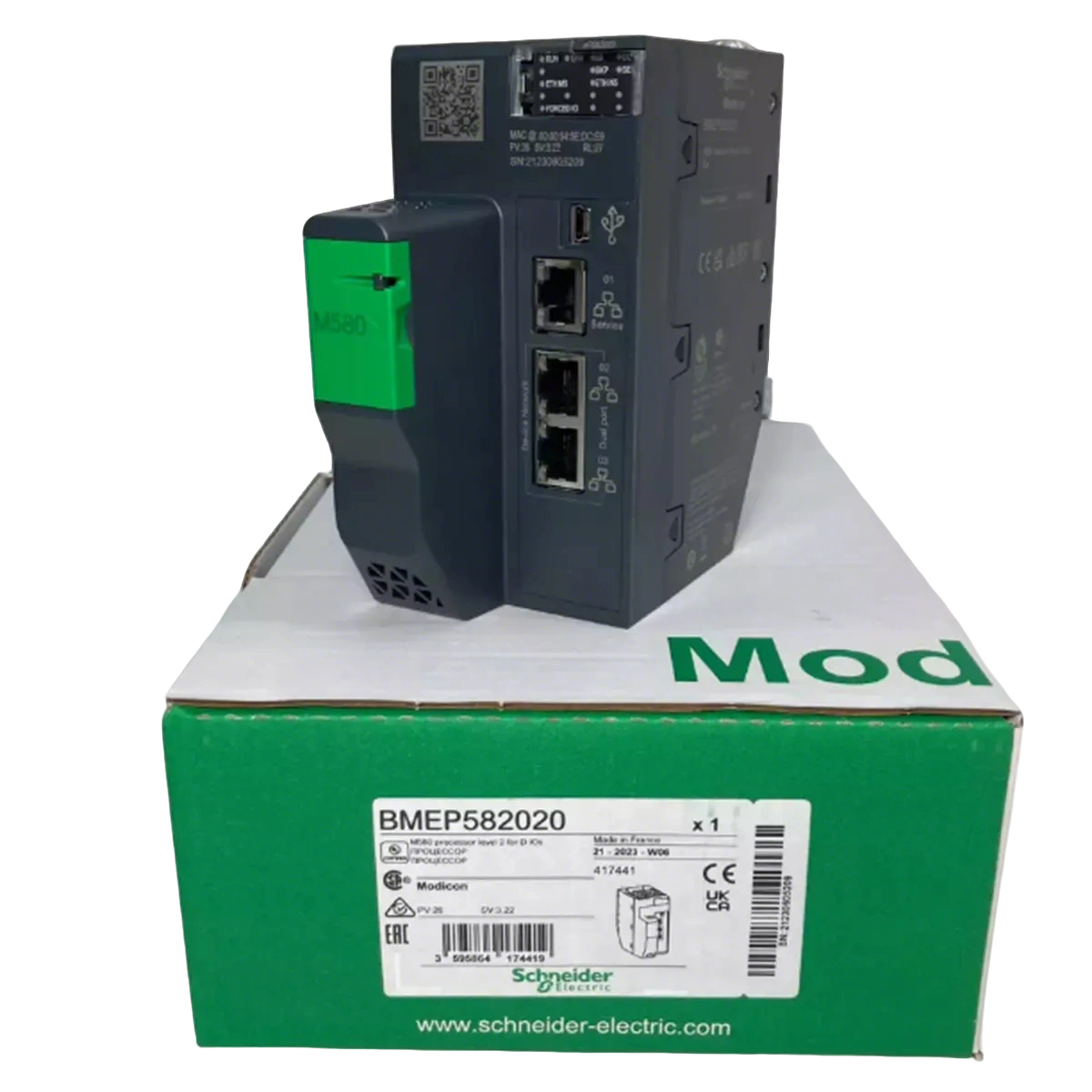

اشنایدر BMEP582020

اشنایدر BMEP582020
رک

تعداد قفسه ها: 4 قفسه

ظرفیت پردازنده محلی I/O

ظرفیت پردازنده محلی I/O (گسسته): 2048 I/O (گسسته)

ظرفیت پردازنده محلی I/O (آنالوگ): 512 I/O (آنالوگ)

کانال های اختصاصی محلی (قفسه محلی)

تعداد کانال خاص برنامه (قفسه محلی): 72

برنامه زمان بندی اختصاصی I/O خاص

شامل لینک پیشخوان ، کنترل حرکت ، رمزگذار HART ، SSI.

بررسی مرتبط

بررسی ها: کنترل فرآیند ، حلقه قابل برنامه ریزی

کانال های کنترل

کانال های کنترل: 1 USB Mini B

نوع اتصال یکپارچه

نوع اتصال یکپارچه: 1 پورت سرویس TCP/IP اترنت ، 2 پورت شبکه دستگاه اترنت TCP/IP

تعداد تجهیزات توزیع شده

تعداد تجهیزات توزیع شده: 128

ظرفیت پردازنده ماژول ارتباطی

ظرفیت پردازنده ماژول ارتباطی: 2 ماژول های ارتباطی اترنت ، 6 ماژول رابط ASI

سرویس ارتباطی

خدمات ارتباطی: اسکنر DIO

توصیف حافظه

توضیحات حافظه:

حافظه فلش گسترده: ذخیره داده 4 گیگابایتی

رم یکپارچه: حافظه سیستم 10 کیلوبایت ، حافظه بار 1 مگابایتی ، برنامه 768 کیلوبایت ، داده های 768 کیلوبایت

ساختار کاربردی

ساختار کاربرد:

1 کار اصلی چرخه ای/دوره ای

1 کار سریع

64 کار کمکی

2 کار سریع کمکی

تعداد دستورالعمل در هر کار

تعداد دستورالعمل ها در هر MS: 7.5 کیلو در MS ، که از این تعداد 65 ٪ عملیات بولی و 35 ٪ حسابی ثابت هستند

مصرف فعلی

مصرف فعلی: 270 کارشناسی ارشد ، 24 ولت دی سی

قابلیت اطمینان MTBF

قابلیت اطمینان MTBF: 600000 ساعت

علامت گذاری

علامت گذاری: ce

LED های وضعیت

LED های وضعیت:

1 LED سبز برای بارگیری (DL)

1 LED قرمز برای کارت حافظه یا خرابی فلش CPU (حالت پشتیبان)

1 LED سبز برای اترنت MS (وضعیت پیکربندی پورت اترنت)

1 LED قرمز برای اترنت MS (خطای پیکربندی پورت اترنت)

1 LED سبز برای EtherCat (وضعیت شبکه)

1 LED قرمز برای EtherCat (خطای شبکه)

1 LED قرمز برای خرابی ماژول I/O (I/O)

1 LED قرمز برای پردازنده یا خرابی سیستم (ERR)
