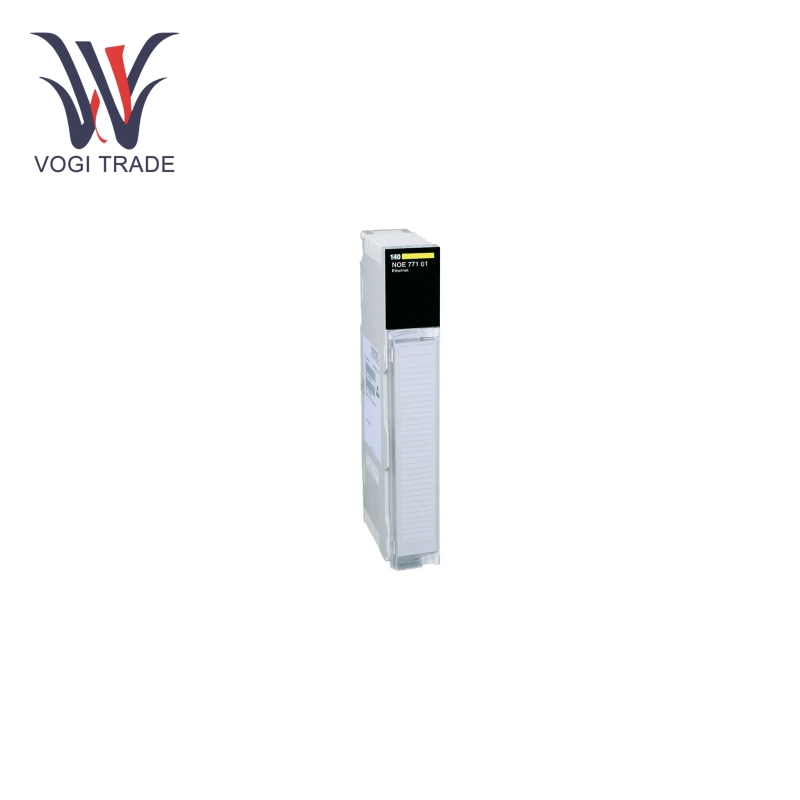

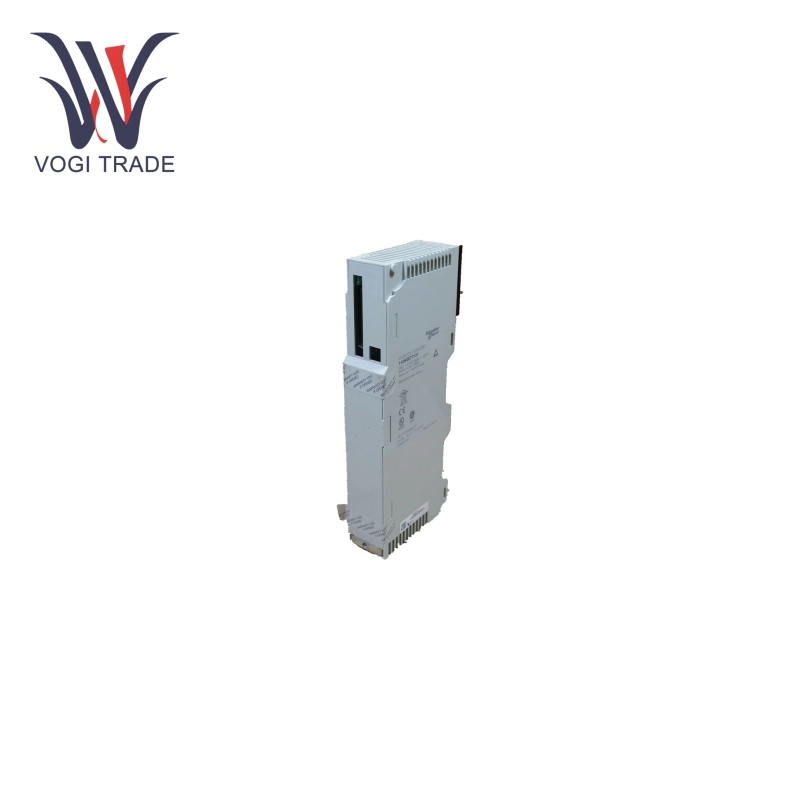

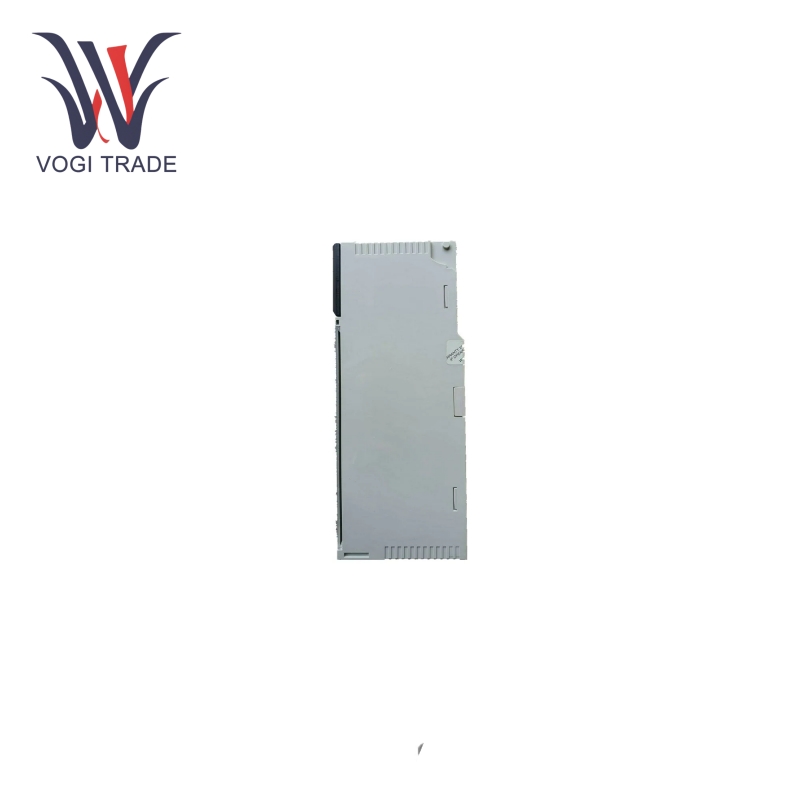

اشنایدر 140NOE77101

پورت ارتباطی:Schneider 140NOE77101 مجهز به یک درگاه جفت تابیده RJ45 10 Base-T/100 BaseTX و یک درگاه فیبر نوری MT/RJ 100 Base-FX برای انطباق با نیازهای خاص مختلف هر دو انتهای اترنت است، به طوری که می توان آن را آسان تر کرد. به زیرساخت های مختلف شبکه متصل است.

نرخ انتقال:Modicon Quantum PLC با سرعت انتقال 10/100 مگابیت در ثانیه کار می‌کند و می‌تواند به طور روان و کارآمد با سایر دستگاه‌ها از طریق اترنت ارتباط برقرار کند و تاخیرهای ارتباطی را برای برنامه‌های نظارت و کنترل بلادرنگ به حداقل برساند.

منبع تغذیه:بیشتر منبع تغذیه 140NOE77101 از منبع تغذیه رک با حداکثر جریان 750 میلی آمپر @ 5 ولت DC می آید. این طراحی مطابق با منبع تغذیه استاندارد سیستم Modicon Quantum را در نظر می گیرد و مدیریت نصب و ادغام آن را آسان تر می کند.

نشانگرهای LED:ماژول مجهز به چندین نشانگر LED برای تسهیل مشاهده وضعیت ماژول است. نشانگرهای دقیق شامل LED برای فعالیت ارسال/دریافت (TXA CT/RX ACT)، وضعیت عملکرد رک (ACTIVE)، وضعیت فعالیت شبکه (LINK)، وضعیت آماده بودن ماژول (READY)، حالت تمام دوبلکس (F DUPLEX)، وضعیت شبکه اترنت (RUN)، خطای ماژول اترنت (FAULT)، حالت دانلود (KERNEL)، تشخیص برخورد (COLL) و نشانگر نرخ داده (10 مگابایت/100 مگابایت). این نشانگرهای دیود ساطع کننده نور به سرعت و به راحتی اطلاعات مربوط به وضعیت عملکرد ماژول را منتقل می کنند و عیب یابی و تعمیر و نگهداری را تسهیل می کنند.

ویژگی های محصول

ارتباط اترنت:به عنوان یک ماژول TCP/IP اترنت، پیوند مهمی بین PLC های سری کوانتومی Modicon و شبکه های مبتنی بر اترنت برای ارتباط داده بین PLC ها و رایانه های شخصی، HMI و سایر واحدهای شبکه تشکیل می دهد و امکان کنترل و نظارت دقیق بر فرآیندهای صنعتی را فراهم می کند.

عملکرد وب سرور:این ماژول دارای یک وب سرور داخلی کلاس B30 است. این اجازه می دهد تا پیکربندی تنظیمات ماژول، بررسی وضعیت آن، و مشاهده پیام های تشخیصی مختلف از طریق یک مرورگر وب. این ویژگی‌ها به کاربران اجازه می‌دهد داده‌ها را از راه دور ویرایش کنند، پارامترها را تنظیم کنند و تنظیمات را تغییر دهند و حداکثر انعطاف‌پذیری و راحتی را برای پیکربندی و مدیریت سیستم فراهم کنند.

پیام رسانی Modbus TCP:پیام رسانی Modbus TCP به طور گسترده برای ارتباط بین دستگاه های مختلف در اتوماسیون صنعتی استفاده می شود و از پیام های TCP پشتیبانی می کند. بنابراین، ماژول به عنوان یک سرویس گیرنده یا سرور Modbus TCP عمل می کند تا یکپارچگی کامل با دستگاه ها و سیستم های سازگار با Modbus را تسهیل کند و به تبادل آسان داده ها برای متغیرهای فرآیند، دستورات کنترل و اطلاعات وضعیت کمک کند.

تشخیص و نظارت:با استفاده از صفحات وب از پیش تعریف شده برای تشخیص، کاربران می توانند به راحتی مشکلات یا خطاهای شناسایی شده در سطح ماژول و سطح شبکه را ردیابی، شناسایی و عیب یابی کنند. این ماژول همچنین ویژگی های مدیریت پهنای باند، داده های جهانی و اسکن I/O را ارائه می دهد که برای بهبود عملکرد شبکه ضروری هستند. همراه با این ویژگی یک معماری اضافی آماده به کار است که قابلیت اطمینان و در دسترس بودن را با ارائه یک نسخه پشتیبان در صورت خرابی ماژول اولیه بهبود می بخشد.

قابلیت ارتقاء سیستم عامل:140NOE77101 امکان ارتقاء میدانی نرم افزار را از طریق TCP/IP فراهم می کند. این به کاربران امکان می‌دهد تا به‌روزرسانی‌های ساده را در میان‌افزار ماژول انجام دهند. اطمینان از اینکه داغترین ویژگی ها یا آخرین وصله ها فوراً و بدون نیاز به تعویض ماژول در دسترس هستند. این به صرفه جویی در زمان کمک می کند و سیستم را در درازمدت کاربردی تر و موثرتر می کند.

کاربردهای صنعتی

از جمله کارخانه‌های تولید، تأسیسات فرآوری شیمیایی و خطوط تولید مواد غذایی و نوشیدنی، Modicon Quantum PLC را به‌طور یکپارچه با سایر تجهیزات اتوماسیون فرآیند برای کنترل و نظارت بر فرآیندهای تولید ادغام می‌کند و در نتیجه بهره‌وری را بهبود می‌بخشد و در عین حال کیفیت محصول را تضمین می‌کند.

تولید و توزیع برق:این ماژول می تواند PLC ها در نیروگاه ها را به سایر اجزای سیستم قدرت مانند ژنراتورها، ترانسفورماتورها و تابلو برق متصل کند. این امکان نظارت در زمان واقعی پارامترهای سیستم قدرت، دستگاه های کنترل از راه دور و ارتباط بین سیستم های کنترل مختلف را فراهم می کند.

Wتصفیه آب و فاضلاب: برنامه های در حال انجام همچنین امکان نظارت و کنترل فرآیندهایی مانند فیلتراسیون، ضد عفونی و توزیع را فراهم می کند. از طریق ارتباط PLC با پمپ ها، شیرها و حسگرها، ارتباط بدون درز را برای اطمینان از عملکرد موثر این فرآیندها و حتی تامین آب سالم و تمیز امکان پذیر می کند.

اتوماسیون ساختمان:همراه با مدیریت ساختمان، زیرسیستم های مختلف را در یک موجودیت واحد ادغام می کند، از جمله کنترل HVAC، روشنایی و کنترل دسترسی. نظارت و کنترل متمرکز سیستم های ساختمان، بهبود بهره وری انرژی، آسایش ساکنین را فراهم می کند.
