سیستم ABB REG216 با افزونگی متعدد ، محافظت از عملکرد کامل و قابلیت اطمینان از درجه صنعتی ، به عنوان نگهبان تجهیزات هسته اصلی تبدیل شده است. برای انرژی و سناریوهای صنعتی با نیازهای بسیار بالایی برای ایمنی و تداوم مناسب است. معماری مدولار آن همچنین نگهداری و گسترش عملکردی را نیز تسهیل می کند.

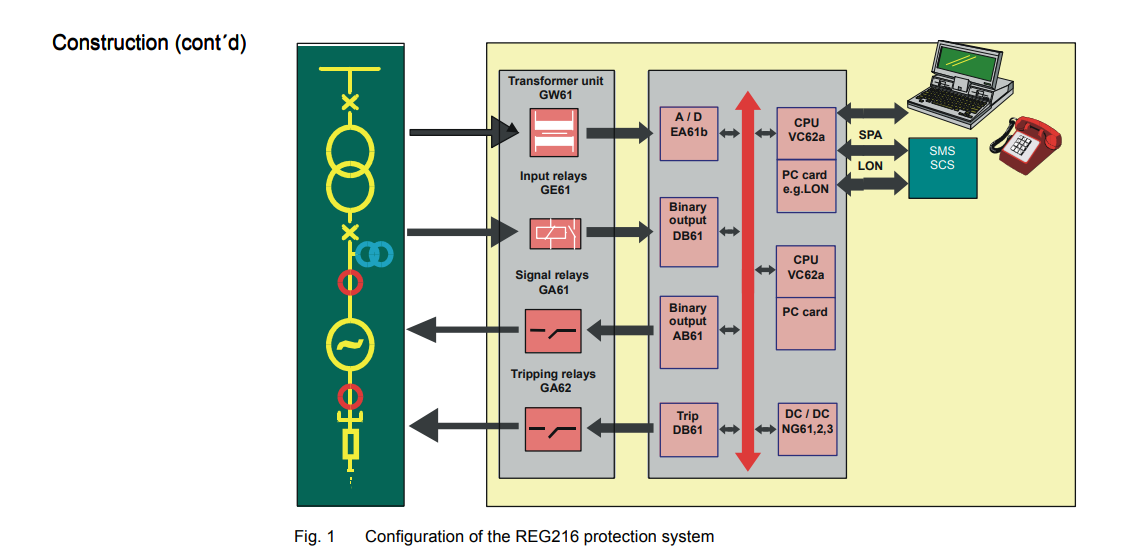

1. معماری کار برکنار دوگانه
سیستم Reg216 یک پیکربندی مستقل دوگانه (سیستم A و سیستم B) ، از جمله منبع تغذیه مستقل ، ورودی سیگنال (گرفته شده از سیم پیچ های مختلف CT/PT) و خروجی سفر را اتخاذ می کند. هنگامی که یک سیستم واحد از بین می رود ، سیستم دیگر هنوز هم می تواند عملکرد ایمن تجهیزات را تضمین کند ، منطقه مرده حفاظت را از بین ببرد و تحمل گسل سیستم برق را بهبود بخشد.
2. توابع جامع حفاظت
حفاظت از مقدار الکتریکی: یکپارچه در دستگاه های حفاظت دیجیتال (مانند Reg216c) ، پوشش بیش از 30 کارکرد مانند حفاظت از دیفرانسیل ژنراتور (K87) ، محافظت از زمین بندی استاتور (K64) ، محافظت از عواملی سازی (K40) ، محافظت از ناهنجاری فرکانس (K81) ، و غیره ، برای مقابله با گسلهایی مانند فاز کوتاه فاز ، واژگونی.
حفاظت از کمیت غیر الکتریکی: از محافظت از برش آب ، محافظت از گسل سردتر و غیره پشتیبانی می کند و ایمنی تجهیزات را از طریق نظارت چند بعدی تضمین می کند.
پاسخ سرعت بالا: الگوریتم های با دقت بالا را اتخاذ می کند (مانند دیفرانسیل نسبت ترمز هارمونیک دوم) ، زمان پاسخ ≤1ms و به سرعت گسل ها را جدا می کند.
3. طراحی و سازگاری مدولار
این سیستم شامل ماژول های قابل ارتقا است ، مانند:
ماژول کنترل: مانند216EA62 (پردازنده با کارایی بالا)، 216NG62A (از کنترل بردار و ارتباطات چند پروتکل پشتیبانی می کند).
ماژول محافظت: مانند216DB61 (پردازش سیگنال)، 216NG63A (کارت کنترل منطقی).
این ماژول با Profibus ، Modbus و سایر پروتکل ها سازگار است و می تواند یکپارچه در سیستم های DCS یا PLC ادغام شود و با سازگار با نیروگاه ها ، پستهای پمپ ها و سناریوهای اتوماسیون صنعتی سازگار باشد.
4. مناطق برنامه
به طور عمده در مجموعه های ژنراتور در مقیاس بزرگ (مانند انرژی حرارتی ، نیروگاه برق) ، گره های کلیدی شبکه های برق و شرکت های پر انرژی مصرف کننده (مانند پتروشیمی و متالورژی) برای اطمینان از عملکرد پایدار ژنراتورها ، ترانسفورماتورهای اصلی و ترانسفورماتورهای گیاه استفاده می شود. موارد معمولی نشان می دهد که این کارآیی را 20 ٪ بهبود می بخشد و باعث کاهش خرابی در خط تولید خودکار صنعت تولید خودرو می شود.
