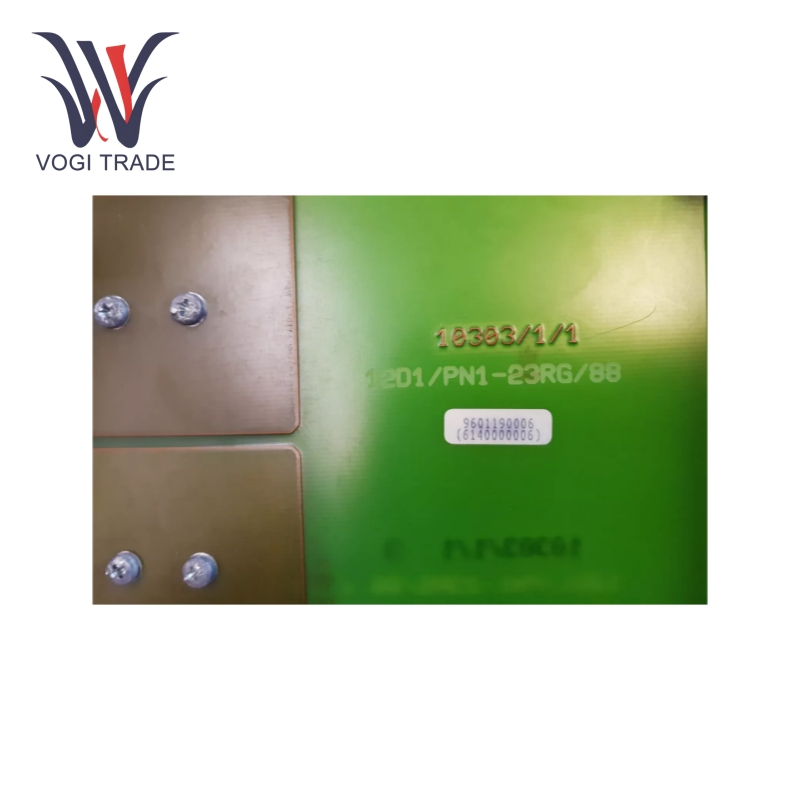

هانیول 10303/1/1

پارامترهای استفاده

ژنرال: مدل عمومی هانیول 10303/1/1 10303/1/1 03501* می باشد که دارای گواهینامه CE, TÜV و UL می باشد و با تمامی نسخه های نرم افزار سازگار است.

فضای مورد نیاز: با اندازه جمع و جور، به 4 TE (4 اسب بخار) و 3 HE (3 U) فضا نیاز دارد و می توان آن را در کابینت های کنترلی مختلف یا قفسه های تجهیزات نصب کرد.

پارامترهای الکتریکی: به عنوان یک ماژول غیرفعال، نیازی به منبع تغذیه خارجی ندارد. در موارد شدید، برای ماژول های بدون کد پسوند، حداکثر جریان آن به 20 A محدود می شود (تلفات توان ماژول). در همان زمان، حداکثر حد ولتاژ معکوس روی 30 ولت و افت ولتاژ رو به جلو به 0.55 ولت محدود می شود.

پارامترهای ترمینال: نوع ترمینال DIN 41612 - H15P (Faston) است و حداکثر جریان عبوری از کانکتور به 10 آمپر در هر پایه محدود می شود.

تابع

توزیع و تبدیل نیرو: هدف اصلی ماژول 10303/1/1 به عنوان یک ماژول توزیع برق (PSD) است. در سیستم‌هایی که واحدهای مرکزی اضافی و I/O غیر زائد با هم وجود دارند، خروجی را از واحد منبع تغذیه (PSU) بخش مرکزی اضافی می‌گیرد و آن را در یک منبع تغذیه 5 VDC برای بخش I/O غیر زائد مرتبط مونتاژ می‌کند. با سیستم این تضمین کننده یک منبع تغذیه پایدار و مکرر برای اجزای ورودی/خروجی است که برای عملکرد صحیح سیستم ضروری است.

کنترل افت ولتاژ: منبع تغذیه باید همیشه از طریق این ماژول به بخش مرکزی سیستم جریان یابد تا از ولتاژ برابر در تمام طول از منبع تغذیه تا بخش I/O اطمینان حاصل شود. این تضمین می کند که منبع تغذیه به طور یکنواخت در طول خود بارگذاری می شود و از هرگونه نوسانات ولتاژی که می تواند عملکرد و قابلیت اطمینان سیستم را کاهش دهد، جلوگیری می کند. علاوه بر این، محدوده منبع تغذیه 5 VDC در محدوده مجاز (± 5٪) بسیار دقیق است، بنابراین ماژول PSD باید نزدیک به ماژول PSU نصب شود تا افت ولتاژ در سیم کشی به حداقل برسد. حداقل اندازه سیم توصیه شده 2.5 میلی متر مربع (AWG 14) است.

ایمنی و نگهداری: ماژول PSD را فقط می توان در موقعیت قطع برق PSU مربوطه تعویض کرد. این یک ویژگی ایمنی است که از خطرات الکتریکی در هنگام تعویض و حفظ سیستم جلوگیری می کند.

دامنه کاربرد

صنایع شیمیایی: در فرآیند تولید مواد شیمیایی، برای اطمینان از منبع تغذیه پایدار برای دستگاه های کنترلی و سنسورهای مختلف (مانند سنسورهای دما، ترانسمیترهای فشار و فلومترها) استفاده می شود. این به حفظ دقت و قابلیت اطمینان کنترل فرآیند کمک می کند و در نتیجه کیفیت و ایمنی تولید مواد شیمیایی را تضمین می کند.

صنعت نفت: ارائه توزیع برق قابل اعتماد برای تجهیزات کلیدی و سیستم های کنترلی مانند مخازن ذخیره نفت، خطوط لوله و فرآیندهای پالایش در پالایشگاه ها و کارخانه های پتروشیمی. منبع تغذیه پایدار به جلوگیری از خرابی تجهیزات و وقفه در تولید کمک می کند و در نتیجه عملکرد طبیعی کل فرآیند تولید روغن را تضمین می کند.

صنعت مصالح ساختمانی: در فرآیند تولید مصالح ساختمانی مانند کارخانه های سیمان و کارخانه های شیشه، سیستم های کنترلی و حسگرها را نیرو می دهد، پارامترهای تولید مانند دما، فشار و جریان مصالح را نظارت و مدیریت می کند و کیفیت و ثبات تولید مصالح ساختمانی را تضمین می کند.

صنعت هوافضا: در تاسیسات ساخت و آزمایش هوافضا، قدرت پایداری را برای ابزار دقیق و سیستم های کنترل مختلف فراهم می کند و برای فرآیندهای آزمایش و تولید محصولات هوافضا دقت و اطمینان را فراهم می کند.

صنعت برق: می توان از آن در تاسیسات الکتریکی مانند نیروگاه ها و پست ها برای تامین توزیع برق برای سیستم های کنترل و تجهیزات نظارتی برای اطمینان از عملکرد پایدار شبکه برق و ایمنی منبع تغذیه استفاده کرد.
