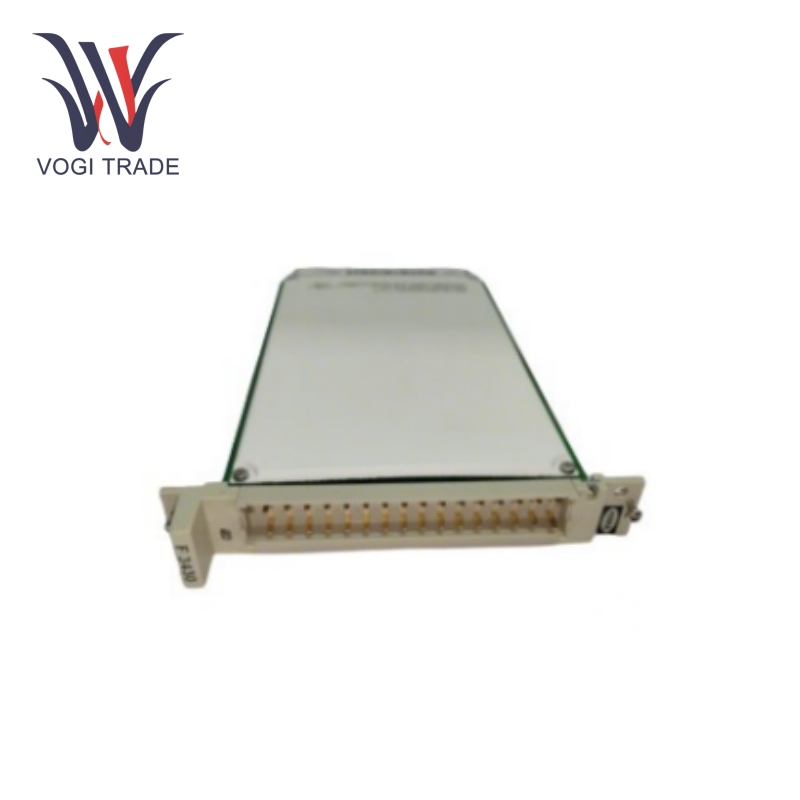

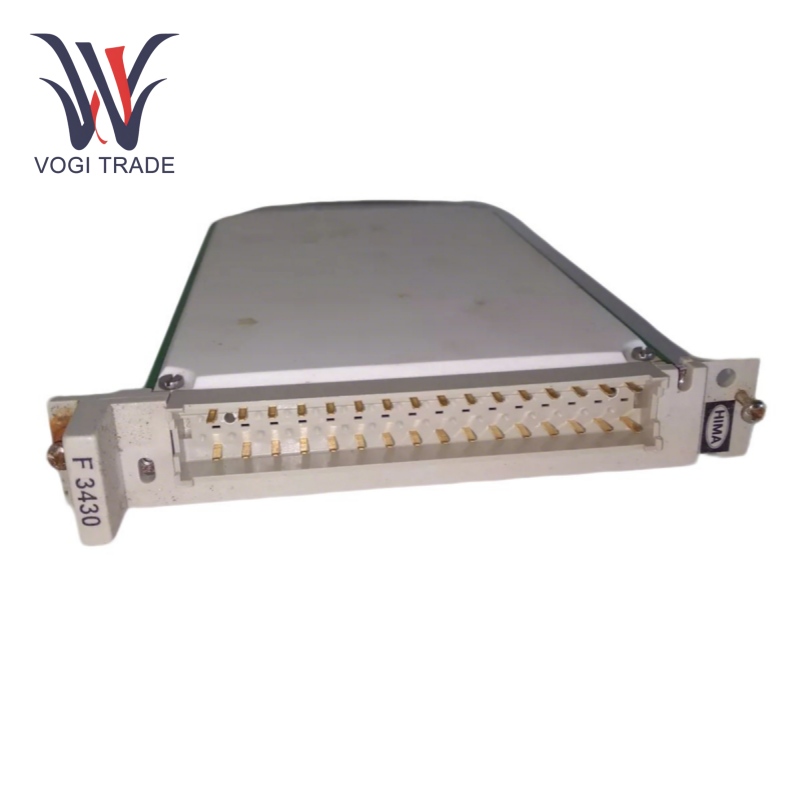

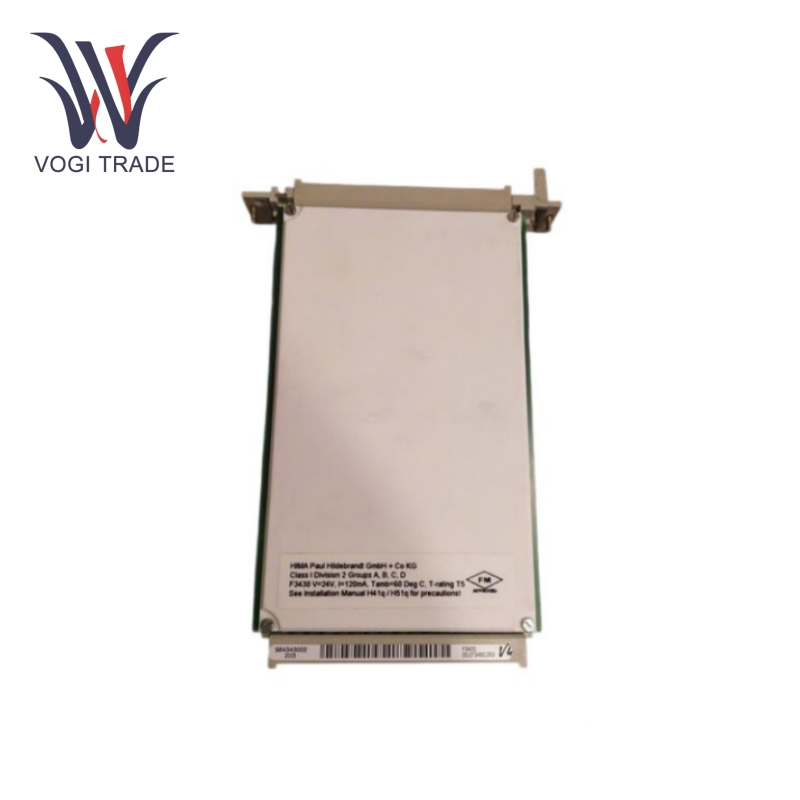

HIMA F3430

نمای کلی محصول: HIMA F3430 یک محصول اتوماسیون صنعتی با کارایی بالا، پایدار و قابل اعتماد است که می تواند راه حل های کنترل خروجی کارآمد و ایمن را برای سناریوهای کاربردی مختلف ارائه دهد.

قابلیت اطمینان بالا: این می تواند در محیط های مختلف صنعتی سخت کار کند و سیگنال های خروجی قابل اعتمادی را برای سیستم های اتوماسیون و کنترل های ایمنی ارائه دهد. این امر آن را به یک انتخاب قابل اعتماد برای صنایعی تبدیل می کند که به سطوح بالایی از ایمنی و پایداری نیاز دارند، مانند بخش های نفت و گاز، مواد شیمیایی، تولید برق و تولید.

ویژگی های منبع تغذیه: منبع تغذیه 5 ولت DC F3430 قبلاً به عنوان بخشی از زیربرک نصب شده است و نیاز به سیم کشی جداگانه را از بین می برد. برق 5 ولت DC برای CPU، کنترل رابط و ماژول های I/O ضروری است. توسط یک ماژول منبع تغذیه 24 ولت DC/5V DC کلاک که دارای شناسه F7130A است تولید می شود. ولتاژ خروجی 5 ولت DC ماژول منبع تغذیه (برای CPU، I/O و رابط ها) برای بررسی ولتاژ و تشخیص خرابی روی واحد مرکزی نظارت می شود. در صورت معیوب بودن ماژول منبع تغذیه، سیستم عامل این اطلاعات را از طریق یک متغیر سیستم در اختیار برنامه کاربر قرار می دهد.

پیکربندی پردازنده: F3430 مجهز به دو ریزپردازنده هماهنگ با ساعت است. هر ریزپردازنده حافظه مخصوص به خود را دارد. یک پردازنده با داده ها و برنامه های واقعی کار می کند، در حالی که دیگری با داده ها و برنامه های معکوس کار می کند. یک مقایسه کننده سخت افزاری قابل آزمایش برای همه دسترسی های خارجی هر دو ریزپردازنده وجود دارد. در صورت بروز ایراد، Watchdog روی وضعیت safe قرار می گیرد و وضعیت پردازنده F3430 اعلام می شود.

حافظه و ارتباطات: دارای فلش EPROM های حافظه برنامه برای سیستم عامل و برنامه کاربر است که حداقل برای 100000 چرخه نوشتن قابل استفاده است. حافظه داده نیز در SRAM وجود دارد. این ماژول دارای 2 رابط RS 485 با عایق گالوانیکی است و نرخ انتقال را می توان توسط یک سوئیچ روی 9600 bps یا 57600 bps تنظیم کرد یا سایر نرخ های انتقال را می توان توسط نرم افزار تنظیم کرد (در جایی که مقادیر نرم افزار اولویت دارند).

قابلیت های خروجی: به عنوان یک ماژول رله 4 کانال، F3430 می تواند بارهای مقاومتی یا القایی تا 500 میلی آمپر (12 وات) و اتصال لامپ تا 4 وات را تحمل کند. دارای ویژگی های خاموش کردن ایمنی و ایزوله ایمن یکپارچه است. افت ولتاژ داخلی حداکثر است. 2 ولت در بار 500 میلی آمپر، و مقاومت خط مجاز (در + خارج) حداکثر است. 11 اهم قطع ولتاژ کمتر در ولتاژ 16 ولت رخ می دهد.

ادغام و نگهداری آسان: طراحی ماژولار F3430 ادغام با سایر دستگاه ها و سیستم ها را راحت می کند. در عین حال، نگهداری آن نسبتاً ساده است. کاربران به راحتی می توانند تشخیص عیب و تعویض ماژول را انجام دهند و هزینه های تعمیر و نگهداری و زمان را کاهش دهند.
