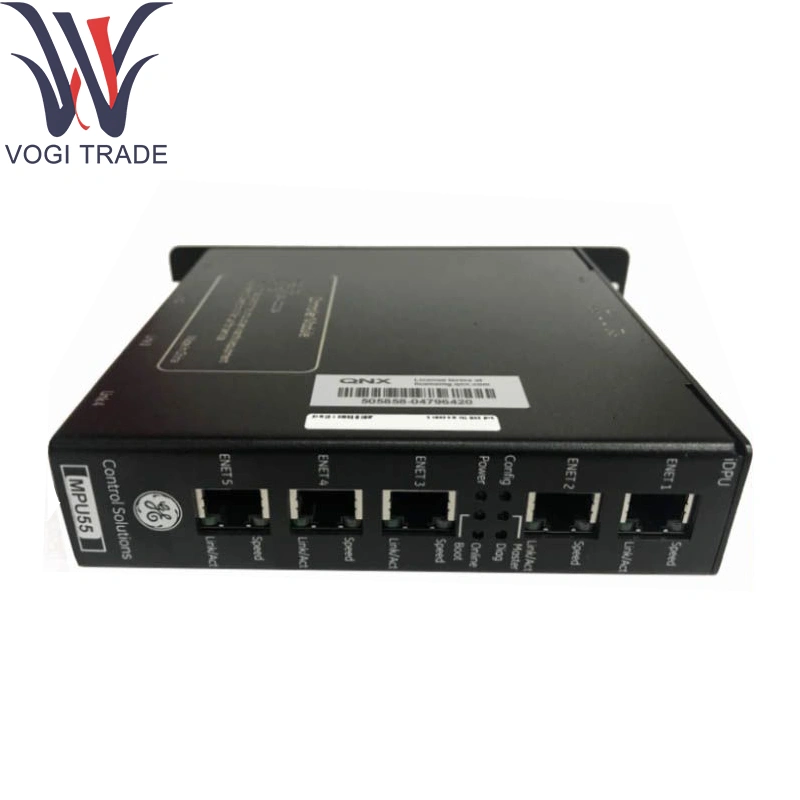

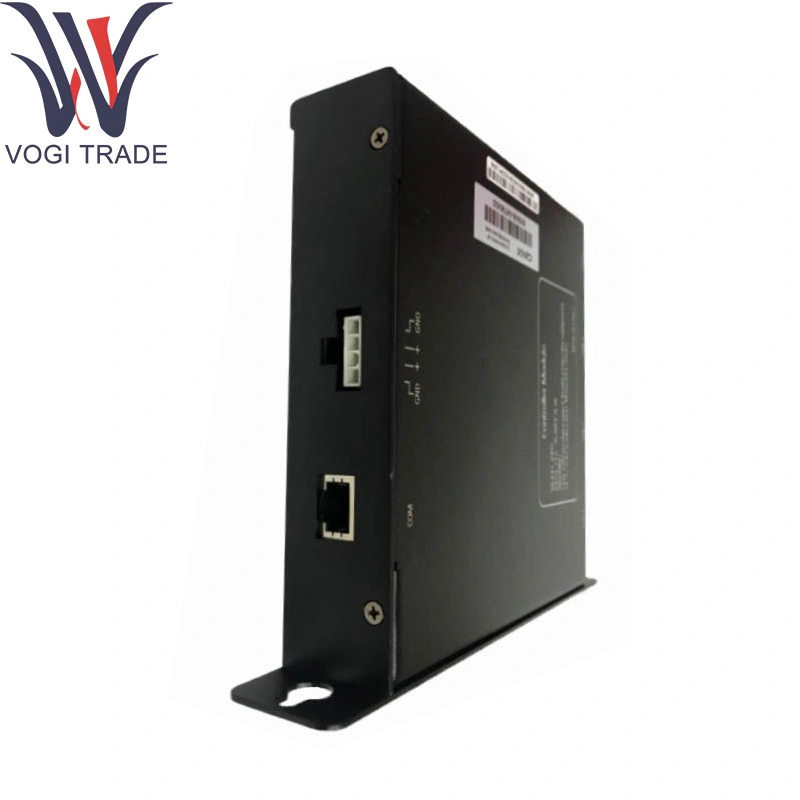

مارک: GEتوضیحات: MPU55 369B1860G0026شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 17اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE MPU55 369B1860G0026 به عنوان موتور اصلی پردازش و گرافیک در پانل های رابط اپراتور برای اتاق های کنترل GE Speedtronic Mark Vie/Vies و کیوسک های کنترل محلی.
| ساخت |
سعادت |
| شماره مدل |
MPU55 |
| شماره سفارش |
369B1860G0026 |
| کاتالوگ |
531x |
| شرح |
واحد ریزپردازنده GE MPU55 369B1860G0026 |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
7326909000 |
| بعد |
225 × 145 × 40 میلی متر |
| وزن |
0.68 کیلوگرم |
پارامترهای فنی
پردازنده: بازوی دو هسته ای Cortex-A53 @ 1.2 گیگاهرتز با گرافیک FPGA برای GE MPU55 369B1860G0026.
حافظه: 2 GB DDR4 SDRAM ؛ ذخیره فلش 8 گیگابایتی EMMC
رابط نمایش: LVD های با لینک دوتایی که تا 1080 × 1080 @ 60 هرتز پشتیبانی می کنند
لمس/ورودی:
پشتیبانی چند گزینه ای خازنی (پیش بینی شده)
کلیدهای عملکرد سخت افزاری 4 × با نور پس زمینه LED
ارتباطات:
2 × 10/100/1000Base-T اترنت (RJ-45)-Ionet و مهندسی
پورت کنسول 1 × RS-232/RS-422 (DB-9)
2 × USB 3.0 نوع A برای لوازم جانبی یا بارگیری سیستم عامل
خروجی ویدیوی 1 × HDMI-C برای نمایش کمکی
صدا: خروجی استریو سطح خط برای آلارم/زنگ ها
قدرت: 24 ولت DC (دامنه 18-32 ولت DC) ، حداکثر 20 W
رتبه بندی های محیطی:
دمای کار: 0 درجه سانتیگراد تا +55 درجه سانتیگراد
دمای ذخیره: -20 درجه سانتیگراد تا +70 درجه سانتیگراد
رطوبت: 10-90 ٪ RH غیر ضمنی
گواهینامه ها: Ul/Cul ، CE ، Atex Zone 2 (مشخصات پانل در هر GE برای GE MPU55 369B1860G0026)
تابع محصول
اجرای HMI: برنامه های اپراتور Cimplicity مبتنی بر HTML5 یا GE را اجرا می کند ، نمایشگرهای تقلید پویا ، روند ، خلاصه زنگ هشدار و دکمه های کنترل را ارائه می دهد.
شتاب گرافیکی: بارهای بارگذاری گرافیک بردار و انیمیشن ها به FPGA برای به روزرسانی های صاف و کم تأخیر.
کنترل محلی I/O: ورودی های صفحه لمسی/کلید را می خواند و دستورات کنترل را از طریق Ionet به CPU Mark Vie می خواند.
دسترسی به وب و از راه دور: سرور ایمن جاسازی شده برای مشاهده مشتری از راه دور ، به علاوه قابلیت های اشتراک گذاری صفحه نمایش VNC در GE MPU55 369B1860G0026.
گودالماژول پپورتینگs
قاب Bezel & Mounting: GE Standard Steel Bezel (369B-1861G0027) با واشر برای آب بندی IP54.
صفحه رابط برق: MPU55-PSU برای ریل های برق تنظیم شده و بافر I/O از GE MPU55 369B1860G0026 پشتیبانی می کند.
مهار کابل کشی: مونتاژ 369A-1767HXX برای LVDS ، Touch ، USB ، سریال و قدرت.
مؤلفه پسوندs
ماژول صفحه کلید خارجی: 439B-1872G0011 صفحه کلید شش دکمه
کیت پشتیبان USB: چوب USB صنعتی با ابزار تصویر
لوازم جانبی پانل: پوشش صفحه قفل/برچسب زدن و کیت Interlock En-Stop
فیکسچر کالیبراسیون لمسی: قلم اختصاصی و جیگ نصب شده
پشتیبانی نرم افزاری
ابزارهای پیکربندی: GE ToolboxST ™ طراح پانل برای طرح بندی صفحه نمایش
مدیریت سیستم عامل: لودر شبکه/USB با بررسی CRC
تشخیص و نظارت:
خودآزمایی در قدرت با پرچم های بهداشتی در "تشخیص سیستم"
عامل SNMP برای نظارت بر CPU/حافظه
خدمات از راه دور: دسترسی SSH/TELNET/HTTPS
مستندات: رویه ها و سیم کشی در GE Doc 369B1860G0026 (راهنمای نصب و نصب MPU55 IDPU).
