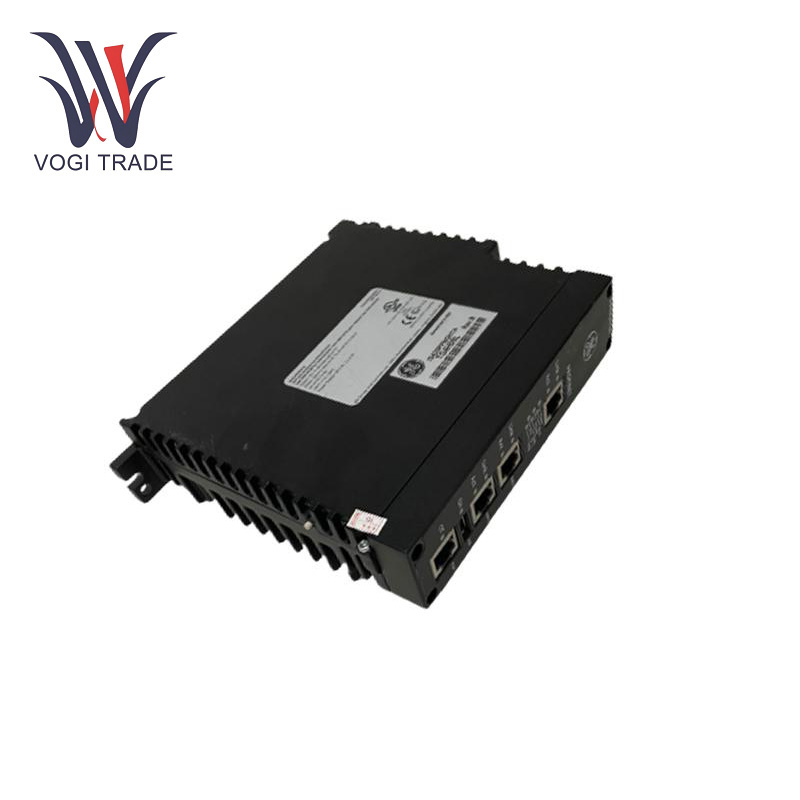

مارک: GEتوضیحات: ماژول دروازه کنترل کننده Profinetشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 5اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS420PPNGH1A یک ماژول دروازه کنترل کننده Profinet است. این ارتباطات با سرعت بالا بین کنترل کننده های مارک VIE و دستگاه های Profinet I/O را تسهیل می کند و باعث می شود تبادل داده و ادغام کارآمد در شبکه های اتوماسیون صنعتی امکان پذیر شود.
| ساخت |
سعادت |
| شماره مدل |
IS420ppngh1a |
| شماره سفارش |
IS420ppngh1a |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
35cm*35cm*8cm |
| ابعاد بسته بندی |
37cm*37cm*10cm |
| وزن |
1.5 کیلوگرم |
پارامترهای عملیاتی
پردازنده: 1066 مگاهرتز EP80579 پردازنده Intel.
خاطره: 256 MB DDR2 SDRAM.
سیستم عامل: qnx نوترینو.
منبع تغذیه: 24 در دی سی.
دمای عملیاتی: -20 درجه سانتیگراد تا +60 درجه سانتیگراد.
مصرف برق: طراحی مصرف انرژی کم برای اطمینان از بهره وری انرژی و کاهش تولید گرما.
ویژگی های محصول
رابط ارتباطی: GE IS420PPNGH1A سیستمی است که کنترلرهای مارک VIE را به دستگاه های Profinet I/O برای به اشتراک گذاری داده های پر سرعت متصل می کند.
تبدیل پروتکل: تبدیل داده ها بین پروتکل های مختلف ارتباطی برای به دست آوردن قابلیت همکاری در شبکه های صنعتی ناهمگن.
ادغام سیستم: عملکرد سیستم Mark Vie را با ارائه ادغام تقریباً در هر محصول اتوماسیون صنعتی گسترش می دهد.
کنترل کننده: GE IS420PPNGH1A می تواند به عنوان یک کنترل کننده Profinet عمل کند و به آن اجازه می دهد تا به سایر دستگاه های سازگار در یک شبکه صنعتی متصل شود و کنترل کند. این قادر به تبادل دستورات کنترل ، اطلاعات وضعیت و داده ها با سنسورها ، محرک ها و سایر کنترل کننده ها است.
عملکرد دروازه: یکی از کارکردهای اصلی دروازه است. دروازه جدید ارتباط بین Profinet و سایر انواع شبکه/پروتکل را ساده می کند. این در مجموعه های صنعتی بسیار مفید است که در آن باید ادغام با سیستم های مختلف میراث یا تجهیزات با استفاده از استانداردهای ارتباطی غیر از Profinet انجام شود.
مسیریابی و پردازش داده ها:GE IS420PPNGH1A مسیریابی داخلی و خارجی داده ها را کنترل می کند. کار آن این است که به آدرس مقصد بسته های داده ای که از دستگاه های Profinet می آیند و بسته ها را مطابق با آن مسیریابی کنید. علاوه بر این ، برخی از کارهای اصلی فیلتر کردن داده ها را پشتیبانی می کند.
نصب
نصب: برای نصب GE IS420PPNGH1A ، شما باید پنل را به صورت عمودی سوار کنید. این جهت گیری عمودی برای گردش هوا در اطراف ماژول ، که هوا خنک می شود بسیار مهم است. این باتری یا فن یکپارچه ندارد ، بنابراین در محیط نصب با حرکت هوا ، طبیعی یا اجباری خنک می شود. همه اینها باید در محل نصب تولید شود ، با اطمینان از اینکه در حال حاضر مانع گردش هوا در نزدیکی ماژول نمی شود.
اتصال شبکه: برای یک شبکه Profinet ، از کابل های اترنت مناسب برای اتصال استفاده کنید. دستگاهی مانند سوئیچ کم هزینه و بدون کنترل به طور کلی به ماژول مانند ESWA 8 - پورت سوئیچ بدون مدیریت یا ESWB 16 - پورت بدون کنترل وصل می شود. به خاطر داشته باشید که وقتی هر دو Ionet و Profinet فعال می شوند ، با همان سوئیچ قابل پشتیبانی نیستند.
لینک برق: لطفاً منبع تغذیه 24 ولت DC را به ترمینال ماژول وصل کنید. اطمینان حاصل کنید که تمام اتصالات برای جلوگیری از از بین رفتن قدرت محکم هستند. اطمینان حاصل کنید که تمام اتصالات را دو بار بررسی کنید و مطمئن شوید که قبل از تغذیه روی ماژول هیچ سیم سست یا قطب های نادرست وجود ندارد.
دامنه کاربرد
نیروگاه: GE IS420PPNGH1A نظارت و کنترل عملیات توربین در نیروگاه ها.
نفت و گاز: مدیریت فرآیند برای استخراج و پالایش
پردازش شیمیایی: مدیریت تولید انواع مختلف مواد شیمیایی.
تصفیه آب: کنترل سیستم تصفیه و توزیع آب
عیب یابی
نظارت بر فعالیت کاربر را انجام دهید: به طور مداوم برای رفتار غیرمعمول نظارت کنید.
بررسی های اتصال: سفتی کلیه اتصالات سیم کشی را تأیید کنید و به دنبال علائم خوردگی یا آسیب باشید.
به روزرسانی های نرم افزاری: به طور مرتب کد برنامه و سیستم عامل را با جدیدترین نسخه های وصله دار به روز کنید.
شرایط زیست محیطی: تأیید کنید که محیط دستگاه در سطح دما و رطوبت اعلام شده قرار دارد.
بررسی منبع تغذیه: بازرسی منبع تغذیه اطمینان حاصل کنید که ولتاژ ورودی در محدوده قرار می گیرد.
