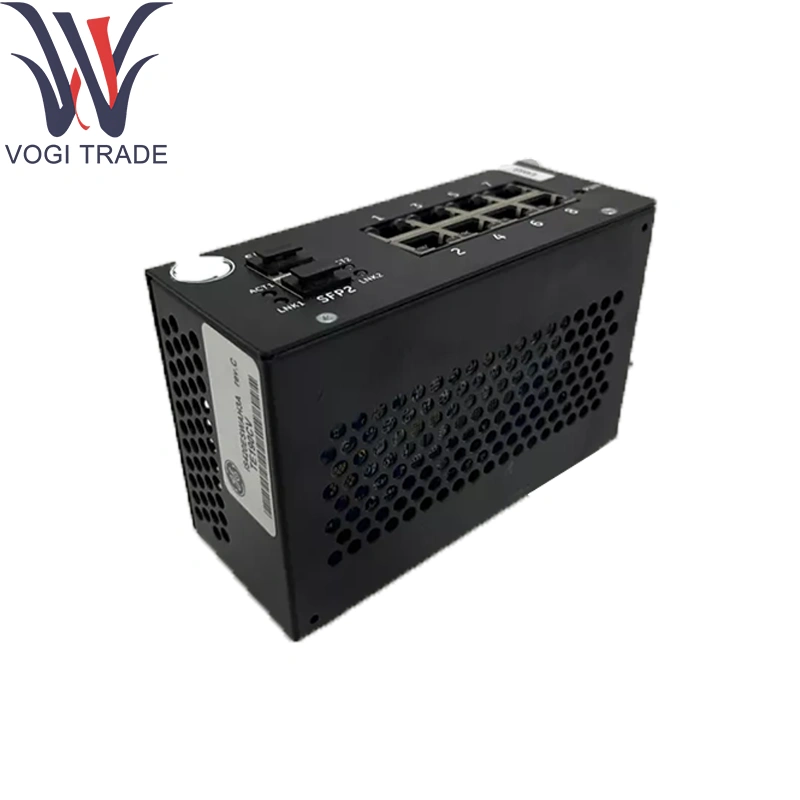

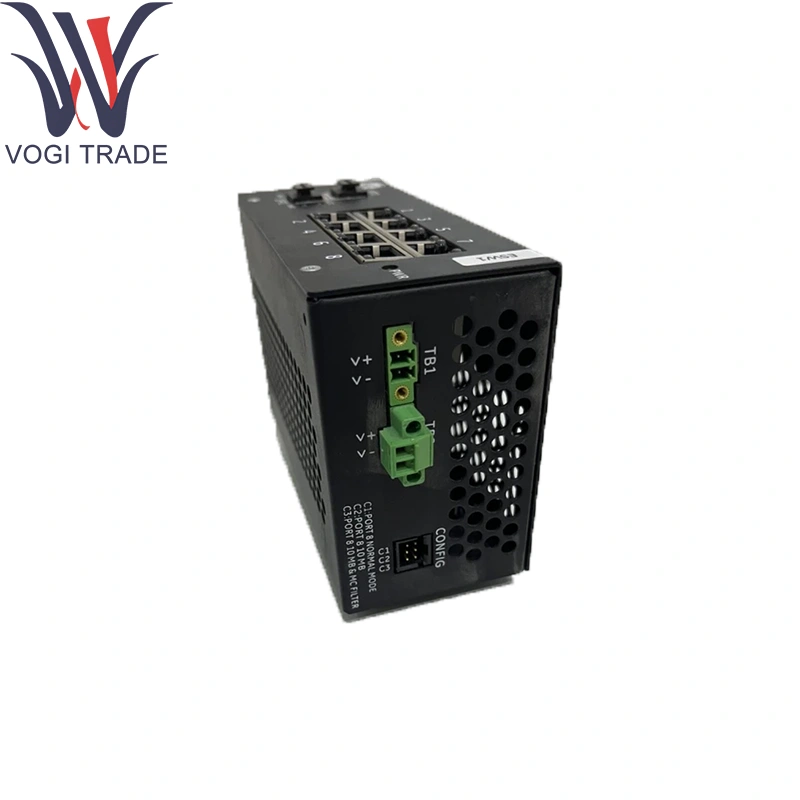

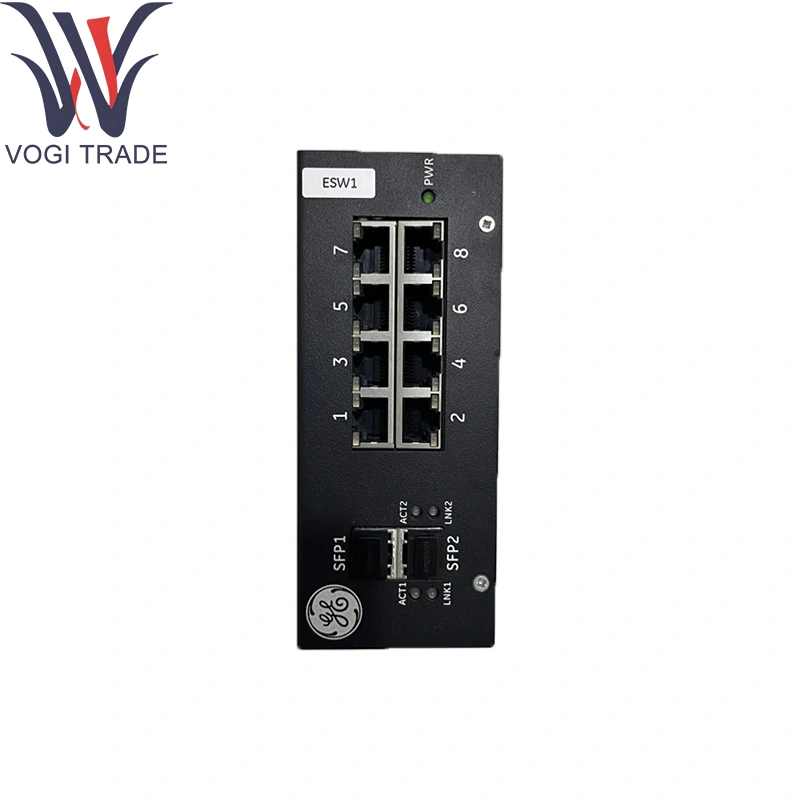

GE IS420ESWBH3AE سوئیچ اترنت صنعتی

پارامترهای فنی

درگاه ها: مس 10 16/100Base-TX RJ-45 مس

Uplinks: None (نوع H3ae)

بافر: بافر بسته 256 کیلوبایت ؛ حداکثر 4 آدرس MAC را پشتیبانی می کند

مذاکره خودکار و HP-MDIX: بله (کامل/نیمه دوپلکس)

شاخص های LED: پیوند/فعالیت/فعالیت/دوبلکس/سرعت ؛ وضعیت قدرت

ورودی برق: 24/28 ولت DC (18-32 ولت DC) ، 1 حداکثر ؛ افزونگی دو ورودی از طریق اتصالات Phoenix MC

GE IS420ESWBH3AE محیط زیست:

دمای کار: -40 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

کلاس 1 DIV 2/Zone 2/ATEX دارای گواهینامه ؛ با IEEE 1613 g3 ملاقات می کند

GE IS420ESWBH3AE مکانیکی:

PCB روکش شده با رطوبت و مقاومت آلاینده

بدون فن ، طراحی خنک شده

Din-Rail یا Panel Mount (کلیپ هایی که به طور جداگانه فروخته می شوند)

تابع محصول

سوئیچ اترنت صنعتی GE IS420ESWBH3AE به عنوان یک سوئیچ 1/2 لایه ای کاملاً کنترل نشده عمل می کند و حمل و نقل قطعی ، کم تحرک و بافر بسته های اترنت را فراهم می کند. استقرار پلاگین و بازی را برای حلقه های کنترل بحرانی بدون هیچ پیکربندی کاربر یا مدیریت سربار فعال می کند.

ماژول های پشتیبانی اصلی

تابلوهای کنترل کننده: CPU و ماژول های ترمینال (به عنوان مثال ، IS200TPROH1C ، IS200TTURH1C)

بسته های I/O: ماژول های آنالوگ ، گسسته ، رله و ایمنی I/O (به عنوان مثال ، IS230TAISH2C ، IS400TRLYS1B ، IS220YSILS1B)

دستگاه های ایمنی: ماژول های رابط ایمنی عملکردی در پیکربندی های Mark Vies

اجزای پسوند

کلیپ های نصب:

259B2451BVP1 (موازی لبه بلند)

259B2451BVP4 (عمود بر عمود)

انواع جایگزین: مدل های سری H ESWB (H1A-H5A) که حداکثر دو لینک فیبر را ارائه می دهند

قطعات یدکی: اتصالات جایگزین ، کیت های پوشش دهنده کنفورماسی و لوازم جانبی محفظه

پشتیبانی نرم افزاری

پیکربندی: هیچکدام (بدون کنترل)

نظارت: فقط LED های وضعیت محلی

پروتکل ها: حمل و نقل شفاف اترنت ؛ بدون پشتیبانی VLAN ، SNMP یا CLI

سیستم عامل: بارگیری کارخانه ؛ بدون ارتقاء زمینه

مستندات: GE Mark Vie Ethernet/Ionet Switches Shemary Sheets و Mark Vies System System
