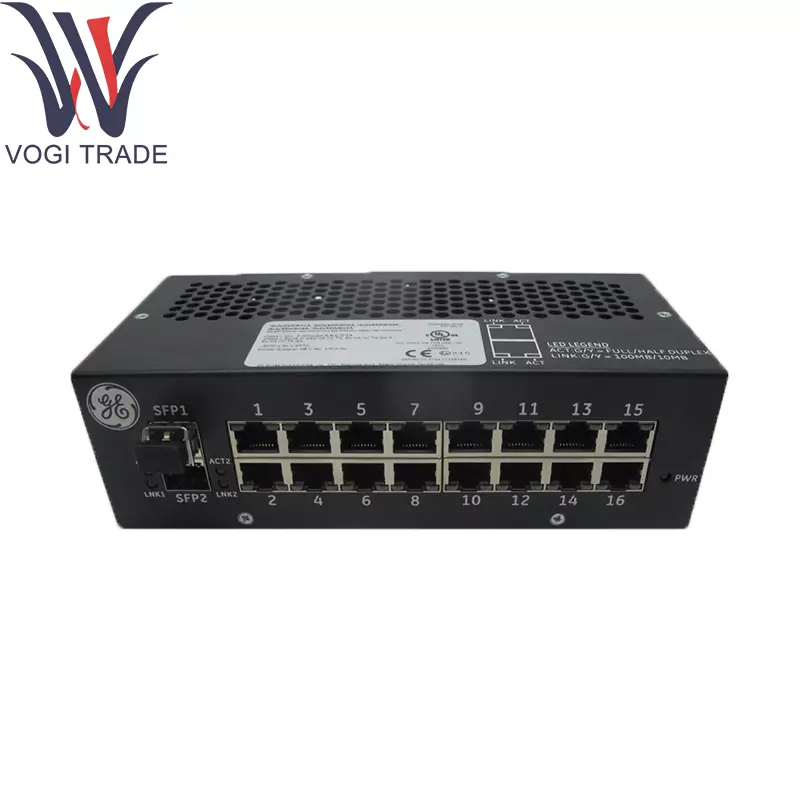

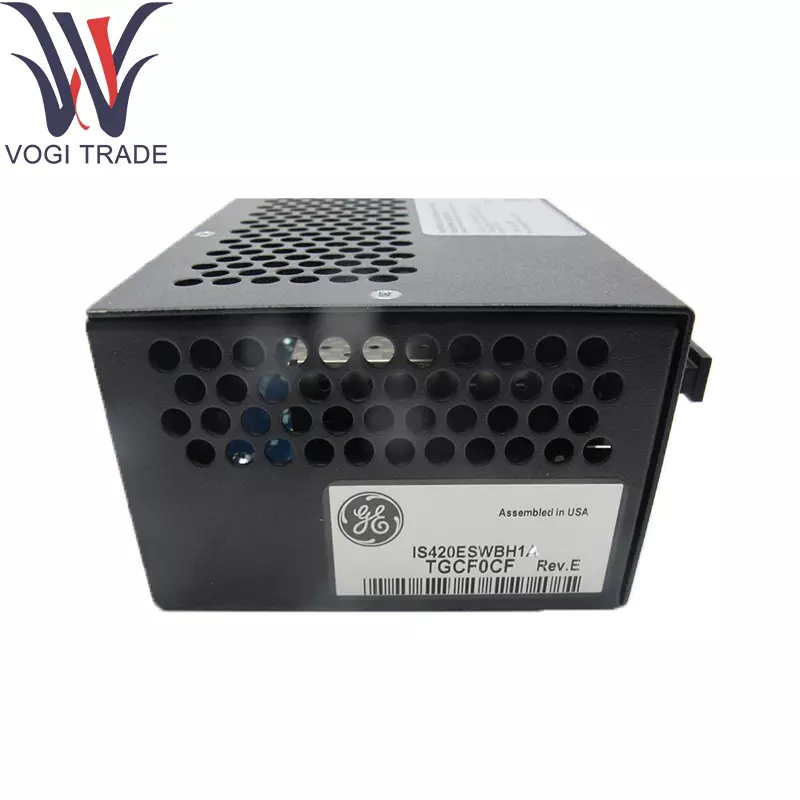

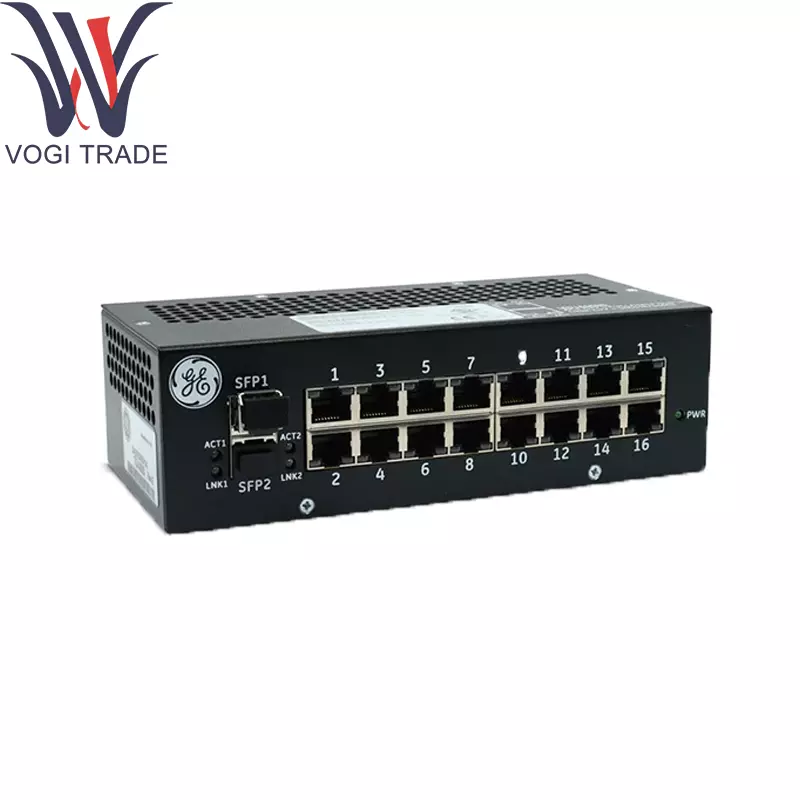

مارک: GEتوضیحات: IS420ESWBH1Aشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 14اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS420ESWBH1A 16 پورت اترنت سوئیچ به عنوان یک سوئیچ اترنت صنعتی بدون کنترل در سیستم های کنترل GE Speedtronic Markvie/Vies.
| ساخت |
سعادت |
| شماره مدل |
IS420ESWBH1A |
| شماره سفارش |
IS420ESWBH1A |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
18.8 × 8.6 × 5.6 سانتی متر |
| وزن |
1.6 کیلوگرم |
پارامترهای فنی
درگاه های مس: 10 × 10/100Base - TX ، RJ - 45
درگاه فیبر: 1 × 100Base - FX Multi - فیبر ، LC connector نوع.
استانداردها و ویژگی های GE IS420ESWBH1A:
سازگاری IEEE 802.3/802.3u/802.3x
Full—/Half - Duplex Auto - ارتباطات ، HP - MDIX AUTO -
بافر بسته 256 کیلوبایت ؛ حداکثر 4 آدرس MAC را پشتیبانی می کند
LED های هر POR: پیوند ، فعالیت ، دوبلکس ، سرعت ؛ وضعیت قدرت LED
GE IS420ESWBH1A قدرت:
ورودی 24/28 ولت DC ، 1 حداکثر (ورودی های دوگانه برای عرضه اضافی)
ققنوس MC 1.5/S - stf - 3.81 اتصالات (2 Qty)
GE IS420ESWBH1A زیست محیطی و ایمنی:
دمای کار: -40 درجه سانتیگراد تا 70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)
دمای ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
مکان های خطرناک دارای امتیاز: کلاس 1 Div 2 / Class 2 Zone 2 / ATEX
IEEE 1613 (G3) سازگار ؛ همرفت -
کابل کشی و نصب:
از Cat 5e UTP با اتصالات 8p8c (RJ - 45) استفاده کنید
DIN - MOUNT RAIL یا PANEL (کلیپ های جداگانه مورد نیاز)
تابع محصول
GE IS420ESWBH1A 16 پورت اترنت سوئیچ Ionet به عنوان یک سوئیچ اترنت صنعتی بدون کنترل در سیستم های کنترل GE Speedtronic Mark VIE/VIES خدمت می کند. حمل و نقل قطعی و کمتری برای حمل و نقل بسته و بافر تا شانزده درگاه مس و یک لینک فیبر فراهم می کند و ستون فقرات ارتباط یونی بین کنترل کننده ها ، قفسه های I/O و ماژول های ایمنی را بدون پیکربندی تخته تشکیل می دهد.
ماژول های پشتیبانی اصلی
معمولاً در یک نصب Mark Vie در کنار:
کنترل کننده های GE IS420ESWBH1A: CPU و ماژول های ترمینال برای کنترل اولیه/پشتیبان گیری
I/O: ماژول های آنالوگ و دیجیتال I/O (به عنوان مثال ، IS230TAISH2C ، سری IS232TBH)
ایمنی: پردازنده های ایمنی عملکردی و I/O از راه دور در معماری Mark Vies
اجزای پسوند
DIN - کلیپ های نصب شده (سفارش جداگانه):
- 259B2451BVP1 - ESWB طولانی - به موازات راه آهن
- 259B2451BVP4 - ESWB طولانی - لبه عمود بر راه آهن
انواع فیبر متناوب: سایر مدل های Series درگاه های فیبر 0 ، 2 یا یکنواخت ارائه می دهند
پشتیبانی نرم افزاری
پیکربندی: هیچکدام (کاملاً بدون کنترل)
نظارت: فقط LED های محلی
پروتکل ها: لایه شفاف 1/2 حمل و نقل (بدون VLAN یا مدیریت)
سیستم عامل: کارخانه - بارگیری شده ؛ بدون به روزرسانی کاربر
مستندات: GEI - 100869 Mark Vie Ethernet/Ionet Switches Summary Sheet و Mark Vies System در دسترس است
