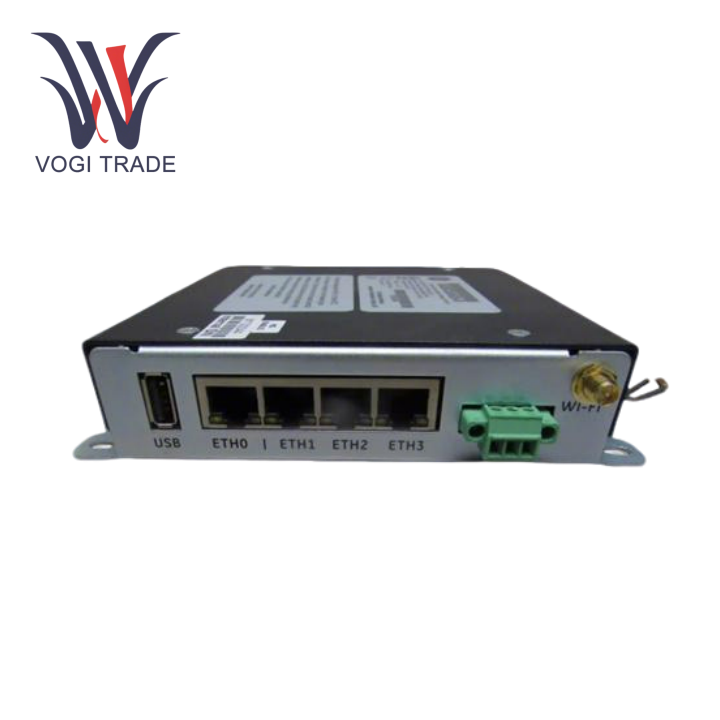

مارک: GEتوضیحات: کنترل ماژول دروازه ارتباطاتشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 5مدت پرداخت: t/tبندر حمل و نقل: شنژنGE IS420CCGAH2AB از یک معماری یکپارچه سخت افزاری و نرم افزار برای دستیابی به تعامل داده های در زمان واقعی و انتقال فرمان کنترل بین دستگاه ها استفاده می کند و برای توربین های گازی ، سیستم های برق ، پتروشیمی و سایر سناریوهای با قابلیت اطمینان مناسب است.
| ساخت |
وابسته به جنرال الکتریک |
| شماره مدل |
IS420CCGAH2AB |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
9031809090 |
| بعد |
16*9*6cm |
| ابعاد بسته بندی |
20*12*8cm |
| وزن |
2 کیلوگرم |
پارامترهای فنی
پردازنده: پردازنده چند هسته ای با کارایی بالا.
حافظه و ذخیره سازی: رم 256 مگابایت ، حافظه فلش 512 مگابایت.
بندر اترنت: 100 مگابیت در ثانیه.
رابط سریال: 2 × RS-485/422 ، پشتیبانی از پروتکل RTU MODBUS.
ورودی توان: 24 ولت DC (10 ±) ، مصرف برق ≤15W.
دمای کار: -20 ℃ تا +70 ℃ ، سطح حفاظت IP40.
توابع اصلی
ارتباطات چند پروتکل: GE IS420CCGAH2AB از اترنت/IP ، Modbus TCP/RTU و سایر پروتکل ها برای دستیابی به یکپارچه سازی یکپارچه با PLC ، سیستم DCS و تجهیزات شخص ثالث پشتیبانی می کند.
مدیریت داده ها: GE IS420CCGAH2AB دارای یک پایگاه داده داخلی در زمان واقعی است ، از جمع آوری و ارسال داده های سطح میلی ثانیه پشتیبانی می کند و برای سناریوهای کنترل سرعت بالا (مانند تنظیم سرعت توربین) مناسب است.
تشخیص و افزونگی: نظارت بر زمان واقعی وضعیت پیوند ارتباطی ، تحریک آلارم های غیر طبیعی (مانند قطع اتصال ، از دست دادن بسته های داده) ، پشتیبانی از مبادله داغ ماژول و به روزرسانی های آنلاین سیستم عامل و کاهش خرابی سیستم.
اصل کار
GE IS420CCGAH2AB از طریق کانکتور صفحه پشتی در قفسه کنترل Mark Vie یکپارچه شده است. پس از دریافت دستورالعمل از کنترلر ، توسط پشته پروتکل تجزیه می شود و از طریق اترنت یا رابط سریال به دستگاه هدف منتقل می شود. در عین حال ، داده های تجهیزات میدانی جمع آوری و به سیستم کنترل تغذیه می شود تا یک کنترل حلقه بسته ایجاد شود.
سازگاری و محصولات پشتیبانی
سیستم کنترل: سازگار با سیستم عامل های مارک VIE و MARK VIES ، پشتیبانی از پیکربندی نرم افزار ControlST و تشخیص.
IS420ESWBH2A: سوئیچ اترنت صنعتی برای گسترش شبکه.
IS220PDIAH1B: ماژول I/O دیجیتال برای دستیابی به سیگنال و درایو محرک.
IS220PAICH1B: ماژول ورودی آنالوگ ، پشتیبانی از دسترسی سنسور با دقت بالا.
سازگاری PLC: از ارتباطات سری Siemens Simatic S7-1500 و Schneider Modicon از طریق پروتکل Modbus پشتیبانی می کند.
سازگاری سازها: می تواند به ابزارهای نظارت بر لرزش سری نوادا 3500 متصل شود.
