مارک: GEتوضیحات: IS420CCGAH2A IS420CCGAH2ABشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 15اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS420CCGAH2A Control Control Control Module Gateway به عنوان یک دروازه واحد ترمینال از راه دور (RTU) عمل می کند ، و اتوبوس کنترل یونت GE را به پروتکل های مختلف Fieldbus/صنعتی (Modbus ، Profibus ، Canopen ، FoundationfieldBus) می اندازد. لینوکس را برای مدیریت ارتباطات ، خدمت به صفحات وضعیت مبتنی بر وب و داده های مسیر بین کنترل کننده ها ، HMI ها و دستگاه های میدانی اجرا می کند.
| ساخت |
سعادت |
| شماره مدل |
IS420CCGAH2A IS420CCGAH2AB |
| شماره سفارش |
IS420CCGAH2A IS420CCGAH2AB |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8471800000 |
| بعد |
120 میلی متر × 85 میلی متر × 65 میلی متر |
| وزن |
0.6 کیلوگرم |
پارامترهای فنی
شماره قسمت: IS420CCGAH2A (PCB با روکش کنفورماسی)
سری: Mark Vie & Vies
توضیحات: دروازه ارتباطات کنترل (CCGA)
تجدید نظر: 1 الف
سیستم عامل: لینوکس تعبیه شده
رابط های GE IS420CCGAH2A:

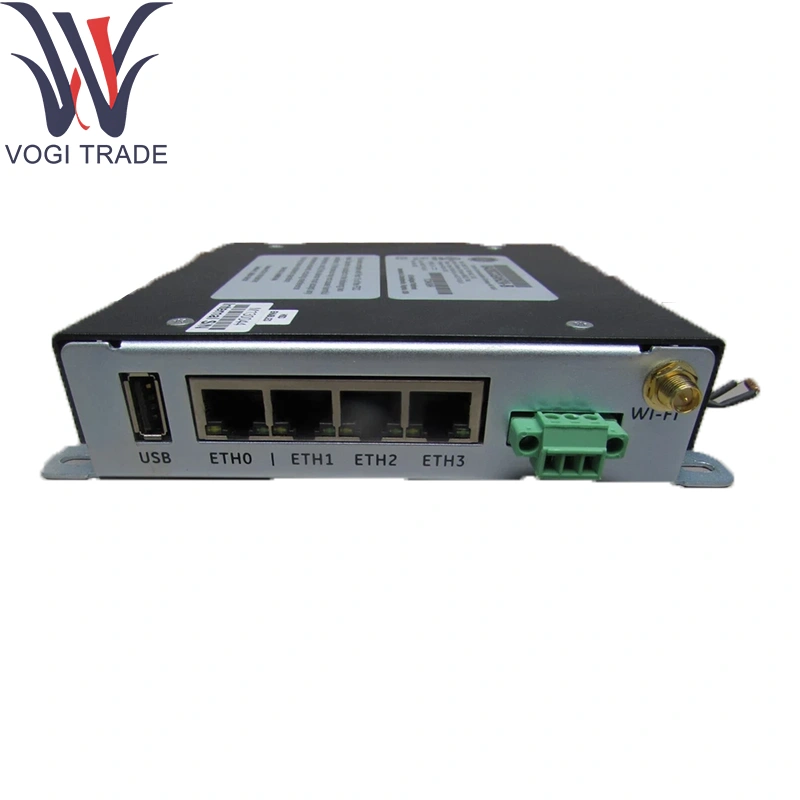

اترنت: پورت 4 × RJ-45 (برچسب ETH0-ETH3)
سریال: پورت 1 × RS-232 ؛ درگاه 1 × RS-485
USB: 1 × Type-A
ذخیره سازی: شکاف کارت 1 × میکرو SD
بی سیم: Wi-Fi داخلی با اتصال آنتن خارجی
قدرت: اسمی 24 ولت DC (از طریق پشت پرده محوطه)
GE IS420CCGAH2A رتبه بندی های محیطی:
الکترونیک: -30 درجه سانتیگراد تا 65 درجه سانتیگراد (-22 درجه فارنهایت تا +149 درجه فارنهایت)
GE IS420CCGAH2A FIELDBUS MODES:
Profibus Master: -20 درجه سانتیگراد تا +55 درجه سانتیگراد
استاد Canopen: -20 درجه سانتیگراد تا +55 درجه سانتیگراد
دستگاه پیوندی پایه FieldBus: 0 درجه سانتیگراد تا +55 درجه سانتیگراد
ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
GE IS420CCGAH2A کنترل کنترل ماژول Gateway به عنوان یک دروازه ترمینال از راه دور (RTU) عمل می کند ، و بر روی اتوبوس کنترل یونت GE به پروتکل های مختلف Fieldbus/صنعتی (Modbus ، Profibus ، Canopen ، Foundation FieldBus) می شود. لینوکس را برای مدیریت ارتباطات ، خدمت به صفحات وضعیت مبتنی بر وب و داده های مسیر بین کنترل کننده ها ، HMI ها و دستگاه های میدانی اجرا می کند.
ماژول های پشتیبانی اصلی
ماژول کنترلر UCPA: CPU مارک VIE (به عنوان مثال ، IS420UCPAH2A)
ماژول HMI: پانل رابط اپراتور برای کنترل/نظارت محلی
بلوک های ترمینال و منبع تغذیه: محفظه های پشت پرده تأمین برق و اتصالات I/O
اجزای پسوند
آنتن خارجی: برای عملکرد Wi-Fi (اتصال میکرو BNC) لازم است
کیت مودم سلولی: مودم تلیت و SIM SLOT برای اتصال از راه دور 3G/4G
سخت افزار نصب درب: براکت و پیچ برای نصب CCGA روی درب محفظه
آداپتور Din-Rail: اختیاری برای نصب مجدد در قفسه های ساز
پشتیبانی نرم افزاری
ابزار پیکربندی: راهنمای کاربر GE Toolboxst برای CCGA (GEI-100848)
نرم افزار کنترل: با مجموعه برنامه های کاربردی GE Controlst/Mark Vies یکپارچه شده است
راه اندازی شبکه: IP-Default IP در ENET0 (به کنترلر) و ENET1 (به ایستگاه کاری مهندسی) ، قابل تنظیم از طریق وب UI یا جعبه ابزار
مدیریت سیستم عامل: تصویر قابل بارگیری از طریق جعبه ابزار ؛ مکانیسم به روزرسانی مبتنی بر لینوکس
مستندات: دستورالعمل های دروازه ارتباطات CCGA (GE Document GEK-SA-1045)
