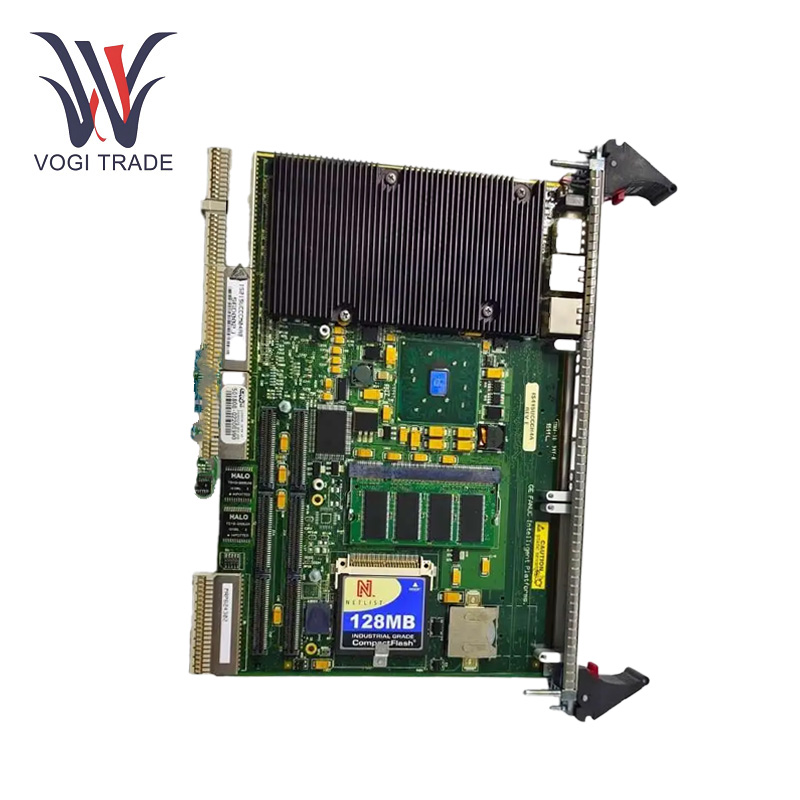

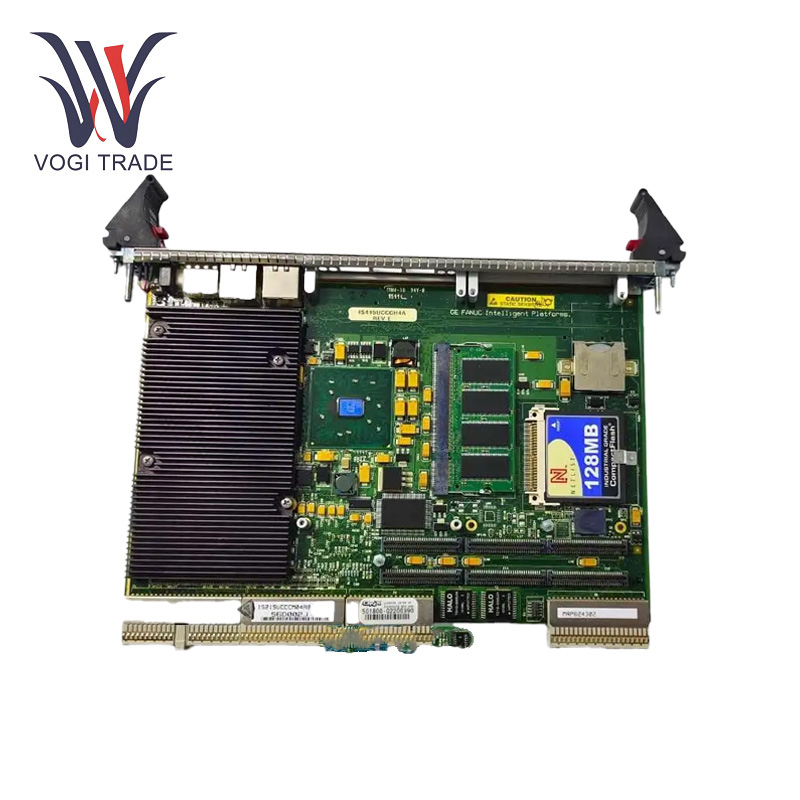

GE IS415UCCCH4A

عملپارامترهای ما

پردازنده:پردازنده Intel Pentium M در 1.6 گیگاهرتز.

خاطره: 256 MB DDR RAM.

سیستم عامل: Qnx Neutrino ، یک سیستم عامل چند وظیفه ای در زمان واقعی که برای برنامه های صنعتی با سرعت بالا و با قابلیت اطمینان بالا طراحی شده است.

الزامات قدرت: +5 در DC.

دمای عملیاتی: 0 تا +50 درجه سانتیگراد.

بنادر اترنت: دو درگاه اترنت 10/100/1000Base-TX برای اتصال به UDH و بزرگراه داده کنترل اختیاری (CDH).

ویژگی های محصول

اجرای کد درخواست: کد برنامه کاربردی مورد استفاده برای هدایت فرآیندهای صنعتی را اجرا می کند

ارتباط سیستم: ارتباط بین کنترل کننده و بسته های I/O را از طریق رابط های شبکه I/O وارد کنید

داده های پردازش: GE IS415UCCCH4A پردازش داده های دریافت شده از چندین ورودی را برای مدیریت مناسب و کنترل عملیات صنعتی امکان پذیر می کند.

کنترل و پردازش: GE IS415UCCCH4A یک صفحه کنترل کننده شکاف در سری Mark VIE است که برای اجرای کدهای برنامه برای کنترل توزیع شده در نظر گرفته شده است. این می تواند الگوریتم های کنترل مختلفی را برای کنترل کار دستگاه هایی که به آن وصل شده است ، اجرا کند.

رابط ارتباطی: چندین درگاه ارتباطی. GE IS415UCCCH4A همچنین دارای دو اتصالات اترنت 10/100/1000 - T است. دیگر با پیوند بزرگراه واحد داده می شود که امکان برقراری ارتباط با HMIS یا سایر دستگاه های کنترل را فراهم می کند. می توان برای اتصال شبکه اترنت اختیاری خدمت کرد. به عنوان یک امتیاز اضافی ، دارای یک درگاه COM1 برای اتصال Rs - 232C است که می تواند برای نیازهای مختلف ارتباطی استفاده شود ، از جمله اما محدود به اتصال به دستگاه های میراث یا برای اهداف اشکال زدایی نیست.

همگام سازی: GE IS415UCCCH4A می تواند ساعتهای بسته ها و کنترل کننده های I/O را در 100 میکرو ثانیه از طریق شبکه های R ، S و T I/O با استاندارد IEEE 1588 همزمان کند. چنین همگام سازی دقیق و دقیق برای اطمینان از اینکه اجزای مختلف در یک سیستم کنترل توزیع شده با یکدیگر هماهنگ می شوند ، بسیار مهم است و داده ها به موقع و دقیق دریافت و پردازش می شوند.

نصب

قرار دادن قفسه و شکاف: ماژول کنترلر یک قفسه چهار شکاف است. حداقل یک یا دو منبع تغذیه. کنترل کننده اصلی باید در سمت چپ باشد - بیشتر شکاف (شکاف 1). این اسلات دوم ، سوم و چهارم در یک قفسه واحد می تواند کنترل کننده های اضافی داشته باشد. اگر یک باتری CMOS برای گسترش طول عمر ذخیره خود از آن جدا نشده باشد ، قبل از قرار دادن تخته ، بلوز باتری باید دوباره نصب شود.

درج فیزیکی: جایی که تابلوهای مارک VI VME فقط از بین رفته بودند ، ماژول UCCC دارای انژکتورها/غده های خارج از قسمت پایین و بالا برای نصب تخته ، نوک پستان بالا به سمت بالا و قسمت زیرین پایین به پایین است و سپس صفحه را به داخل قفسه بکشید. با استفاده از انژکتورها ، تخته را به طور کامل یک بار اتصال دهنده مکان در پشت تخته ، کانکتور صفحه پشتی را درگیر کنید. سپس ، در حالی که به پایین به انژکتور بالا فشار می آورید ، روی قسمت پایین بیرون بکشید. پس از درج ، پیچ های انژکتور/Ejector بالا و پایین را پیچ کنید. علاوه بر ارائه اتصال زمینی شاسی ، ثبات مکانیکی را نیز تضمین می کند.

قدرت - خاموش کردن: توصیه می شود هنگام تعویض هر تخته در قفسه ، برق را خاموش کنید. در یک واحد منبع تغذیه ، یک منبع تغذیه می تواند از طریق سوئیچ تنظیم مجدد شود. یک کنترلر کمکی هر دو منبع تغذیه را در هر منبع تغذیه کنترل می کند ، که می تواند با اطمینان یک منبع تغذیه را به طور همزمان از بین ببرد و ورودی برق را به هر مدار منبع - منبع - قطع کند.

دامنه کاربرد

نیروگاه: نظارت و کنترل عملیات توربین در نیروگاه ها.

نفت و گاز: نظارت بر فرایندها در عملیات استخراج و پالایش.

پردازش شیمیایی: GE IS415UCCCH4A نظارت بر فرآیندهای متنوع تولید شیمیایی.

تصفیه آب: مدیریت سیستم های تصفیه و توزیع آب.

عیب یابی

نظارت بر سیستم: به طور مرتب عملکرد سیستم را برای شناسایی هرگونه ناهنجاری کنترل کنید.

اتصالات: تأیید کنید که تمام اتصالات محکم و بدون خوردگی/آسیب هستند.

به روزرسانی های سیستم و کد: همیشه کد سیستم عامل و برنامه ها را در آخرین نسخه نگه دارید.

شرایط زیست محیطی: اطمینان حاصل کنید که محیط کار در محدوده دما و رطوبت مورد نیاز است.
