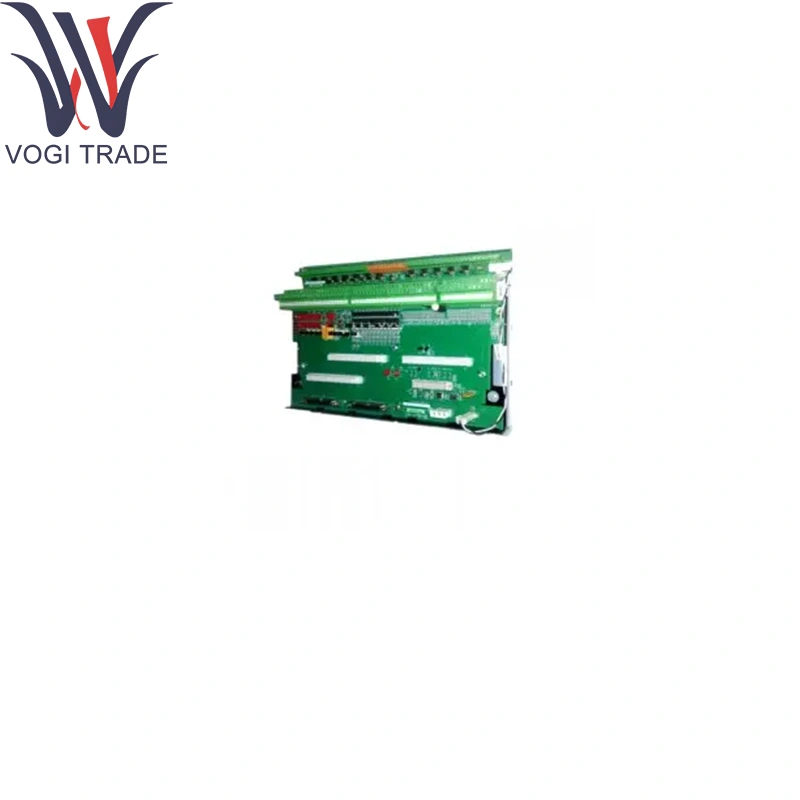

مارک: GEتوضیحات: IS400TCASH1AGDشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS400TCASH1AGD هر دو اندازه گیری حلقه جریان ترموکوپل و آنالوگ را در حلقه های ایمنی YSIL برای سفر بیش از حد توربین ، شعله ورزی و سیستم های روغن روغن ادغام می کند.
| ساخت |
سعادت |
| شماره مدل |
IS400tcash1agd |
| شماره سفارش |
IS400tcash1agd |
| کاتالوگ |
ما را علامت گذاری کنیم |
| شرح |
GE IS400TCASH1AGD هسته آنالوگ ماژول آنالوگ هسته ترمینال |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
178 × 330 × 160 میلی متر |
| وزن |
0.42 کیلوگرم |
پارامترهای فنی
کانال های ورودی:
ورودی های ترموکوپل 6 × (J ، K ، T ، E قابل انتخاب)
ورودی های حلقه فعلی 6 × 4-20 میلی آمپر (منفعل)
مشخصات ترموکوپل:
دامنه در هر نوع: به جداول استاندارد ترموکوپل (-270 درجه سانتیگراد تا +1820 درجه سانتیگراد) مراجعه کنید
دقت: 0.25 درجه سانتیگراد یا 0.1 ± از خواندن
وضوح: 0.1 درجه سانتیگراد ؛ نمونه برداری: 20 نمونه در ثانیه
جبران اتصالات سرد در هر کانال (GE IS400TCASH1AGD)
مشخصات حلقه فعلی:
دامنه: 4-20 کارشناسی ارشد ؛ 0.1 ٪ دقت در مقیاس کامل
وضوح: 16 بیتی ؛ نمونه برداری: 100 نمونه در ثانیه
گیره بیش از حد به 30 میلی آمپر ؛ حفاظت از قطبی معکوس
جداسازی: 1 کیلو ولت کانال تقویت شده کانال به کانال و کانال به زمین
فیلتر: فیلترهای کم گذر دیجیتال قابل برنامه ریزی (حداکثر 50 هرتز)
روکش: کلاس D کنفورمالاتی برای رطوبت و مقاومت شیمیایی
تابع محصول
GE IS400TCASH1AGD شرایط ، خطی ها و سیگنال های ترموکوپل مخلوط و آنالوگ جریان را در یک ماژول I/O با ایمنی واحد دیجیتالی می کند. به طور مداوم حلقه های سنسور را برای گسل های خارج از محدوده ، مدار باز یا بیش از حد کنترل می کند و تشخیص را به کنترل کننده ایمنی اصلی برای منطق سفر فوری گزارش می دهد.
ماژول های پشتیبانی اصلی
کنترل کننده ایمنی هسته: IS220ysils1b ysil Safety-i/o بسته
ماژول منبع تغذیه: IS210AEPSG1A برای تحریک حلقه و قدرت تخته
پردازنده منطق ایمنی: IS200TCSAS1A برای اجرای تصمیمات خاموش (در ارتباط با GE IS400TCASH1AGD)
اجزای پسوند
بلوک های ترمینال قابل پلاگین: بلوک های پیچ پیچ 12 طرفه برای جلوگیری از وارد کردن سوء استفاده از آن (GE IS400TCASH1AGD)
کیت های سوار بر روی ریل/پانل: کلیپ های آداپتور و براکت های زاویه ای برای نصب 35 میلی متر راه آهن یا پانل
لوازم جانبی محافظ: گیره های کابل محافظ و هسته های فریت برای سرکوب EMI/RFI
وسایل کالیبراسیون: کالیبراتورهای صفر/دهانه خارجی برای تأیید میدانی هر دو ترموکوپل و حلقه های فعلی
پشتیبانی نرم افزاری
پیکربندی و کالیبراسیون:
الگوهای حلقه ایمنی از پیش تعریف شده در GE Controlst ™/ToolboxST ™
جادوگران کالیبراسیون آنلاین برای افست صفر/دهانه یا اتصال سرد هر کانال (برای GE IS400TCASH1AGD اعمال می شود)
تشخیص و نظارت:
در زمان واقعی خطای حلقه ، مدار باز و آلارم های خارج از محدوده از طریق HMI ، برچسب های OPC-DA و تشخیص کنترلر قابل دسترسی است
خودآزمایی در زمینه قدرت با ورود به سیستم در کنترلر ایمنی
سیستم عامل: سیستم عامل سطح صفحه از طریق ToolboxST ™ به عنوان بخشی از نسخه های نرم افزاری Mark Vies به روز شد
مستندات: روشهای دقیق در راهنمای نصب GE Mark Vies Safety-I/O و کتابچه راهنمای مرجع ماژول I/O ترموکوپل و آنالوگ
