GE IS230TRLYH1BGG

بررسی اجمالی محصول

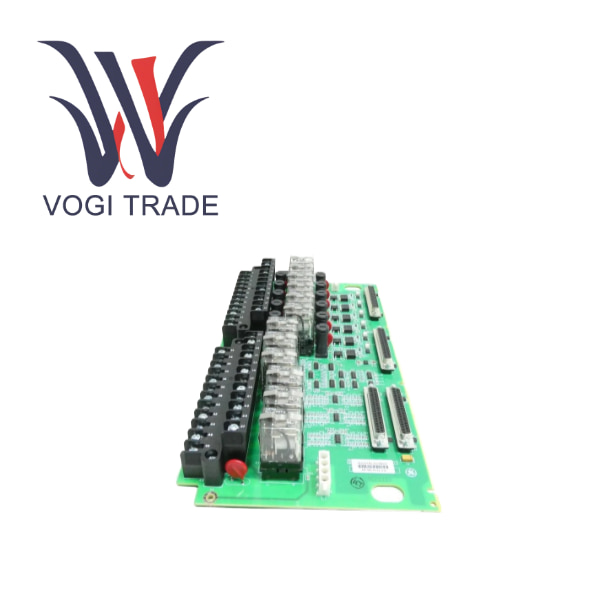

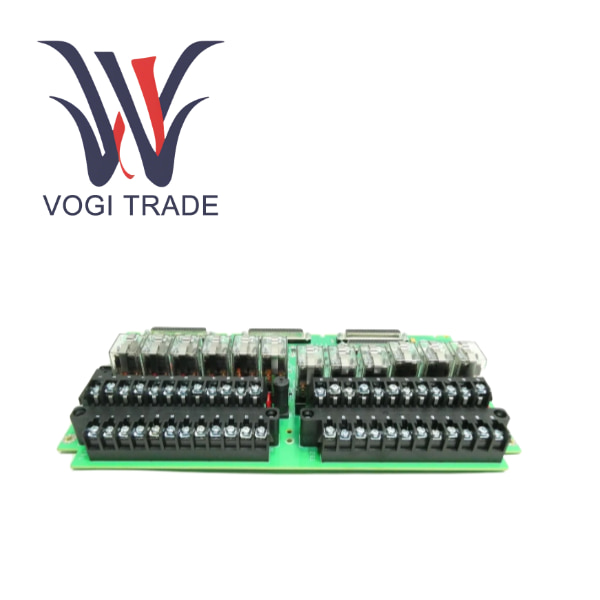

GE IS230TRLYH1BGG یک برد ترمینال خروجی رله ایمنی بسیار قابل اعتماد و با قابلیت تشخیص بالا است که توسط جنرال الکتریک برای توربین ایمنی و سیستم کنترل فرآیند بهبود یافته Mark VIeS طراحی شده است. از آنجایی که جزء اصلی ایمنی معماری ورودی/خروجی توزیع شده Mark VIeS، این برد نه تنها تمام مزایای خروجی های رله سیستم Mark VIe را به ارث می برد، بلکه از طریق بهبود سخت افزار و سفت افزار، آن را قادر می سازد نقش یک ابزار ایمنی را برعهده بگیرد و الزامات استانداردهای ایمنی عملکردی IEC 61508 / IEC 61511 را برآورده کند. IS230TRLYH1BGG خود یک واحد رابط فیزیکی است که دستورالعمل‌ها را از ماژول پردازنده ورودی/خروجی دارای گواهی ایمنی دریافت می‌کند و از طریق رله‌های ایمنی تماس اجباری یکپارچه داخلی خود، دستگاه‌های هشدار، اینترلاک‌های سیستم کمکی و حتی مدارهای کنترل کمکی دریچه‌های سوخت اصلی و سایر محرک‌ها را به حرکت در می‌آورد. این برد به عنوان یک پل ایمنی عمل می کند که منطق کنترل Mark VIeS را به دنیای فیزیکی متصل می کند و تضمین می کند که در شرایط خطرناک، سیستم می تواند به طور قابل پیش بینی و قابل اطمینان وارد حالت ایمن شود.

ویژگی های عملکرد محصول

پشتیبانی بومی برای ایمنی عملکردی

این مزیت اصلی تمایز IS230TRLYH1BGG است. برد یک برد رله ساده نیست. این یک جزء ایمنی تایید شده است که می تواند مستقیماً برای ساخت مدارهای ایمنی مطابق با استانداردهای بین المللی مانند مدیریت مشعل، ESD، حفاظت از سرعت بیش از حد و غیره استفاده شود.

تماس های جهت دار اجباری و پوشش تشخیصی بالا

تماس های جهت دار اجباری ضمانت های امنیتی در سطح سخت افزار را ارائه می دهند.

نظارت بر جریان سیم‌پیچ، تشخیص فرمان/بازخورد قابلیت‌های خود بررسی عمیق را در سطح نرم‌افزار فراهم می‌کند. در مجموع، آنها به SFF بسیار بالا و پوشش تشخیصی دست می یابند که کلید دستیابی به سطوح بالای SIL است.

به ارث بردن معماری برجسته Mark VIe

طراحی جدا شده مزیت قابل توجه تعمیر و نگهداری خارج از محل را حفظ می کند و نیاز به باز کردن کابینت کنترل اصلی برای تعمیر و نگهداری مدارهای ایمنی را از بین می برد.

قطعات صنعتی با قابلیت اطمینان بالا و طراحی قوی، سازگار با محیط های خشن.

گزینه های منبع تغذیه انعطاف پذیر از منابع تغذیه مختلف در محل پشتیبانی می کنند و توسط فیوز محافظت می شوند.

ادغام یکپارچه در اکوسیستم Mark VIeS

تمام پیکربندی‌ها، تشخیص‌ها و آلارم‌های مرتبط با ایمنی به‌طور یکنواخت از طریق نرم‌افزار ToolboxST Safety مدیریت می‌شوند و با صفحه‌های کنترل فرآیند اصلی یکپارچه می‌شوند و تجربه‌ای ثابت برای اپراتورها فراهم می‌کنند.

توصیه های محصول مرتبط

ماژول پردازنده ورودی/خروجی تکمیلی

ماژول پردازنده خروجی رله ایمنی IS230QCRCH1A / IS230QCRRH1A، Mark VIeS.

محصولات برای نسل قبلی / همتایان غیر ایمنی

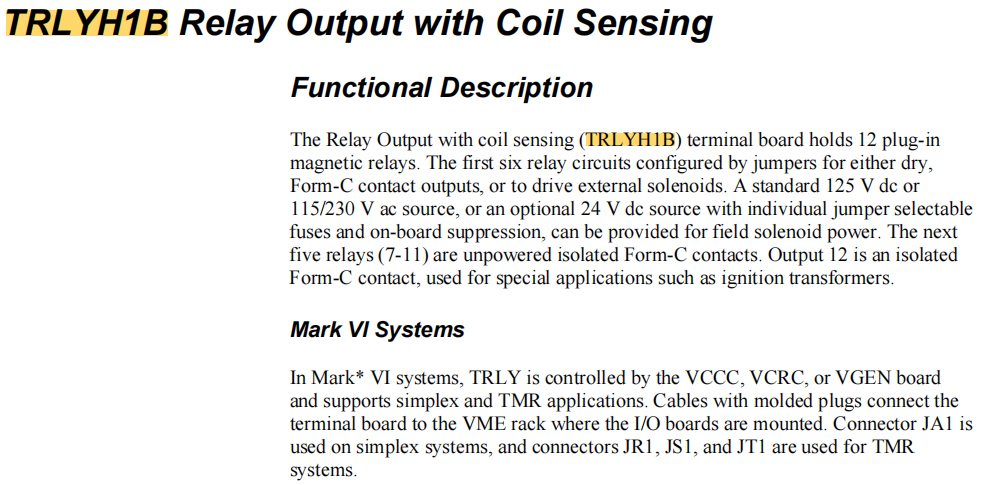

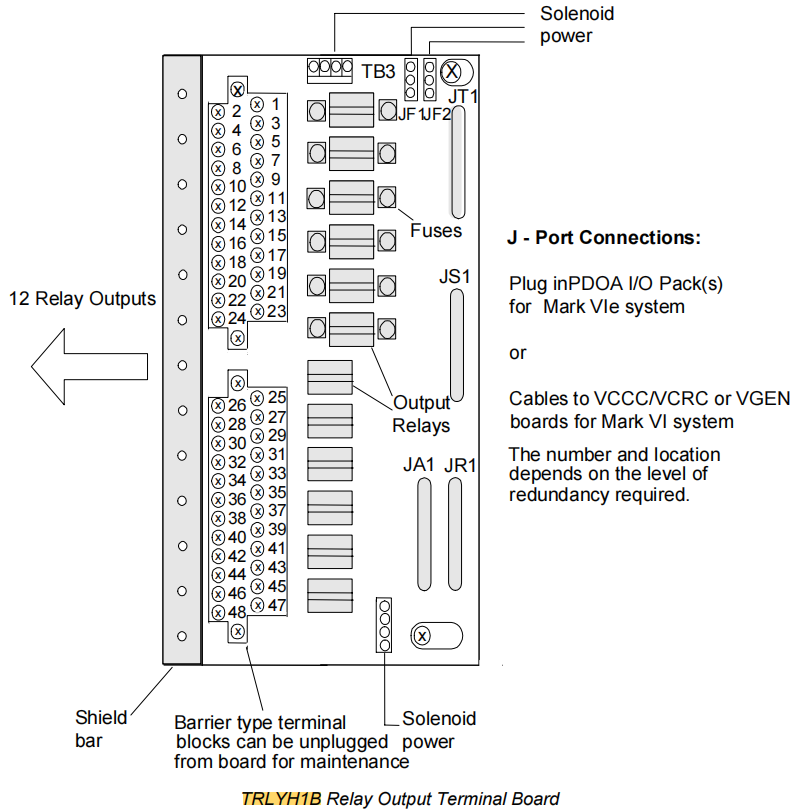

IS200TRLYH1B، برد ترمینال خروجی رله استاندارد برای Mark VIe.

نرم افزار تکمیلی

GE ToolboxST Safety برای پیکربندی، تأیید و تشخیص برای کاربردهای ایمنی.

تجهیزات کنترل شده

چراغ های هشدار و زنگ با درجه ایمنی

شیرهای برقی اینترلاک ایمنی

سیم پیچ کنتاکتورهای ایمنی موتور

راهنمای نصب

شرایط صلاحیت

کار نصب و پیکربندی باید توسط مهندسانی انجام شود که آموزش ایمنی عملکردی را دریافت کرده و گواهینامه را دریافت کرده اند.

نصب مکانیکی

IS230TRLYH1BGG را روی ریل DIN داخل کابینت کنترل نصب کنید.

اتصال برق

در سمت سیستم، از کابل رشته خاص GE استفاده کنید و به ماژول I/O ایمنی QCRx متصل شوید.

سمت میدان

کاملاً مطابق نمودار شماتیک مدار ایمنی وصل شوید.

منبع تغذیه مدار ایمنی باید یک منبع تغذیه ایمنی تایید شده باشد.

اگر از عملکرد بازخورد استفاده می شود، سرب از کنتاکت کمکی جهت دار اجباری رله باید به ترمینال بازخورد برد ترمینال متصل شود.

همه اتصالات باید محکم و مشخص باشند.

روشن شدن و تأیید ایمنی

پس از روشن شدن، وضعیت هر کانال را از طریق نرم افزار ToolboxST Safety بررسی کنید.

بررسی کامل مدار ایمنی باید انجام شود.

تأیید تست استاتیک دستورالعمل ها، بازخوردها و عملکردهای هشدار تشخیصی.

تست دینامیک در شرایط ایمن انجام می شود تا سناریوهای خطرناک را شبیه سازی کند و بررسی کند که آیا کل SIF می تواند فرآیند را در زمان مشخص شده به حالت ایمن برساند یا خیر.

تمام آزمایش‌ها باید به‌طور رسمی مستند شده و توسط پرسنل مجاز برای تأیید، امضا شده و به عنوان مبنایی برای عملکرد سیستم و ممیزی‌های آینده باشد.
