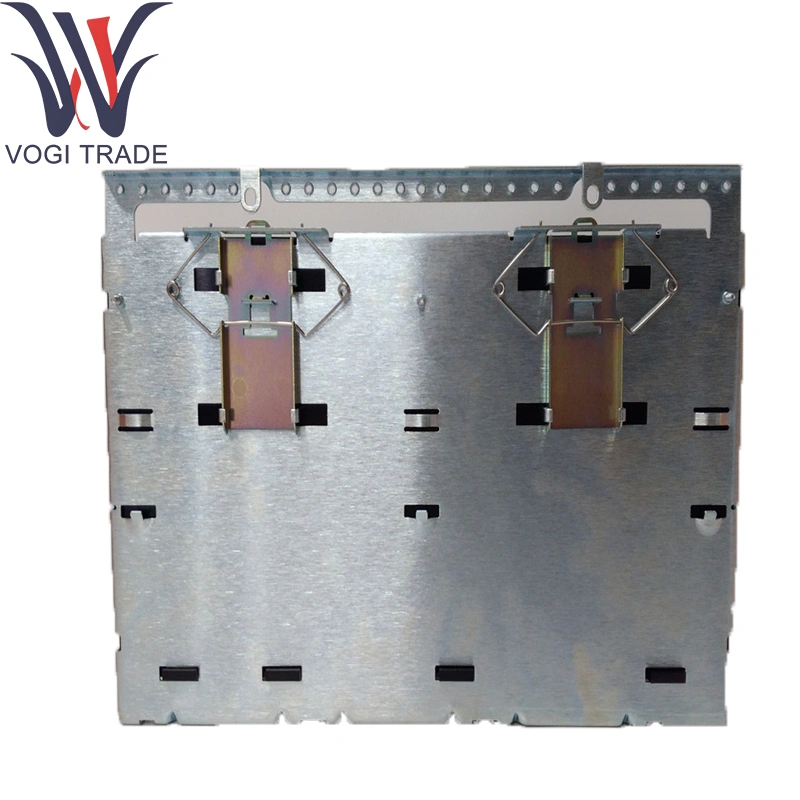

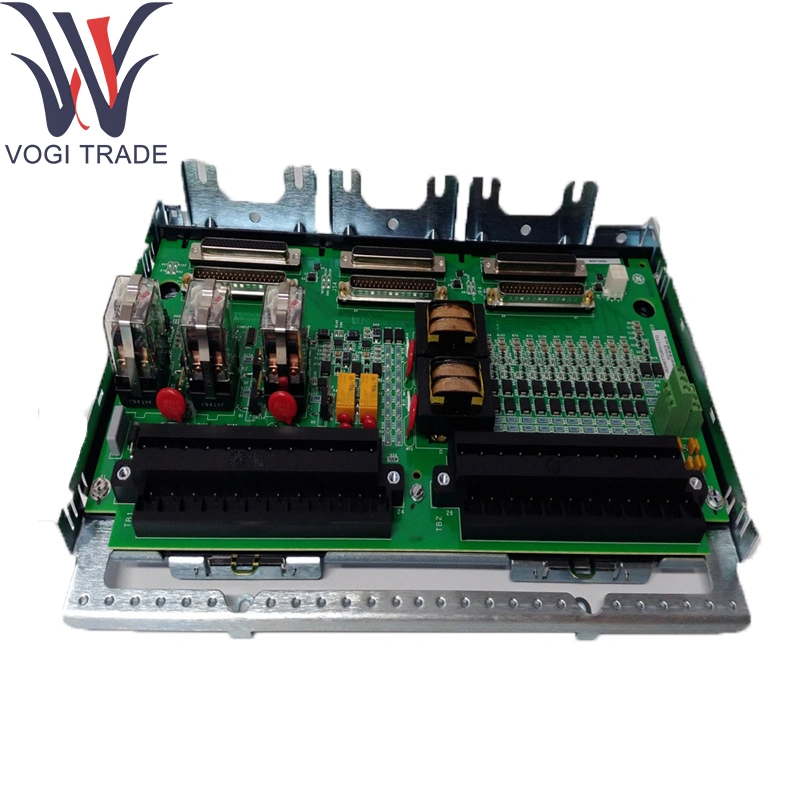

GE IS230SNTCH2A

پارامترهای فنی

کانال ها: 12 ورودی ترموکوپل جدا شده

انواع پشتیبانی شده: J ، K ، T ، E ، R ، S ، B (قابل انتخاب در هر کانال)

محدوده اندازه گیری:

نوع J: -210 ° C تا +760 ° C را تایپ کنید

نوع K: -270 ° C تا +1372 ° C

نوع T: -270 ° C تا +400 ° C

نوع E: -270 درجه سانتیگراد تا +1000 درجه سانتیگراد

نوع R/S: -50 ° C تا +1768 ° C

نوع B: +0 ° C تا +1820 ° C

دقت: 0.25 ° C درجه سانتیگراد یا 0.1 ٪ reading ، هر کدام بیشتر باشد

وضوح: 0.1 درجه سانتیگراد

میزان نمونه برداری: 20 نمونه/ثانیه در هر کانال

جبران اتصالات سرد: دیجیتال یکپارچه در هر کانال

فیلتر و محافظت:

فیلتر کم گذر قابل برنامه ریزی تا 100 هرتز

سرکوب سنبله سخت افزار و گیره ولتاژ به 35 ولت

حفاظت از قطبی معکوس

جداسازی: کانال تقویت شده به کانال و کانال به زمین (> 1 کیلو ولت)

کانکتور: هدر 52 موقعیت زاویه ای برای بلوک ترمینال قابل انعطاف پذیر

رتبه بندی های محیطی:

دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

GE IS230SNTCH2AMEETS همه مشخصات ذکر شده.

تابع محصول

شرایط GE IS230SNTCH2A ، خطوط خطی و ولتاژهای ترموکوپل را در خواندن درجه حرارت کالیبره شده دیجیتالی می کند. داده های دمای تعیین کننده و کم تأخیر را از طریق اتوبوس اترنت Ionet به CPU Mark VIE ارائه می دهد ، از کنترل زمان واقعی ، منطق ایمنی سفر و عملکردهای تجزیه و تحلیل روند بدون تنظیمات در سطح دستی استفاده می کند.

ماژول های پشتیبانی اصلی

حامل بسته I/O: IS42XPSCAH1B POWER/CARRIBLY مونتاژ با ارائه برق پشتی و رابط های اترنت

ماژول کنترلر: CPU Mark VIE (به عنوان مثال ، IS200TPROH1C) برای جمع آوری داده ها و منطق کنترل

تابلوهای I/O مکمل: ورودی های RTD (IS220PRTDH1A) ، ورودی های فشار آنالوگ (IS220PAICH1A) ، بسته های I/O گسسته

GE IS230SNTCH2A با این اکوسیستم ادغام می شود.

اجزای پسوند

بلوک های ترمینال قابل انعطاف: بلوک های پیچ پیچ برای جلوگیری از وارد کردن سوء استفاده ، موجود در انواع محافظ در دسترس است

کیت های Mount Din-Rail & Panel: کلیپ های آداپتور و براکت های زاویه ای برای نصب 35 میلی متر راه آهن یا پانل

لوازم جانبی محافظ: گیره های کابل محافظ و مهره های فریت برای سرکوب EMI/RFI در اجرای ترموکوپل

وسایل کالیبراسیون: اتصال سرد خارجی و آزمایش کننده های تنظیم شده برای تأیید در محل

تمام لوازم جانبی سازگار با GE IS230SNTCH2A.

پشتیبانی نرم افزاری

پیکربندی و کالیبراسیون:

نوع ترموکوپل و تنظیمات فیلتر تعریف شده از طریق الگوهای GE ControlSt ™/ToolboxST the

جادوگر کالیبراسیون آنلاین برای تنظیم صفر و تنظیمات دهانه در هر کانال

تشخیص و نظارت:

مدار باز ، اتصال کوتاه و هشدارهای خارج از محدوده گزارش شده از طریق برچسب های HMI و OPC-DA

خودآزمایی در مورد قدرت با پرچم های تشخیصی که در تشخیص کنترلر قابل دسترسی است

به روزرسانی های سیستم عامل: به عنوان بخشی از انتشار سیستم Mark Vie تحویل داده می شود. اعمال شده از طریق ToolboxST

مستندات: به تفصیل در راهنمای نصب GE Mark Vie/Vies I/O و کتابچه راهنمای مرجع ورودی ماژول ورودی ترموکوپل

GE IS230SNTCH2A کاملاً پشتیبانی می شود.
