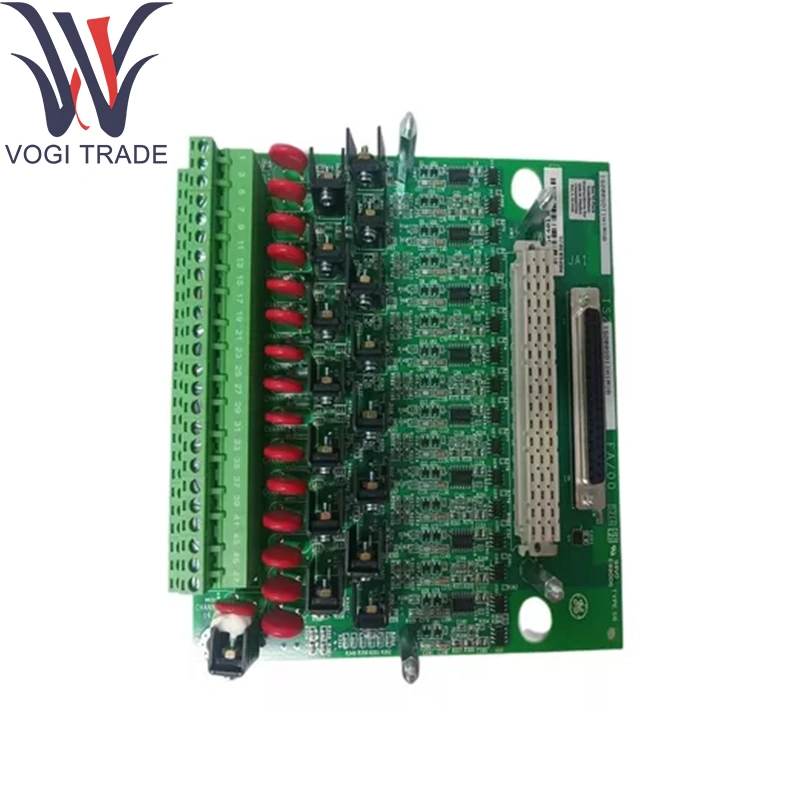

مارک: GEتوضیحات: IS230SDIIH1A (IS200SDIIH1ADB)شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 22اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS230SDIIH1A MKVIE مونتاژ ورودی ورودی جدا شده از سیمپلکس طراحی شده برای دستیابی به داده های گسسته با سرعت بالا در حلقه های کنترل گاز توربین ، IS200SDIIH1ADB نمونه گیری همگام سازی زمان از ورودی های تماس (به عنوان مثال ، سنسورهای سرعت ، پروب های تیپ تیپ ، سوئیچ های محدود) را با استفاده از میکروسیکوند ارائه می دهد.
| ساخت |
سعادت |
| شماره مدل |
IS230SDIIH1A (IS200SDIIH1ADB) |
| شماره سفارش |
IS230SDIIH1A (IS200SDIIH1ADB) |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
178 × 330 × 160 میلی متر |
| وزن |
0.38 کیلوگرم |
پارامترهای فنی
کانال ها: 16 ورودی دیجیتال جدا شده
نوع ورودی: TTL/CMOS سازگار با سرعت تماس با سرعت بالا
میزان نمونه برداری: حداکثر 10kHz در هر کانال ؛ هماهنگ در تمام کانال ها
دامنه ولتاژ ورودی: 0-32VDC (خیس کردن اسمی 24 ولت)
جریان ورودی: 5 میلی آمپر در هر کانال فعال
Debounce & Filtering: فیلتر دیجیتال قابل تنظیم کاربر (0-5ms)
جداسازی: کانال تقویت شده به کانال و کانال به زمین
کانکتور: هدر PCB زاویه ای راست برای بلوک ترمینال پلاگین 52 موقعیت
شاخص های LED: LED های وضعیت هر کانال برای فعالیت و خطا
GE IS230SDIIH1A محیط زیست:
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
GE IS230SDIIH1A IS200SDIIH1ADB و وقایع گسسته سریع و تمبر زمان ، داده های ورودی دیجیتالی تعیین کننده را از طریق اتوبوس اترنت Ionet به CPU Markvie ارائه می دهد. تراز دقیق عکس های ورودی را برای پشتیبانی از الگوریتم های کنترل پیشرفته ، اتصال ایمنی و ضبط توالی وقایع بدون تاخیر در نظرسنجی در سطح نرم افزار تضمین می کند.
ماژول های پشتیبانی اصلی
GE IS230SDIIH1A MKVIE جدا شده مخاطب مونتاژ ورودی Simplex
حامل بسته I/O: مونتاژ قدرت/حامل is42xpscah1b
ماژول های کنترل کننده: خانواده CPU Markvie (به عنوان مثال ، IS200TPROH1C)
GE IS230SDIIH1A تابلوهای مکمل I/O:
خروجی های رله پر سرعت (IS400TRLYS1B)
ماژول های ورودی آنالوگ (IS220PTCCH1B ، IS230STTCH2A)
بسته های I/O با امنیت ایمنی (IS220ysils1b)
اجزای پسوند
بلوک های ترمینال قابل انعطاف: پیچ پیچ ، کلید برای جلوگیری از وارد کردن واردات
کیت های Mount Din-Rail & Panel: کلیپ های آداپتور و براکت های زاویه ای برای ریل های 35 میلی متری یا پانل های کنترل کابینت
لوازم جانبی محافظ: گیره های کابل محافظ و هسته های فریت برای سرکوب EMI
مجامع LED یدکی: کیت های LED کانال جایگزین کانال جایگزین
پشتیبانی نرم افزاری
پیکربندی:
نرخ نمونه برداری کانال و تنظیمات Debounce برنامه ریزی شده از طریق الگوهای Gecontrolst ™/ToolboxST
نقشه برداری کانال اتوماتیک از طریق شناسایی شناسه پشت صفحه
تشخیص و نظارت:
پیشخوان های ورودی-رویداد در زمان واقعی و پرچم های خطا در نمایشگرهای HMI و برچسب های OPC-DA قابل دسترسی هستند
توالی وقایع ضبط و اعتبار سنجی Timestamp از طریق تشخیص کنترلر
به روزرسانی های سیستم عامل: به عنوان بخشی از نرم افزار System Markvie تحویل داده می شود. اعمال شده از طریق ToolboxST
مستندات: به تفصیل در راهنمای نصب GE Markvie/Vies I/O و بخش "رابط ورودی دیجیتال همزمان" کتابچه راهنمای مرجع I/O-Pack
