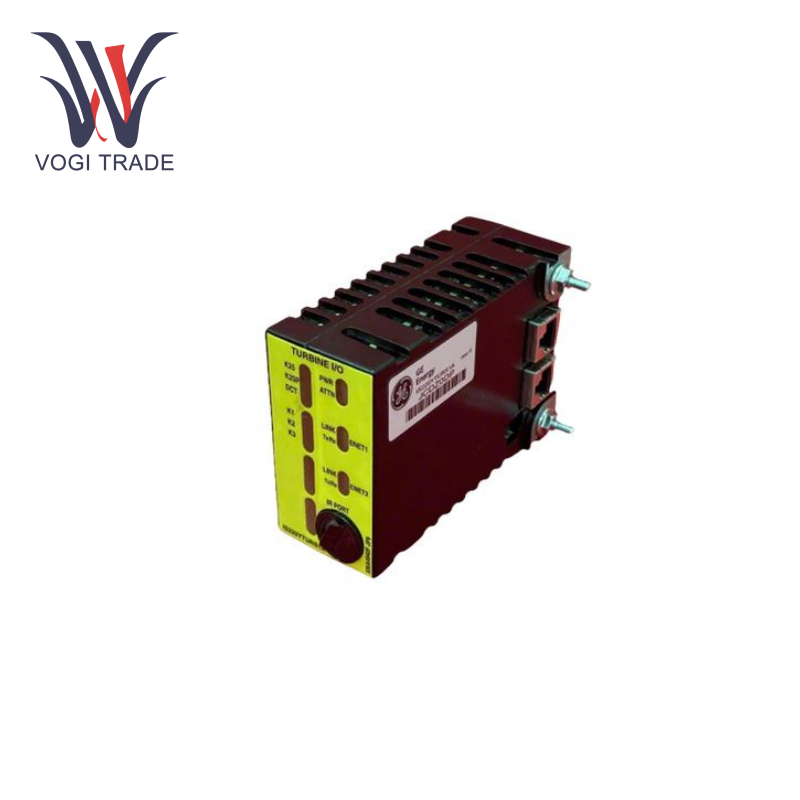

نام تجاری: GEتوضیحات: ماژول سفر اولیه ویژه توربینوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220YTURS1A یک ماژول ورودی/خروجی دیجیتالی است که در سیستم کنترل توزیع شده Mark VIe (DCS) استفاده می‌شود که دارای عیب‌یابی داخلی برای تشخیص عیب، تضمین کنترل کارآمد، در زمان واقعی، برای حفظ ایمنی سیستم و کارایی عملیاتی است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS220YTURS1A |
| شماره سفارش |
IS220YTURS1A |
| کاتالوگ |
MARK VIe |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
11 × 6.7 × 5 سانتی متر |
| ابعاد بسته بندی |
13 × 9 × 7 سانتی متر |
| وزن |
0.8 کیلوگرم |
پارامترهای عملیات
منبع تغذیه اسمی:24 ولت DC
محدوده ولتاژ عملیاتی:18 ولت DC تا 32 V DC
جریان ورودی:به طور معمول 3 میلی آمپر در 24 ولت DC
امپدانس ورودی:4.7 کیلو اهم
نوع ورودی:سیگنال دیجیتال (کنتاکت خشک یا ورودی مبتنی بر ولتاژ)
حداکثر جریان خروجی:500 میلی آمپر در هر خروجی
خروجی Tبله:کلکتور باز با حداکثر ولتاژ 30 ولت DC
سوئیتظرفیت چینگ:12 وات در هر کانال خروجی
سطوح ولتاژ خروجی:زیاد (معمولا 24 ولت DC) و کم (0 ولت)
پروتکل:Profinet (برای ارتباطات پرسرعت اترنت)
نرخ داده:100 مگابیت در ثانیه (استاندارد برای شبکه های Profinet)
اتصال اترنت:پشتیبانی از اترنت صنعتی، طراحی شده برای ادغام یکپارچه در شبکه Profinet برای داده های بلادرنگ
رتبه‌بندی حفاظت از ورود:IP20 (طراحی شده برای استفاده در داخل ساختمان، معمولاً در محفظه ها یا پانل های کنترل نصب می شود)
عیب یابی و تشخیص عیب:این ماژول شامل ویژگی‌های تشخیصی داخلی برای شناسایی و گزارش عیوب در دستگاه‌های میدانی، سیم‌کشی یا مشکلات ارتباطی، بهبود قابلیت اطمینان سیستم و سهولت تعمیر و نگهداری است.
کنترل زمان واقعی:برای کنترل دقیق فرآیند، تبادل اطلاعات در زمان واقعی را بین ماژول و سایر دستگاه‌ها در Mark VIe DCS فراهم می‌کند.
ویژگی های محصول
پردازش سیگنال توربین:این ماژول به عنوان یک رابط برای انواع سنسورها و دستگاه های توربین در محدوده Mark VIe از سیستم های کنترل توربین، پردازش سرعت توربین، سنجش شعله و غیره عمل می کند.
عملکرد ثبت داده ها:تطبیق پذیری آن به ثبت داده ها گسترش می یابد و به کاربران اجازه می دهد تا حسگرها را در زمان واقعی به لطف کانال های ورودی و خروجی متعدد آن نظارت کنند. خواننده می‌تواند سیگنال‌هایی از انواع مختلف مانند آنالوگ و دیجیتال را بپذیرد و آنها را به قالبی تبدیل کند که توسط سیستم کنترل قابل مراقبت باشد. علاوه بر این، GE IS220YTURS1A همچنین می‌تواند سیگنال‌های کنترلی را برای کنترل دستگاه‌های خارجی مانند رله‌ها، سلونوئیدها و شیرها تولید کند.
افزونگی و قابلیت اطمینان:GE IS220YTURS1A شامل عناصر طراحی اضافی برای قابلیت اطمینان بالا و در دسترس بودن در موارد استفاده کنترل توربین بحرانی است. این می تواند منبع تغذیه اضافی، مسیرهای ارتباطی تکراری، و مدارهای پردازش سیگنال تکراری باشد.
رابط ارتباطی:GE IS220YTURS1A دارای یک رابط ارتباطی اترنت است که امکان ارتباط با سایر اجزای سیستم کنترل، از جمله کنترل کننده و رابط انسان و ماشین را فراهم می کند. این می تواند به صورت آنلاین داده ها و اطلاعات وضعیت توربین را به مرکز کنترل ارسال کند و فرمان کنترل و پارامترهای پیکربندی را از مرکز کنترل دریافت کند.
تشخیص و مانیتورینگ: GE IS220YTURS1A دارای قابلیت های خود تشخیصی است و می تواند به طور مداوم وضعیت سلامت ماژول و دستگاه های متصل را کنترل کند. این می تواند به سرعت خطاهایی مانند از دست دادن سیگنال، اتصال کوتاه، اضافه ولتاژ، و اطلاعات خطا را به سیستم کنترل گزارش کند تا عیب یابی و تعمیر و نگهداری سریع را تسهیل کند.
نصب و راه اندازی
سازگاری با برد ترمینال:برای استفاده با بردهای ترمینال خاصی در سری Mark VIe (مانند بردهای پایانه TTURS1C، TRPAS1A، TRPAS2A، TRPGS1B و TRPGS2B) سازگار است. قبل از نصب، مطمئن شوید که برد ترمینال درست انتخاب و نصب شده است.
نصب مکانیکی:ماژول به صورت مکانیکی بر روی برد ترمینال با استفاده از پیچ یا گیره مناسب نصب می شود. اطمینان حاصل کنید که ماژول به طور ایمن به برد ترمینال بسته شده است تا از شل شدن یا لرزش در حین کار جلوگیری شود.
اتصال برق و سیگنال: کابل منبع تغذیه را به ترمینال ورودی برق ماژول وصل کنید و مطمئن شوید که ولتاژ و قطبیت صحیح است. سپس کابل های سیگنال ورودی و خروجی را مطابق نمودارهای سیم کشی و دستورالعمل های اتصال در دفترچه راهنمای محصول به ترمینال ماژول وصل کنید.
اتصال اترنت:کابل اترنت را به پورت اترنت ماژول وصل کنید تا ارتباط با سیستم کنترل فعال شود. فقط مطمئن شوید که کابل اترنت به خوبی وصل شده و کیفیت سیگنال خوبی دارد.
محدوده کاربرد
کنترل ویژه توربین بادی:این کتابخانه به طور خاص دارای مشخصات فیزیکی ورودی/خروجی برای سخت افزار کنترل توربین بادی Mark VIe است. که برای کنترل عملکرد توربین استفاده می شود. مانند راه اندازی، توقف، کنترل سرعت و حفاظت از خطا.
صنعت تولید برق:در صنعت تولید برق، GE IS220YTURS1A را می توان در انواع دیگر سیستم های کنترل توربین مانند توربین های گاز و توربین های بخار استفاده کرد تا از عملکرد ایمن و کارآمد توربین ها اطمینان حاصل شود.
اتوماسیون صنعتی: GE IS220YTURS1A همچنین می تواند در برخی از اتوماسیون صنعتی و سیستم های کنترل فرآیند که به کنترل ورودی/خروجی با سرعت بالا و قابل اعتماد نیاز دارند، مانند کنترل موتورها، پمپ ها و کمپرسورها استفاده شود.
عیب یابی
منبع تغذیه:اگر ماژول را نمی توان روشن کرد یا نشانگر برق در وضعیت غیر عادی است، بررسی کنید که آیا ولتاژ و اتصال منبع تغذیه صحیح است یا خیر. بررسی کنید که ولتاژ ورودی در سطوح مشخص شده باشد و کانکتور برق وصل باشد.
مشکل سیگنال:هنگامی که سیگنال های ورودی و خروجی غیرعادی هستند، کابل ها و اتصالات سیگنال را بررسی کنید. بررسی کنید که کابل های سیگنال به خوبی وصل شده و بدون ناپیوستگی یا اتصال کوتاه هستند. بررسی کنید که سطوح سیگنال و شکل موج در محدوده مجاز هستند.
مسائل ارتباطی:اگر ماژول مشکل ارتباطی با کنترل دارد، کابل اترنت و پیوند را بررسی کنید. اتصال اترنت درست است و سیگنال خوب است. بررسی کنید که نمونه تنظیمات شبکه درستی دارد و در صورت امکان آدرس IP ماژول ها را بررسی کنید.
خرابی ماژول:اگر ماژول به درستی کار نمی کند یا پیام های خطا مشاهده می کنید، ماژول را دوباره راه اندازی کنید.
