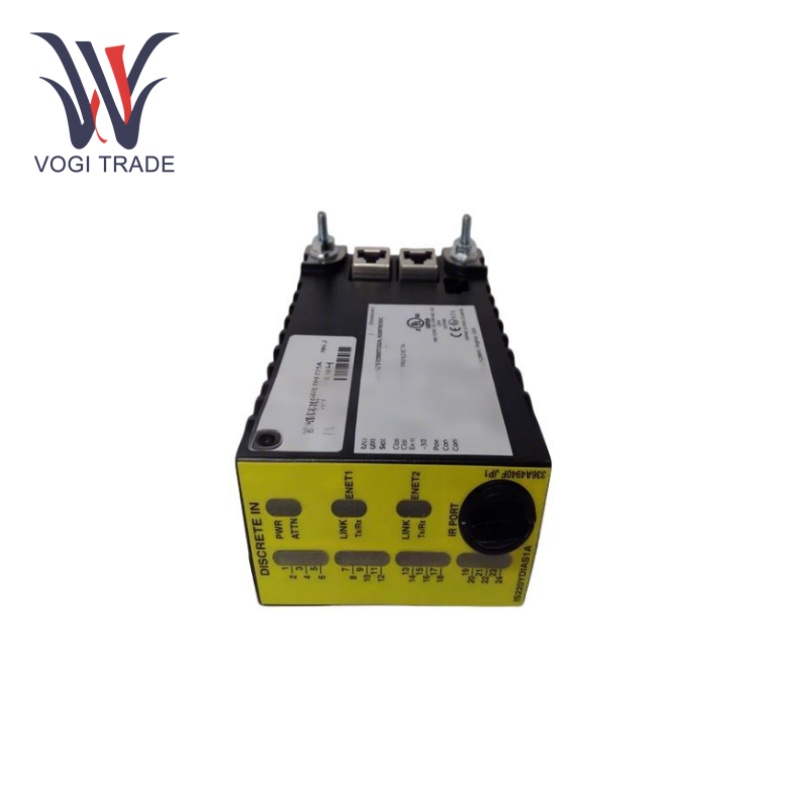

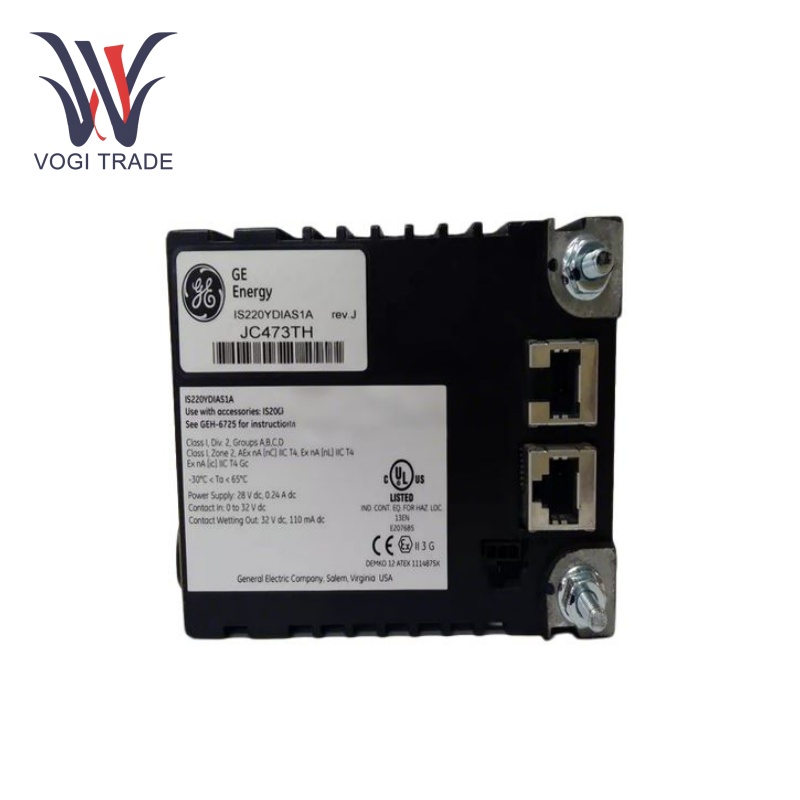

نام تجاری: GEتوضیحات: ماژول بسته ورودی/خروجی گسسته ایمنیوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 6مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220YDIAS1A یک ماژول ورودی/خروجی دیجیتال است که عملکردهای اساسی مانند جمع آوری داده، پردازش سیگنال و تشخیص خطا را ارائه می دهد. از ارتباطات Profinet پشتیبانی می کند که تبادل سریع و قابل اعتماد داده بین سیستم های کنترل و دستگاه های میدانی را امکان پذیر می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS220YDIAS1A |
| شماره سفارش |
IS220YDIAS1A |
| کاتالوگ |
MARK VIe |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
13cm x 8cm x 6cm |
| ابعاد بسته بندی |
15cm x 10cm x 8cm |
| وزن |
0.8 کیلوگرم |
منبع تغذیه اسمی:24 ولت DC
محدوده ولتاژ عملیاتی:18 ولت تا 32 ولت DC
مصرف برق:حدود 0.5 آمپر در 24 ولت DC (مصرف واقعی بستگی به دستگاه های متصل دارد)
ولتاژ ورودی: 0 V -24 V DC
ولتاژ خروجی اسمی:24 ولت DC فعال
حداکثر جریان خروجی:500 میلی آمپر در هر خروجی
نوع خروجی یک کلکتور باز است.حداکثر ولتاژ 30 ولت DC است
ظرفیت جایگزین:12 وات شوگان برای هر نتیجه
همچنین میخواند:انتخاب بلوک های فشرده برای Profinet I/OC برای ارتباط سریع و مطمئن به دستگاه ها و شبکه های دارای قابلیت Profinet متصل می شود.
نرخ انتقال:100 مگابیت بر ثانیه (ارتباطات مبتنی بر اترنت Profinet)
حفاظت از ورود رتبه بندی:IP20
ویژگی های محصول
سیگنال:برای اتصال سیگنال های گسسته از دستگاه ها یا حسگرهای خارجی به سیستم کنترل، خواندن وضعیت این سیگنال ها و ارسال آن به سیستم کنترل.
حفاظت از جداسازی:مدار داخلی ماژول را در برابر نویز الکتریکی یا تداخل ناشی از دستگاه های متصل با جداسازی کانال های ورودی محافظت می کند.
سرعت بالا:GE IS220YDIAS1A دارای یک تایمر پاسخ سریع است که برای برنامه هایی که شامل نظارت و کنترل در زمان واقعی هستند حیاتی است، زیرا امکان جمع آوری دقیق و به موقع داده ها را فراهم می کند.

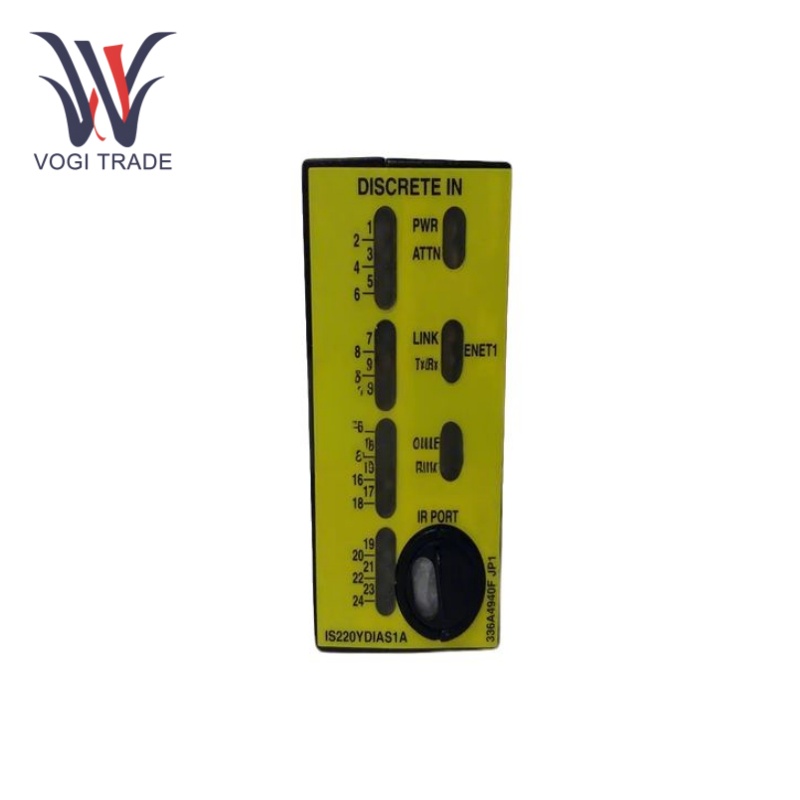

نشانگر وضعیت:GE IS220YDIAS1A شامل چراغ‌های ال‌ای‌دی یا ویژگی‌های نشانگر وضعیت مشابه برای ارائه بازخورد بصری در مورد وضعیت هر کانال ورودی، یا برای کمک به عیب‌یابی و عیب‌یابی نگرانی‌های سیستم است.
سازگاری:بردهای ترمینال خاصی از جمله IS200STCIS1A و 2A، IS400STCIS1A یا 2A، یا IS400TBCIS2C پشتیبانی می شوند.
نصب و راه اندازی
نصب:GE IS220YDIAS1A برای اتصال به بردهای ترمینال تخصصی، از جمله IS200STCIS1A و 2A، IS400STCIS1A یا 2A، یا IS400TBCIS2C ساخته شده است.
پاور کانعمل:ماژول دارای منبع تغذیه داخلی است. کابل منبع تغذیه را به برق موجود وصل کنید (در محدوده نامی 28.0 VDC، حداکثر از 32 VDC بیشتر نباشد).
ماژول را پیچ کنید:ماژول را داخل برد ترمینال قرار دهید و ماژول را به صورت مکانیکی روی ناودانی های (رزوه دار) واقع در هر طرف درگاه های اترنت ببندید. ناودانی ها در یک براکت نصب مخصوص نوع تخته ترمینال قرار می گیرند.
محدوده کاربرد
کنترل توربین:GE IS220YDIAS1A عمدتاً در سیستم کنترل Speedtronic Mark VIe جنرال الکتریک برای کنترل صنعتی گاز و بخار استفاده می شود، برای تنظیم سرعت توربین بخار، تکمیل ترمز آویزان، قضاوت خودکار حالت حرارتی، انتخاب حالت شروع، افزایش سرعت، ثابت استفاده می شود. سرعت 3000 دور در دقیقه، تست سنکرون کاذب ژنراتور، متصل به شبکه بار، بار بالابر، سوئیچ سوپاپ و غیره
اتوماسیون صنعتی:اتوماسیون صنعتی و سیستم های کنترل فرآیند از این نوع می توانند سیگنال ها را از سنسورها و سوئیچ های مختلف دریافت کرده و سپس این سیگنال را به سیستم کنترل ارسال کنند تا پردازش شود. علاوه بر این، GE IS220YDIAS1A دارای قابلیت توزیع سیگنال خروجی سیستم کنترل به محرک های مختلف برای تسهیل عملکرد استاندارد دستگاه است.
عیب یابی
ارتباط یا انتقال داده وجود ندارد:اطمینان حاصل کنید که کابل‌های اترنت به درستی وصل شده‌اند و طرح‌بندی شبکه به‌دقت پیکربندی شده است و آدرس IP ماژول با پیکربندی شبکه سیستم هماهنگ است. پیام های خطا را در شبکه Profinet با ابزارهای تشخیصی بررسی کنید
Fورودی ها / خروجی های اشتباه:اتصالات سیم کشی هر یک از دستگاه های ورودی و خروجی را بررسی کنید. اطمینان حاصل کنید که همه دستگاه‌های فیلد مورد استفاده با یک ماژول مشخص پشتیبانی می‌شوند و ماژول به درستی مطابق با مشخصات هر دستگاه فیلد پیکربندی شده است.
روشن نشدن ماژول:بررسی کنید منبع تغذیه در محدوده مشخص شده باشد. سیم‌کشی و اتصالات را برای قطعات شل یا آسیب‌دیده بررسی کنید. اگر مشکل ادامه داشت، ماژول را تغییر دهید.
