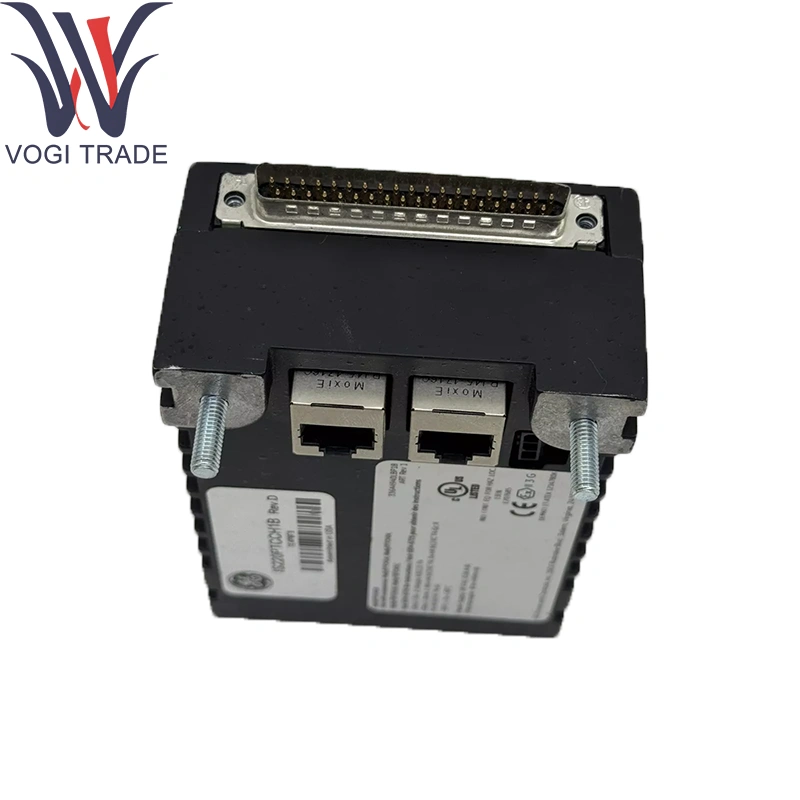

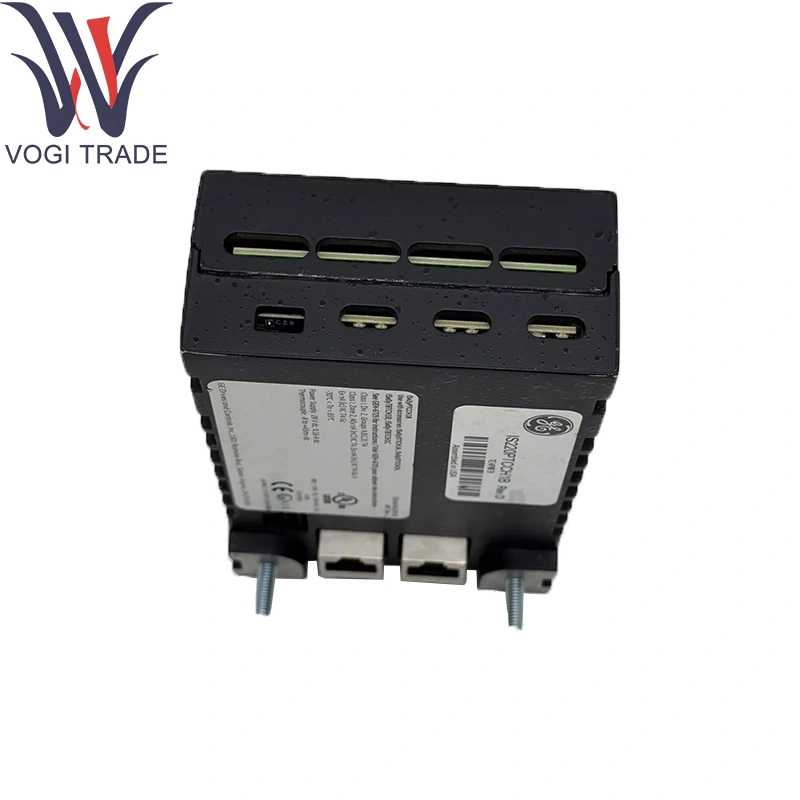

مارک: GEتوضیحات: IS220PTCCH1Bشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 17اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PTCCH1B 12 ورودی های بهینه شده احتراق طراحی شده برای نظارت و کنترل احتراق با دقت بالا در سیستم های توربین گازی ، این صفحه مستقیماً با ردیاب های شعله ، مبدل های فشار و ترموکوپل های مورد استفاده در حلقه های کنترل اولیه و ثانویه ارتباط برقرار می کند.
| ساخت |
سعادت |
| شماره مدل |
IS220PTCCH1B |
| شماره سفارش |
IS220PTCCH1B |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
7326909000 |
| بعد |
178 × 330 × 160 میلی متر |
| وزن |
0.35 کیلوگرم |
پارامترهای فنی
کانال ها: 12 کانال ورودی آنالوگ ، بهینه شده برای سنسورهای احتراق
GE IS220PTCCH1B انواع ورودی و دامنه ها:
ورودی های فعلی 4-20 میلی آمپر (تحریک منفعل ، خارجی مورد نیاز)
ورودی های ترموکوپل (انواع J ، K ، T) با جبران اتصال به محل کار سرد
ورودی های ولتاژ: 0-10 ولت DC
دقت: 1 /0 ٪ از مقیاس کامل
وضوح: 16 بیت در هر کانال
میزان نمونه برداری: 200 نمونه در ثانیه در هر کانال (همزمان)
جداسازی: جداسازی گالوانیک کانال به کانال به کانال و کانال به زمین
فیلتر و پاسخ:
فیلتر کم گذر قابل برنامه ریزی (حداکثر 50 هرتز)
محافظت از ولتاژ سخت افزاری به 35 پوند
اتصال: هدر زاویه ای راست پذیرش بلوک ترمینال 52 موقعیتی قابل قبول
محیطی:
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
GE IS220PTCCH1B 12 ورودی و شرایط بهینه شده احتراق و شرایط چندین سیگنال آنالوگ مربوط به احتراق-از جمله جریانهای اسکنر شعله ، خروجی های انتقال دهنده فشار و ولتاژهای ترموکوپل-و داده های دیجیتالی شده را بر روی اتوبوس اترنت یونی به CPU کنترل MARK VIE منتقل می کند. بازخورد کم تأخیر ، با دقت بالا برای الگوریتم های کنترل احتراق و قفل ایمنی را تضمین می کند ..
ماژول های پشتیبانی اصلی
I/O Pack Carrier: ماژول Power & Carrier (به عنوان مثال ، IS42xpsCah1b)
ماژول های CPU: کنترلر Mark VIE (به عنوان مثال ، IS200TPROH1C)
تابلوهای مکمل I/O:
رله-خروجی (IS400trlys1b)
ورودی گسسته (IS200ticiH2a)
سریال تخصصی (IS220PSCHH1A)
اجزای پسوند
بلوک های ترمینال قابل انعطاف: بلوک های سیم کشی پیچ و مهره پیچ برای درج ضد خطا
کیت های Mount Din-Rail & Panel: براکت ها و کلیپ های زاویه ای اختیاری برای 35 میلی متر ریل یا تاسیسات پانل
لوازم جانبی محافظ: گیره های کابل محافظ و هسته های فریت برای سرکوب EMI
کیت های Snubber & سرکوب: شبکه های RC برای محافظت از سیگنال های ترموکوپل و انتقال دهنده فشار
پشتیبانی نرم افزاری
پیکربندی و کالیبراسیون GE IS220PTCCH1B:
تنظیم از طریق GE Controlst ™/ToolboxST ™ با الگوهای از پیش تعریف شده برای حلقه های احتراق
جادوگر کالیبراسیون بر روی خط برای مقیاس گذاری سنسور و جبران اتصالات سرد ترموکوپل
GE IS220PTCCH1B تشخیص و نظارت:
وضعیت کانال-سلامت در زمان واقعی و پیشخوان های خطا در برچسب های HMI و OPC-DA قابل دسترسی است
خودآزمایی خودکار در زمینه قدرت با گزارش زنگ هشدار در تشخیص کنترلر
سیستم عامل: سیستم عامل I/O سطح هیئت مدیره به عنوان بخشی از به روزرسانی های سیستم Mark Vie نگهداری می شود. بارگیری از طریق ToolboxST
مستندات: به تفصیل در راهنمای نصب GE Mark VIE/VIES I/O و بخش "ورودی بهینه شده احتراق" دفترچه راهنمای مرجع I/O Pack.
