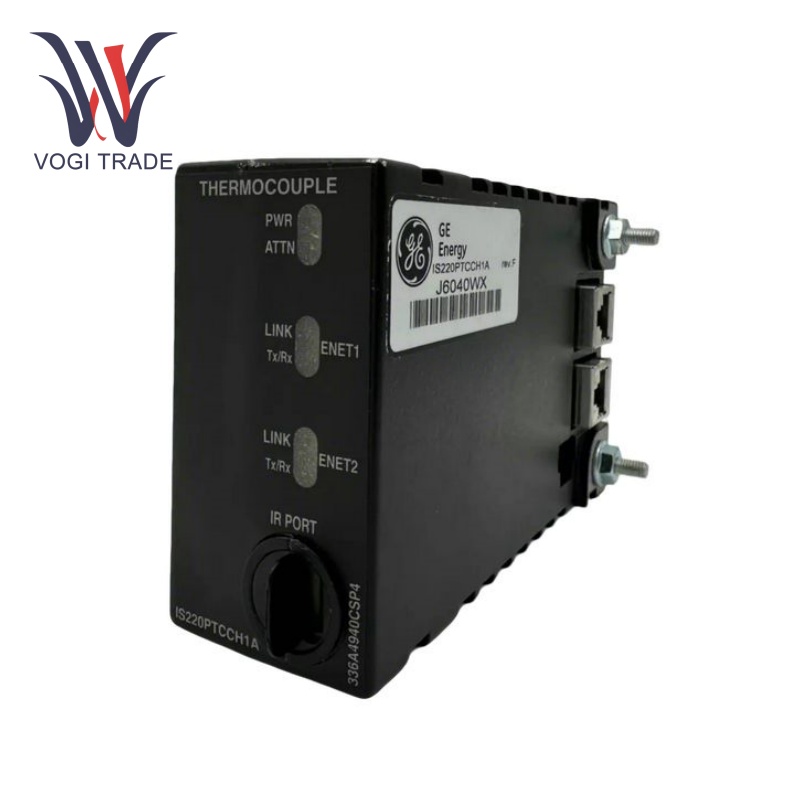

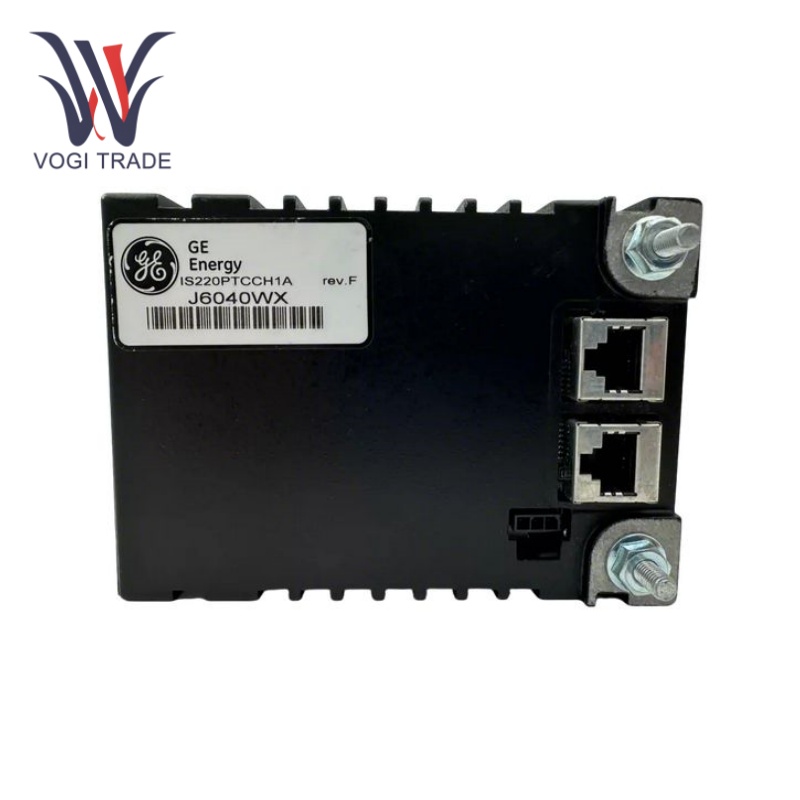

نام تجاری: GEتوضیحات: ماژول ورودی ترموکوپلوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 3مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PTCCH1A یک ماژول در سیستم کنترل توزیع شده GE Mark VIe است. توابع اصلی آن شامل جمع آوری داده، پردازش سیگنال، نظارت در زمان واقعی و تشخیص و تشخیص عیب است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS220PTCCH1A |
| شماره سفارش |
IS220PTCCH1A |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
13cm x 7cm x 4.5cm |
| ابعاد بسته بندی |
15 × 9 × 7 سانتی متر |
| وزن |
0.8 کیلوگرم |
پارامترهای عملیات
محدوده دما:محدوده دمای عملیاتی از -30 درجه سانتیگراد تا 65 درجه سانتیگراد (22- درجه فارنهایت تا 149 درجه فارنهایت) است.
ولتاژ ورودی:ولتاژ ورودی معمولی 28 ولت DC است.
انواع ترموکوپل:از ترموکوپل های استاندارد E، J، K، S و T و همچنین ورودی های mV با دهانه 8- تا 45+ میلی ولت پشتیبانی می کند.
مبدل A/D:دارای مبدل 16 بیتی A/D.
ولتاژ حالت مشترک:ولتاژ حالت مشترک 5± ولت است و رد حالت معمول AC 100dB @ 50/60Hz است.
رد حالت عادی:250mV rms @50/60Hz (±5%) است.
Pویژگی های محصول
عملکرد رابط:این رابط الکتریکی یک یا دو شبکه اترنت ورودی/خروجی را به یک برد ترمینال ورودی برای ترموکوپل ها متصل می کند.
تهویه سیگنال و A/ تبدیل D:GE IS220PTCCH1A می تواند سیگنال های ولتاژ پایین تولید شده توسط ترموکوپل ها را دریافت کند و از طریق مبدل 16 بیتی A/D تبدیل به سیگنال های دیجیتال را به دست آورد تا سیستم کنترل آن را پردازش کند.
افزونگی:GE IS220PTCCH1A می تواند در افزونگی ساده، دوبلکس و سه گانه مدولار کار کند که باعث افزایش قابلیت اطمینان و پایداری سیستم می شود.
عملکردهای تشخیصی:می‌تواند خودآزمایی‌های خودآزمایی چندگانه را برای حافظه فلش، رم، سخت‌افزار برد پردازنده و پورت‌های اترنت انجام دهد. بعلاوه، GE IS220PTCCH1A نظارت مداوم بر منابع تغذیه داخلی خود را برای اطمینان از درستی عملکردها فراهم می‌کند.
عملکرد ارتباطی:دو پورت اترنت 10/100 و پورت ارتباط سریال مادون قرمز برای ارتباطات داده و ارتباطات سریال تشخیصی محلی
نصب و راه اندازی
نصب ترمینال برد:برد ترمینال انتخابی را ایمن وصل کنید.

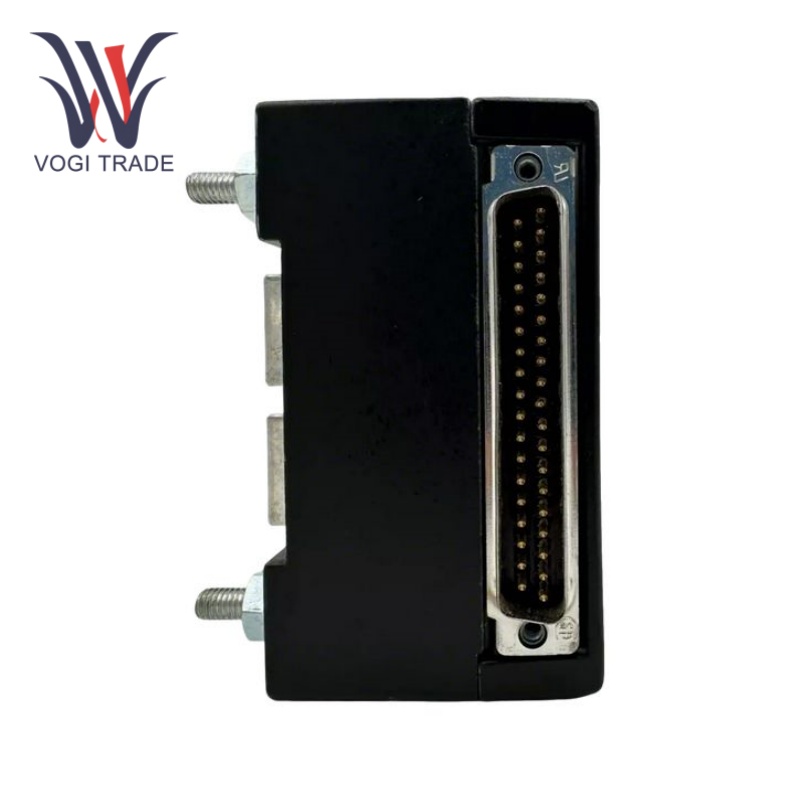

ماژول را وصل کنید:ماژول ورودی/خروجی PTCC را به کانکتورهای برد ترمینال وصل کنید
ببندیدماژول:ماژول ها را به صورت مکانیکی به میخ های نخ نزدیک به پورت های اترنت ببندید. برای نوع تخته ترمینال، گل میخ ها در یک براکت نصب نصب می شوند.
کابل اترنت را وصل کنیدes:یک یا دو کابل اترنت را بر اساس پیکربندی سیستم وصل کنید برای اضافه‌کاری، ماژول به هر یک از درگاه‌ها وصل می‌شود و اگر از دو پورت استفاده می‌کنید، اتصال enet 1 به شبکه متصل به کنترل‌کننده R معمول است.
اتصال برق:برای اتصال برق، کانکتور را در کنار بسته قرار دهید. گفته شد، بسته I/O دارای یک ویژگی ذاتی استارت نرم است که جریان جریان را برای برنامه های برق محدود می کند، بنابراین نیازی به قطع برق قبل از اتصال کابل نیست.
پیکربندی:از برنامه ToolboxST برای تنظیم بسته I/O در صورت نیاز استفاده کنید.
محدوده کاربرد
سیستم های کنترل توربین:GE IS220PTCCH1A به طور گسترده در سری سیستم های کنترل Mark VI/Mark VIe جنرال الکتریک برای مدیریت و کنترل سیستم های توربین صنعتی گاز، آبی و بخار استفاده می شود که اندازه گیری و نظارت دقیق دما را برای توربین ها ارائه می دهد.
Iاتوماسیون صنعتی:GE IS220PTCCH1A می تواند به عنوان یک جزء کلیدی سیستم اندازه گیری و کنترل دما در زمینه های مختلف اتوماسیون صنعتی مورد استفاده قرار گیرد، سنسور ترموکوپل را با سیستم کنترل بالایی وصل کنید و اندازه گیری دقیق و کنترل دما را در فرآیند تولید صنعتی درک کنید.
عیب یابی
مسائل قدرت:اگر LED نشانگر برق خاموش است، ولتاژ منبع تغذیه و اتصال را بررسی کنید. مطمئن شوید که ولتاژ ورودی در حد توصیه شده باشد و کانکتور برق به درستی وصل شده باشد.
مشکلات اتصال اترنت:مشکلات اترنت در صورت نمایش حالت غیرعادی در LED نشانگر اتصال اترنت، کابل های اترنت و کانکتورها باید به طور کامل بررسی شوند. تنظیمات شبکه خود و اینکه پورت های اترنت ماژول به درستی پیکربندی شده اند را بررسی کنید.
ناهنجاری های مختلف مشاهده شده در سیگنال ترموکوپل:اگر مقادیر دمای اندازه گیری شده عمدی یا نوسان هستند، بررسی کنید که سنسورها و اتصالات ترموکوپل به درستی کار می کنند. بررسی کنید که انواع ترموکوپل ها به درستی در ماژول تنظیم شده باشند و کریستال ها محافظ باشند و مقاومت کمی داشته باشند.
ماژول به درستی کار نمی کند:در صورتی که ماژول بوت نمی شود یا ماژول ها به درستی کار نمی کنند، ممکن است خودآزمایی روشن/خاموش انجام شود. حافظه فلش، رم، سخت افزار برد پردازنده و پورت های اترنت را بررسی کنید.
