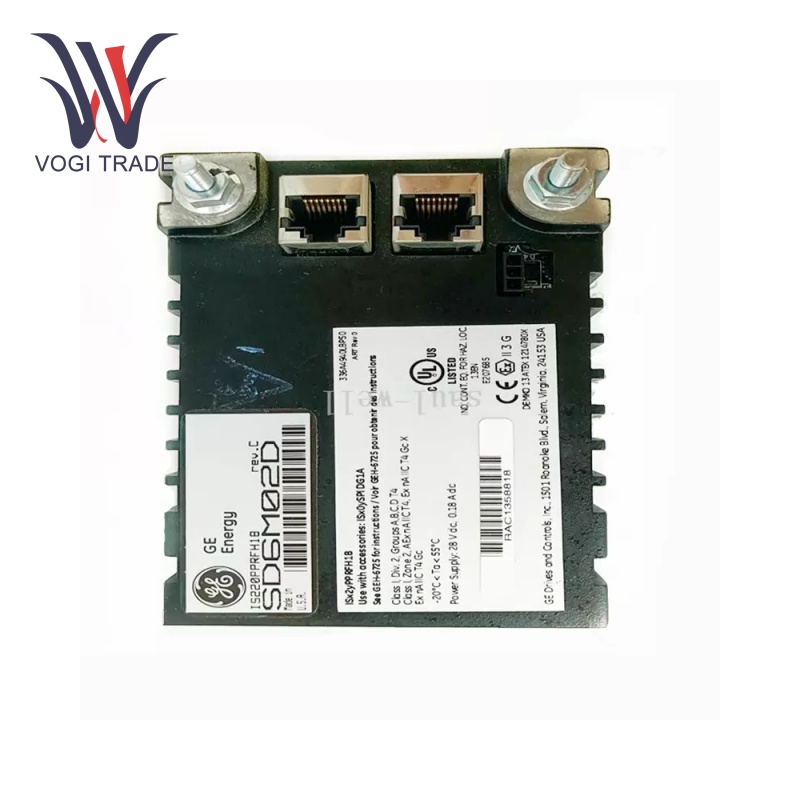

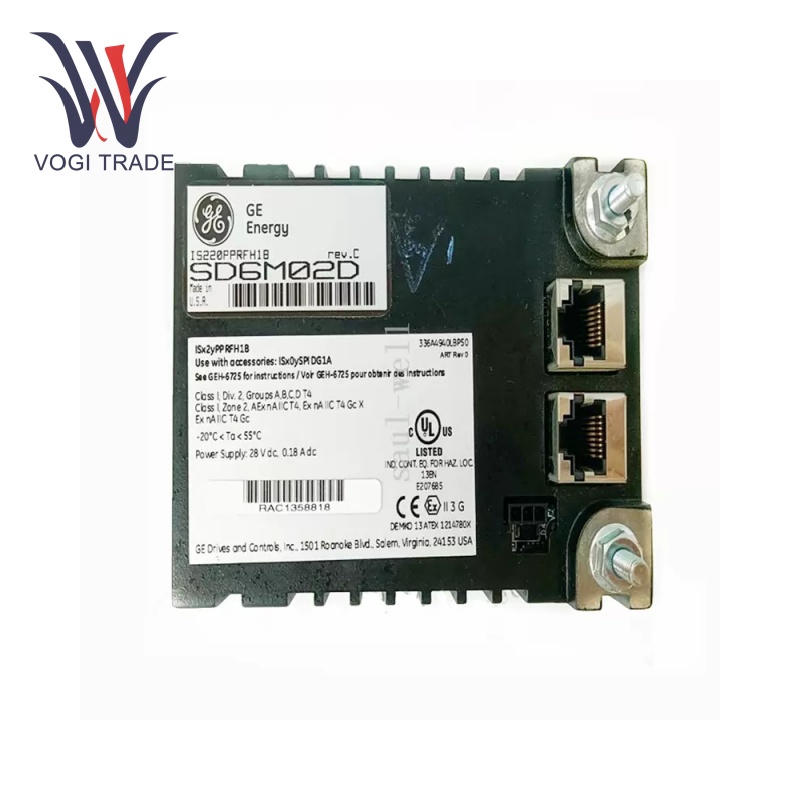

نام تجاری: GEتوضیحات: ماژول ورودی/خروجیوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 3مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PPRFH1B یک ماژول از GE Mark VIe Distributed Control System (DCS) است که برای ارتباطات یکپارچه، جمع آوری داده ها و نظارت بر زمان واقعی در محیط های صنعتی طراحی شده است. عملکردهای کلیدی آن شامل پردازش سیگنال، تشخیص، کنترل بلادرنگ و تشخیص عیب است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS220PPRFH1B |
| شماره سفارش |
IS220PPRFH1B |
| کاتالوگ |
MARK VIe |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
11 × 6.7 × 5 سانتی متر |
| ابعاد بسته بندی |
13 × 9 × 7 سانتی متر |
| وزن |
0.8 کیلوگرم |
پارامترهای عملیات
ولتاژ نامی منبع تغذیه:24 ولت DC
محدوده ولتاژ عملیاتیe:18 ولت تا 32 ولت DC
جریان عملیاتی:~0.5 A در 24 V DC
ولتاژ: پایین:0 ولت / زیاد: 24 ولت DC
امپدانس ورودی:4.7 کیلو اهم
جریان ورودی حالت خاموش:3 میلی آمپر (24 ولت DC)
ولتاژ:24 ولت DC در صورت فعال بودن
خروجی AC:500 میلی آمپر (حداکثر در هر خروجی)
حداکثر ولتاژ خروجی:30 ولت DC.
نرخ داده:100 مگابیت بر ثانیه
نوع رابط:ارتباطات Profinet به اتصالات اترنت RJ45 نیاز دارد
حفاظت از ورود: IP20
حفاظت در برابر اتصال کوتاه:برای محافظت از خروجی ها در برابر خطاها ساخته شده است
حفاظت از اضافه ولتاژ:سیستم های ایمنی برای محافظت از ماژول در برابر افزایش ولتاژ
ویژگی های محصول
ارتباط سیگنال:انتقال اطلاعات بین Bridge Personality Interface و سیستم درایو را فعال می کند.
سیگنال درایو گیت:GE IS220PPRFH1B دستوراتی را برای روشن و خاموش کردن IGBT ها برای کنترل قدرت در درایو AC ارائه می دهد.
تشخیص عیب:سیگنال های خطای شنت و بازخورد سیستم کنترل را برای ایمنی و تشخیص بررسی می کند.
تشخیص فاز:سیگنال های جریان فاز A، B و C را بررسی می کند، آنها را پردازش می کند و عملکرد دقیق توربین را ارائه می دهد.
ذخیره و شناسایی داده ها:از یک دستگاه حافظه 1024 بیتی برای ذخیره شناسه برد و اطلاعات بازبینی برای اهداف تشخیصی و تعمیر و نگهداری استفاده می کند.
عملکرد دروازه:GE IS220PPRFH1B یک PROFIBUS DPv0، کلاس 1 اصلی است که کنترل‌کننده‌های Mark VIe را در اترنت ورودی/خروجی به ورودی/خروجی از دستگاه‌های برده PROFIBUS نگاشت می‌کند و به کنترل‌کننده اجازه می‌دهد با دستگاه‌های برده PROFIBUS ارتباط برقرار کرده و اطلاعات را پردازش کند.
Rپشتیبانی اضافی:بسته I/O منفرد بدون افزونگی (یک اتصال اترنت I/O)، بسته I/O منفرد با دو اتصال اترنت در هر I/O، اتصالات اترنت پشتیبان داغ (دو پورت).
پردازش اقلام:دو نوع جریان داده را بین PPRF و کنترلر مدیریت می کند: I/O ثابت و PROFIBUS I/O. I/O ثابت شامل ورودی ها و خروجی های مشترک است، در حالی که PROFIBUS I/O بر اساس پیکربندی سخت افزاری ارائه شده توسط برنامه پیکربندی می شود.
نصب شده استدر
کوه:شناسه الکترونیکی نیز از طریق برد ترمینال دروازه اصلی PROFIBUS (SPI DG 1A) که معمولاً PPRF در آن نصب می‌شود، در دسترس است.
اتصال:اتصال PROFIBUS به کانکتور پریز DE-9 D-sub که در کنار PPRF قرار دارد متصل می شود. در مورد اتصالات، همه آنها باید ایمن باشند و همچنین بر اساس نیازهای سیستم متصل شوند.
محدوده کاربرد
تولید برق:در نیروگاه ها، GE IS220PPRFH1B نقش مهمی در ارتباط با سیستم های کنترل مختلف برای نظارت و کنترل تولید برق، عملیات توربین و هماهنگ سازی شبکه ایفا می کند. بنابراین، نظارت مداوم بر پارامترهایی مانند دما، فشار و جریان را تضمین می کند که برای اقدامات اصلاحی به سیستم کنترل مرکزی ارسال می شود.
نفت و گاز:GE IS220PPRFH1B اغلب در بخش نفت و گاز برای نظارت بر یکپارچگی خطوط لوله، فعالیت‌های حفاری و فرآیندها در پالایشگاه‌ها استفاده می‌شود. داده‌های بلادرنگ را برای بهینه‌سازی تولید و جلوگیری از مشکلات قبل از تبدیل شدن به خرابی‌های گران قیمت یا خطرات ایمنی ارائه می‌دهد.
مواد شیمیایی و پتروشیمی:در صنایع شیمیایی، GE IS220PPRFH1B پارامترهای عملیاتی ایمن و بهینه را بر روی راکتورها، جداکننده ها و سایر فرآیندهای توان شیمیایی اعمال می کند.
