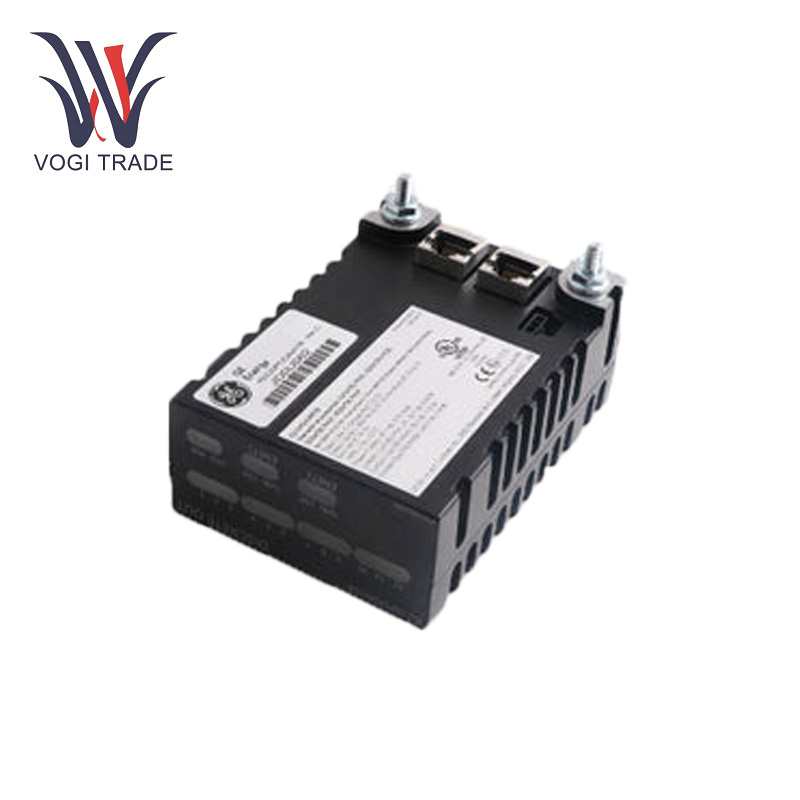

GE IS220PPRAH1A

پارامترهای عملیاتی

ولتاژ عرضه اسمی:24 VDC (جریان مستقیم)

دامنه ولتاژ عملیاتی:20 VDC تا 30 VDC

مصرف برق:تقریباً 5W ، که بسته به پیکربندی و بار متصل به ماژول می تواند متفاوت باشد.

ورودی های نبض:این ماژول از ورودی های پالس با سرعت بالا که برای شمارش ، اندازه گیری جریان و سایر فرآیندهای وابسته به زمان استفاده می شود ، پشتیبانی می کند. بسته به برنامه و پیکربندی خاص ، می تواند فرکانس های ورودی را تا چندین کیلوهرتز کنترل کند.

دیجیتال I/O:علاوه بر ورودی پالس ، این ماژول همچنین سیگنال های خروجی دیجیتال را کنترل می کند ، که به طور معمول برای کنترل دستگاه های خارجی مانند رله ها ، محرک ها و آلارم ها استفاده می شود.

دامنه ولتاژ ورودی:این ماژول ولتاژهای ورودی دیجیتال را در محدوده 0 تا 24 VDC می پذیرد و آن را با بیشتر سنسورهای صنعتی و سوئیچ ها سازگار می کند.

نوع خروجی:خروجی های دیجیتال به طور معمول مخاطبین خشک هستند که قادر به تعویض سیگنال های 24 ولت هستند و ماژول را برای کنترل تجهیزات خارجی همه کاره می کند.

ویژگی های محصول

ورودی/خروجی بینCES:ماژول GE IS220PPRAH1A یک ماژول ورودی/خروجی پالس است که برای پردازش سیگنال های پر سرعت و بحرانی طراحی شده است. این برنامه از طیف وسیعی از سیگنال های دیجیتال I/O پشتیبانی می کند و می تواند برنامه هایی را انجام دهد که اندازه گیری دقیق پالس بسیار مهم باشد.

پردازش سیگنال:بهینه شده برای برنامه ها.

جداسازی سیگنال: جداسازی الکتریکی داخلی کانال های ورودی و خروجی برای محافظت از ماژول و باقیمانده اجزای سیستم.

تشخیص داخلی:LED های تشخیصی یکپارچه به همراه تشخیص گسل بازخورد در زمان واقعی در مورد سلامت ماژول با GE IS220PPRAH1A را ارائه می دهند.

امتیاز محافظت از Ingress (IP):GE IS220PPRAH1A در IP20 رتبه بندی می شود ، به این معنی که در برابر ورود اشیاء جامد بزرگتر از 12 میلی متر محافظت می شود اما در برابر آب یا ورود مایع محافظت نمی شود. همچنین ، ماژول باید در داخل کابینت کنترل یا محفظه نصب شود تا در برابر گرد و غبار و رطوبت محافظت شود.

محافظت از ولتاژ:ویژگی های محافظت از افزایش داخلی برای محافظت از ماژول از سنبله های ولتاژ گذرا که در تنظیمات صنعتی رایج است ، طراحی شده است.

محافظت از مدار کوتاه:این ماژول با حفاظت از مدار کوتاه همراه است که در صورت بروز هرگونه خطای سیم کشی یا اضافه بار از ماژول یا دستگاه های متصل به آن از آسیب محافظت می کند.

Modbus:این ماژول همچنین از برخی پروتکل های متداول (به عنوان مثال ، اترنت/IP ، Modbus) پشتیبانی می کند که پیکربندی و برقراری ارتباط با سایر دستگاه ها را آسانتر می کند.

نصب

نصب قفسه یا پانل:این ماده معمولاً در یک قفسه یا پانل 19 اینچی استفاده می شود زیرا نصب محافظت شده و آسان را در یک کابینت کنترل ارائه می دهد.

تمام اتصالات برق از طریق پایانه های ورودی GE IS220PPRAH1A انجام می شود و یک منبع تغذیه 24 VDC به این پایانه ها وصل می شود. علاوه بر این ، منبع تغذیه باید پایدار و در محدوده توصیه شده 20-30 VDC باشد.

ورودی نبض:خروجی دستگاه های میدانی مربوطه ، که سیگنال پالس مانند کنتورهای جریان و تاچومترها را تولید می کنند ، به پایانه های ورودی مربوطه ماژول ورودی وصل کنید.

خروجی های دیجیتال:این پایانه های خروجی دیجیتال هستند که می توانند به رله ها ، محرک ها یا آلارم هایی که باید توسط پالس یا خروجی های دیجیتال هدایت شوند ، وصل شوند.

دامنه کاربرد

تولید برق:برای نظارت و کنترل سیگنال های پالس با سرعت بالا از دستگاه هایی مانند سنسورهای سرعت توربین ، کنتورهای جریان ژنراتور و مبدل های فشار روغن استفاده می شود.

نفت و گاز:ماژول عمومی به طور گسترده ای برای نظارت و کنترل هرگونه فرآیند استفاده می شود ، که شامل اندازه گیری جریان ، سنجش سرعت یا ورودی های پالس از ابزارهایی مانند جریان سنج ، محرک سوپاپ و سنسورهای سرعت است.

ساخت اتوماسیون:GE IS220PPRAH1A برای سیگنال های پالس از ماشین های با سرعت بالا در خطوط تولید خودکار ، نوار نقاله ها و سیستم های بسته بندی مناسب است.

انرژی تجدید پذیر:این می تواند در مزارع بادی و نیروگاه های خورشیدی برای نظارت و کنترل تجهیزات مانند روتورهای توربین بادی ، سنسورهای موقعیت و دستگاه های ردیابی و غیره مورد استفاده قرار گیرد.

عیب یابی

منبع تغذیه را تأیید کنید:حتماً تأیید کنید که منبع تغذیه در محدوده 24 VDC است و ماژول واقعاً به برق وصل شده است.

اتصالات را بررسی کنید:تأیید کنید که تمام اتصالات به ماژول ، از جمله سیم کشی ورودی و خروجی ، به درستی تنظیم شده اند.

LED های تشخیص:به وضعیت LED ها در ماژول نگاه کنید. صرف نظر از این ، LED های تشخیصی کاملاً آموزنده هستند که آیا مشکل ارتباطی ، مشکل برق یا وضعیت گسل وجود دارد.

تشخیص گسل:از قابلیت های تشخیصی ماژول استفاده کنید تا تأیید کنید که آیا به دلیل سر و صدای سیگنال یا تداخل الکترومغناطیسی خطایی وجود دارد.

کابل و اتصالات:یکپارچگی کابل های ارتباطی را بررسی کنید و اطمینان حاصل کنید که آنها به درستی در ارتباط هستند تا هرگونه مشکل در لایه فیزیکی را از بین ببرند.
